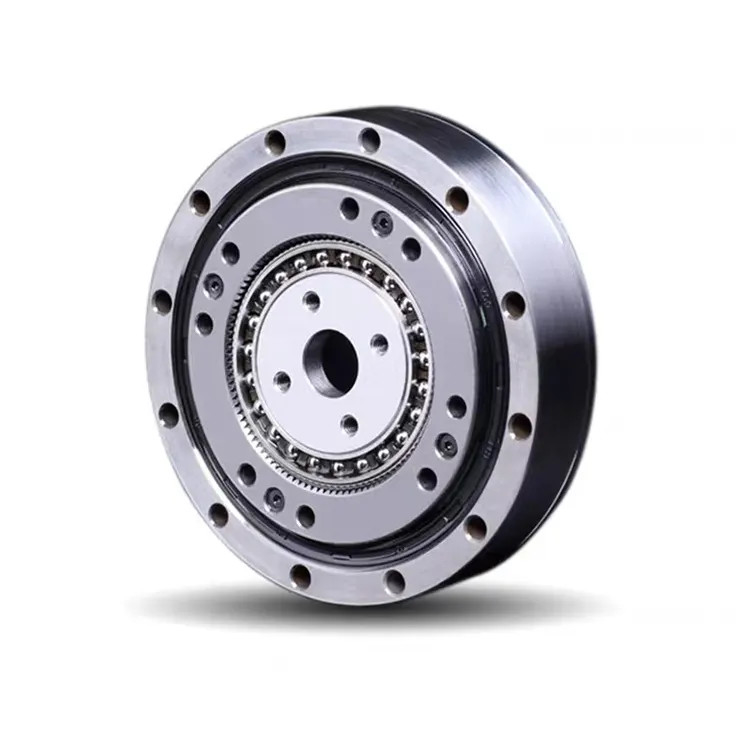

Υψηλής ακρίβειας υπεραρμονική κίνηση

Περιγραφή του προϊόντος

Αρμονική κίνηση, μηχανική συσκευή αλλαγής ταχύτητας, εφευρέθηκε τη δεκαετία του 1950, η οποία μειώνει τη σχέση ταχυτήτων μιας περιστρεφόμενης μηχανής για να αυξήσει την ροπή.Λειτουργεί με διαφορετική αρχή από αυτή των συμβατικών μετατροπών ταχύτηταςΗ συσκευή αποτελείται από ένα λεπτό δαχτυλίδι που εκτρέπεται ελαστικά καθώς κυλάει μέσα σε ένα ελαφρώς μεγαλύτερο άκαμπτο κυκλικό δαχτυλίδι.

Υπάρχουν τρία στοιχεία σε μια βασική αρμονική κίνηση: ένα κυκλικό σπιν, ένα flexspline και μια γεννήτρια κυμάτων.Το flexspline έχει λιγότερα δόντια και κατά συνέπεια μικρότερη αποτελεσματική διάμετρο από το κυκλικό splineΗ γεννήτρια κυμάτων έχει ελλειπτικό σχήμα και λειτουργεί ως σύνδεσμος με δύο κυλίνδρους που περιστρέφονται εντός της flexspline,προκαλώντας τη σύνδεση με το κυκλικό σπλέιν σταδιακά σε διαμετρικά αντίθετα σημεία. Εάν η γεννήτρια κυμάτων (η είσοδος) περιστρέφεται με την κατεύθυνση των ρολογιών, ενώ η κυκλική σπείρα είναι σταθερή,η flexspline (η έξοδος) θα περιστρέφεται ή θα κυλίζει μέσα στην κυκλική spline με πολύ πιο αργό ρυθμό προς την αντίστροφη κατεύθυνση του ρολογιού.

Βασικά χαρακτηριστικά

Οι εξαιρετικά επίπεδοι αρμονικοί μειωτές ταχυτήτων είναι εξαιρετικά κατάλληλοι για χρήση ως αρθρώσεις τερματικών ρομπότ και μειωτές τερματικών πελατών.

Αυτές οι νέες μονάδες ταχυτήτων υψηλής ροπής, μηδενικής αντίδρασης, έχουν μια υπερ-επίπεδη διαμόρφωση και διαθέτουν ένα μεγάλο ρουλέτο διασταύρωσης με υψηλή δυσκαμψία ροπής.

• Υπερ-επίπεδη δομή
• Σύνθετο και απλό σχεδιασμό
• Μικρό μέγεθος και ελαφρύ βάρος
• Υψηλή ικανότητα ροπής και υψηλή ακαμψία
• Συξώδης εισροή και έξοδος

Πίνακας παραμέτρων της αρμονικής κίνησης σειράς LHD

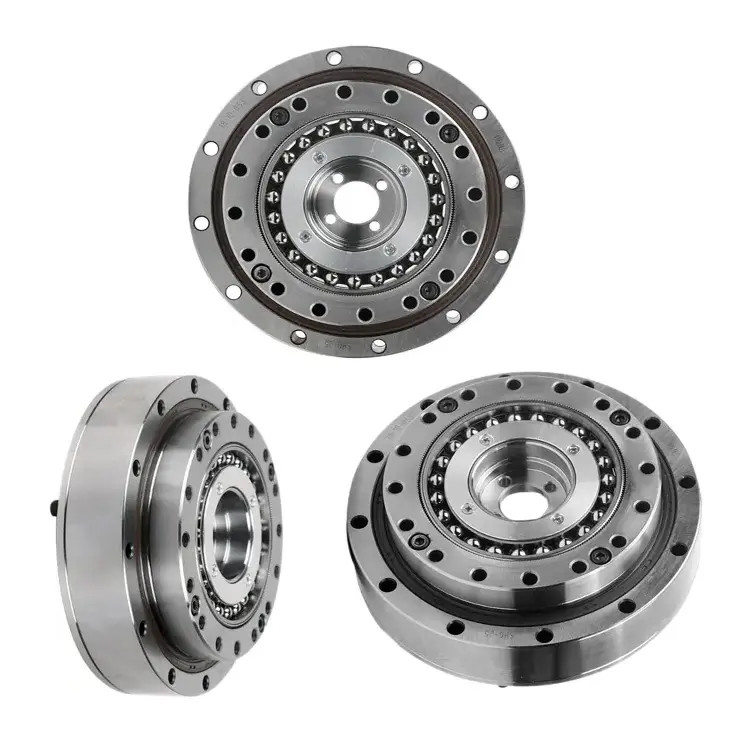

Λεπτομερείς εικόνεςμε κινητήρα θερμοκρασίας άνω των 80 °C,

Βασικά χαρακτηριστικά του LHD - I Series Ultra - Flat Depression Wave Reducer
Προϊόν	Υπερ-ευτελής αρμονική κίνηση
Υλικό	Χάλυβα, αλουμίνιο, πολυουρεθάνιο, ρυμουλκούμενα και σφραγίδες, λιπαντικά
Ποσοστό μείωσης	50, 80, 100
Αντίδραση	Λιγότερο από 20 δευτερόλεπτα τόξου
Μέση ταχύτητα εισόδου	3500 στροφές/min
Μέγιστη ταχύτητα εισόδου	8500 στροφές/min
Σχεδιασμένη Ζωή	10000 ώρες
Σχήμα	14, 17, 20, 25, 32
Βάρος	00,34 έως 1,9 kg
Εγγύηση	1 έτος

Εφαρμογή

Βιομηχανικά ρομπότ	Ιατρικές συσκευές	Αεροδιαστημική
Ανθρώπινα ρομπότ	Οπτικές μηχανές	Συστήματα συσκευασίας

Το εργοστάσιό μας

Κατεβάστε τα σχέδια PDF

LHD-14-XX-U-I.pdf     LHD-17-XX-U-I.pdf     Επικαιροποιημένο

LHD-25-XX-U-I.pdf     LHD-32-XX-U-I.pdf



---

Γενικές ερωτήσεις

---

1Μπορεί μια αρμονική κίνηση να αναστραφεί;

Αυτό συμβαίνει σε κάθε τυπικό ρομποτικό κύκλο εκατοντάδες φορές κάθε μέρα: κάθε φορά που ο άξονας κινείται και επιβραδύνεται γρήγορα,η αδράνεια φορτίου στην πλευρά εξόδου του κιβωτίου οδηγεί το κιβώτιο πίσω (σε ελεγχόμενο τρόπο), καθορίζεται από κινητήρα και ελεγκτή).

2Τι κάνει μια αρμονική κίνηση;

Οι ορμόνες οδήγησης χρησιμοποιούνται για την αύξηση της ροπής εξόδου σε γρανάζια που χρησιμοποιούνται στην αλεύρι, στην κατασκευή και σε μηχανές που χρησιμοποιούν ρομποτικά χέρια.

Μπορούμε να προσαρμόσουμε μια αρμονική κίνηση με βάση τις συγκεκριμένες απαιτήσεις και τα σχέδια του πελάτη.

4Ποιο είναι το μεγαλύτερο πλεονέκτημα των προϊόντων σας;

Μπορούμε να παρέχουμε πλήρη σειρά προϊόντων, και η ποιότητα της αρμονικής κίνησης μας είναι σταθερή.

5Ποια είναι τα κύρια συστατικά μιας αρμονικής κίνησης;
