ID 20 mm Κεραμίδια διασταυρούμενων κυλίνδρων

Ρολάρια διασταυρούμενων κυλίνδρων της σειράς RB

Βιομηχανική αυτοματοποίηση ρυμουλκούμενοι σταυροτροχιαίοι

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

RB ΣΕΙΡΆ

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Σχήμα:

Άρθρο 4 παράγραφος 1 στοιχείο β)

Προϊόν:

Ρολάρια διασταυρούμενων κυλίνδρων της σειράς RB

Υλικό:

Σιδηροδρομικά οχήματα

Ταυτότητα:

20 έως 500 mm

Υπερβολικό:

36 έως 600 mm

Διάμετρος κύκλου κυλίνδρου Dpw:

27 έως 548,8 mm

Τσάμφερ:

0.5 έως 2,5 στροφές/min

Βάρος:

00,04 έως 26kg

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ειδικό ρυμουλκούμενο ρομπότ σειράς RV για βιομηχανικά ρομπότ

Βρείτε την καλύτερη τιμή

SHF SHG Χαρμονικά ελαττωματικά ρουλεάνια Ειδικό ρουλεάν για ρομπότ

Βρείτε την καλύτερη τιμή

Δοκιμαστικές συσκευές

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

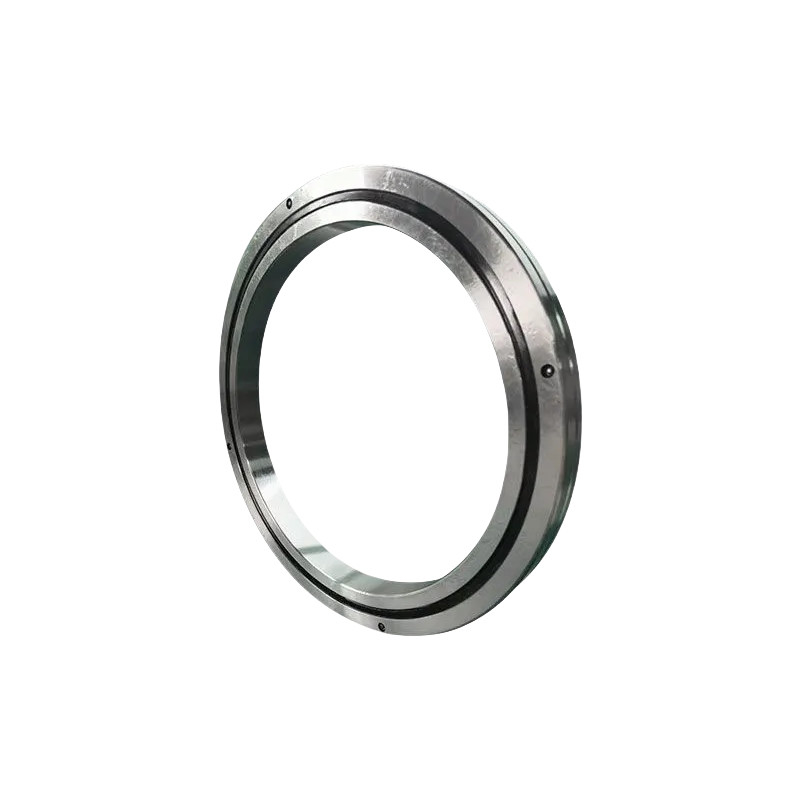

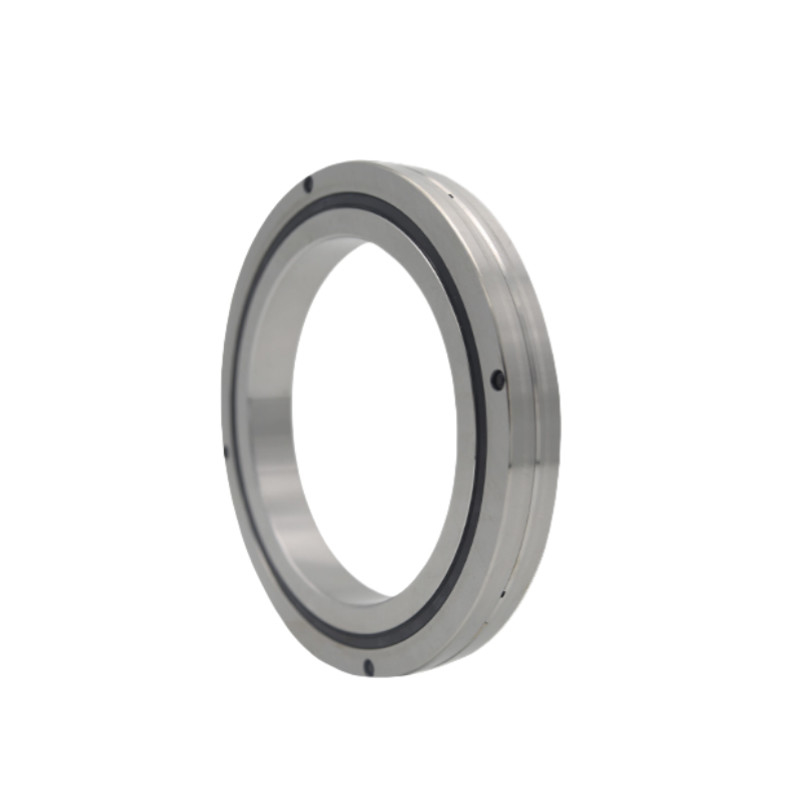

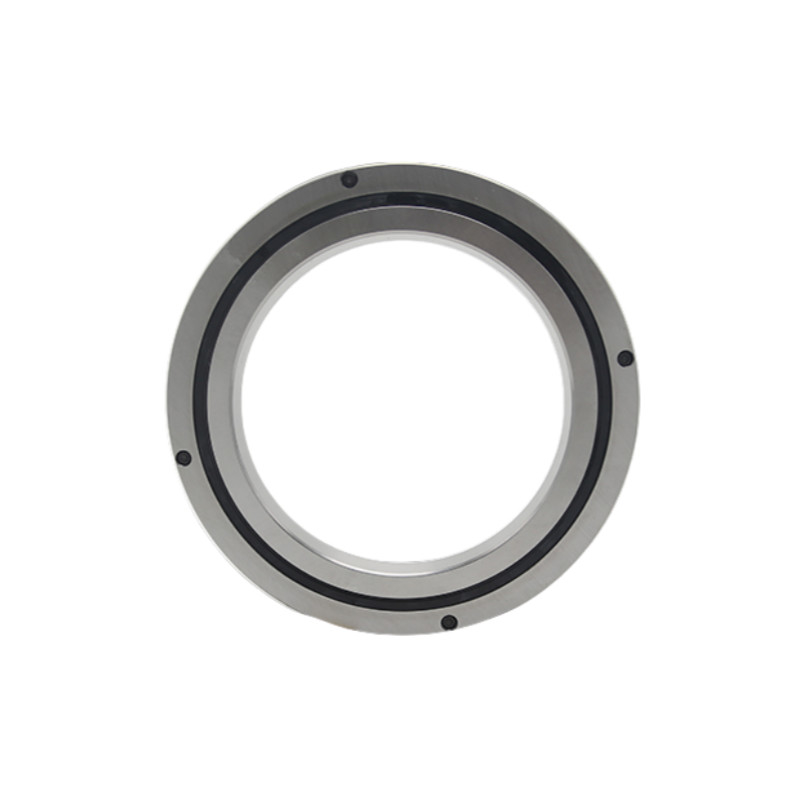

Ρολάρια διασταυρούμενων κυλίνδρων της σειράς RB

Name: Δοκιμαστικές συσκευές
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RB ΣΕΙΡΆ
Availability: InStock

Με την ταχεία ανάπτυξη και την αυξανόμενη ωριμότητα του εξοπλισμού επεξεργασίας υψηλής ακρίβειας, όλο και περισσότεροι εξοπλισμός επεξεργασίας CNC υψηλής ακρίβειας, όπως οι πλάκες ευρεσιτεχνίας CNC,Κέντρα κάθετης μηχανικήςΟι μηχανές, τα κάθετα εργαλεία και οι τριβές έχουν εγκαταλείψει τα παραδοσιακά σχέδια και έχουν υιοθετήσει καλύτερα ρουλεμάνια διασταύρωσης.

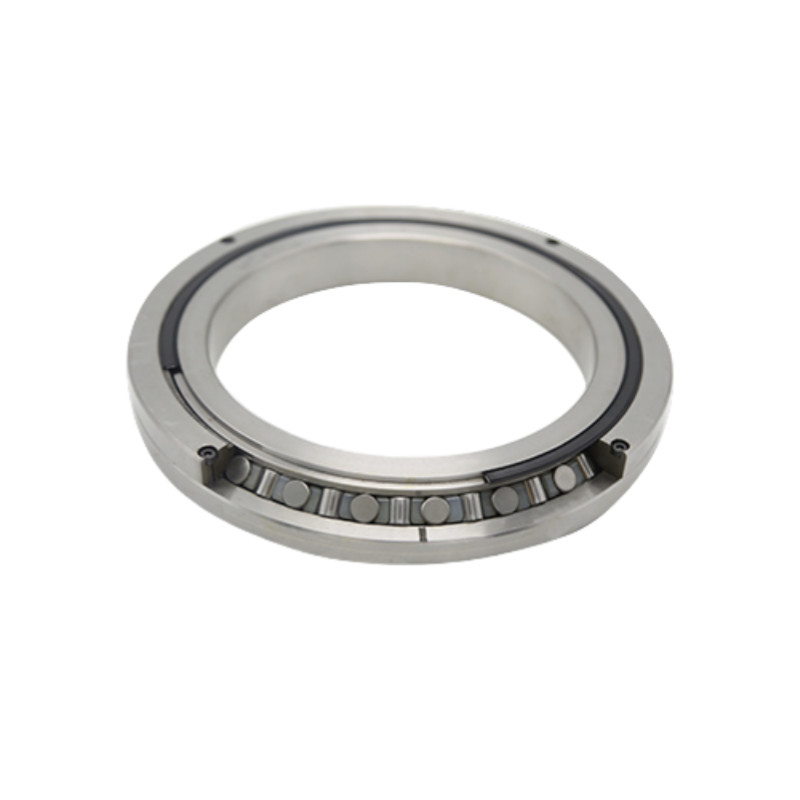

Τα κυλίνδρια στοιχεία είναι γενικά κυλινδρικά ή κωνικά κυλίνδρια τα οποία είναι διαταγμένα σταυρωτικά σε μία και μόνο διαδρομή.Οι κυλίνδροι διαχωρίζονται από συσσωρευτές ή μεμονωτικά μπλοκ.Έχουν υψηλή ακρίβεια περιστροφής, μεγάλη χωρητικότητα φορτίου, μικρές διαστάσεις, υψηλή ταχύτητα περιστροφής και ακαμψία.
Αυτή η διασταυρούμενη δομή κυλίνδρων επιτρέπει σε ένα μοναδικό ρυμουλκούμενο να αντέχει φορτία σε όλες τις κατευθύνσεις, όπως αξιακά φορτία, ακτίνια φορτία και στιγμές ανατροπής.η ακαμψία αυξάνεται κατά 3-4 φορέςΤαυτόχρονα, οι εξωτερικές διαστάσεις αυτής της σειράς ρυμουλκούμενων είναι ελαχιστοποιημένες στο μέγιστο.Η ειδική υπερ- λεπτή δομή είναι κοντά στο όριο της μικροποίησης και έχει υψηλή ακαμψία, έτσι ώστε να είναι ιδανικό για εφαρμογές όπως αρθρώσεις ή περιστρεφόμενα μέρη βιομηχανικών ρομπότ, περιστρεφόμενα τραπέζια κέντρων επεξεργασίας, περιστρεφόμενα μέρη χειριστηρίων, περιστρεφόμενα τραπέζια ακριβείας, πύργοι,ιατρικά όργανα, κλπ.

Κανόνες για το μοντέλο και την ονομασία

100

ΑΠ

CC0

Π2

Όνομα μοντέλο

Ονομαστική εσωτερική διάμετρος (mm)

Ονομαστικό πλάτος (mm)

Τρόπος σφράγισης

• Μη σημαδεμένο: μη σφραγισμένο

• UU: σφραγίδες και στις δύο πλευρές

• U: μονομερή σφραγίδα ζώνης

Ραδιακή διαφάνεια

• CC0: αρνητική διαφάνεια (προφόρτωση)

• C0: θετική κάθαρμα

• C1: μεγάλη ανοικτή θέση

Επίπεδο ακρίβειας

• Ασημείωτο: κανονικό επίπεδο (επίπεδο 0)

• P6

• P5

• P4

• Π2

※ Παρακαλούμε συνΗ ακρίβεια του τύπου Ρα

Χαρακτηριστικά
1Υψηλή ακρίβεια: ακρίβεια P4, ακρίβεια P2
2. Υψηλή ακαμψία: Αυτό το ρυμουλκούμενο σειράς έχουν προφόρτωση
3. Μεγάλο φορτίο:Αυτό το ρυμουλκούμενο σειράς μπορεί να αντέξει διπλή κατεύθυνση αξιακό φορτίο, ακτινοβολία φορτίο και κλίση στιγμή
4Μικρό μέγεθος: Αυτό το ρουλεμάν μπορεί να εξοικονομήσει χώρο για μηχανήματα εργαλείων

Προδιαγραφές

Αριθμός μοντέλου.	Διάσταση					Αγκώνας		Βασικό ονομαστικό φορτίο		Βάρος
	Διάσταση					Αγκώνας		(Ράδιο)		Βάρος
	Ταυτότητα	Υπερβολικό	Διάμετρος κύκλου κυλίνδρου Dpw	Υψόμετρο	Τσάμπερ Ρμίν	ds (μέγιστο)	Στ (μίν.)	ΚΑΝ	Σημείο KN	Κίλο
	(μμ)	(μμ)	Διάμετρος κύκλου κυλίνδρου Dpw	Β Β1	Τσάμπερ Ρμίν	ds (μέγιστο)	Στ (μίν.)	ΚΑΝ	Σημείο KN	Κίλο
RB2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
RB2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
RB3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
RB3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
RB4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
RB4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
RB5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
RB6013	60	90	74	13	0.6	68	82	18	24.3	0.3
RB7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
RB8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
RB9016	90	130	108	16	1	98	118	31.4	45.3	0.75
RB10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
RB10020	100	150	123	20	1	113	133	33.1	50.9	1.45
RB11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
RB11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
RB11020	110	160	133	20	1	120	143	34	54	1.56
RB12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
RB12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
RB13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
RB13025	130	190	158	25	1.5	143	174	69.5	107	2.82
RB14016	140	175	154.8	16	1	147	162	25.9	50.1	1
RB14025	140	200	168	25	1.5	154	185	74.8	121	2.96
RB15013	150	180	164	13	0.6	157	172	27	53.6	0.68
RB15025	150	210	178	25	1.5	164	194	76.8	128	3.16
RB15030	150	230	188	30	1.5	173	211	100	156	5.3
RB16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
RB17020	170	220	191	20	1.5	184	198	29	62.1	2.21
RB18025	180	240	210	25	1.5	195	225	84	143	3.44
RB19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
RB20025	200	260	230	25	2	215	245	84.2	157	4
RB20030	200	280	240	30	2	221	258	114	200	6.7
RB20035	200	295	247.7	35	2	225	270	151	252	9.6
RB22025	220	280	250.1	25	2	235	265	92.3	171	4.1
RB24025	240	300	269	25	2.5	256	281	68.3	145	4.5
RB25025	250	310	277.5	25	2.5	265	290	69.3	150	5
RB25030	250	330	287.5	30	2.5	269	306	126	244	8.1
RB25040	250	355	300.7	40	2.5	275	326	195	348	14.8
RB30025	300	360	328	25	2.5	315	340	76.3	178	5.9
RB30035	300	395	345	35	2.5	322	368	183	367	13.4
RB30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RB35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
RB40035	400	480	440.3	35	2.5	422	459	156	370	14.5
RB40040	400	510	453.4	40	2.5	428	479	241	531	23.5
RB45025	450	500	474	25	1	464	484	61.7	182	6.6
RB50025	500	550	524.2	25	1	514	534	65.5	201	7.3
RB50040	500	600	548.8	40	2.5	526	572	239	607	26

Εφαρμογή


Βιομηχανική αυτοματοποίηση	Ιατρικός εξοπλισμός	Αεροδιαστημική	Εξοπλισμός ακριβείας
