Τόπος καταγωγής:
Jiangsu, Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Επικαιροποιημένη συσκευή
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Ερμηνεία Δ/Δ
Περιγραφή του προϊόντος
Ο κινητήρας αρθρώσεων ρομπότ είναι ένα κρίσιμο συστατικό που τροφοδοτεί την κίνηση ενός ρομποτικού βραχίονα ή παρόμοιων συστημάτων.όπως η ακρίβεια, ροπή, ταχύτητα και αξιοπιστία.
Δεδομένου ότι ο περιστρεφόμενος ενεργοποιητής σας ενσωματώνει ήδη κινητήρα, κιβώτιο ταχυτήτων και κωδικοποιητή για υψηλή ακρίβεια, είναι κατάλληλος για εφαρμογές ρομποτικών αρθρώσεων.
Χαρακτηριστικά
√ Εξαιρετικά χαρακτηριστικά ελέγχου
√ Υψηλή απόδοση και πυκνότητα ροπής
√ Οι ελεγκτές θέσης μπορούν να σχεδιαστούν απευθείας στη σύνδεση του ρομπότ
√ Συνδεσιμότητα μέσω υποστήριξης ποικιλομορφίας προτύπων Ethernet
√ Υψηλή δυναμική ανταπόκριση με χαμηλές απώλειες συστήματος
√ Εύκολο συνδυασμό

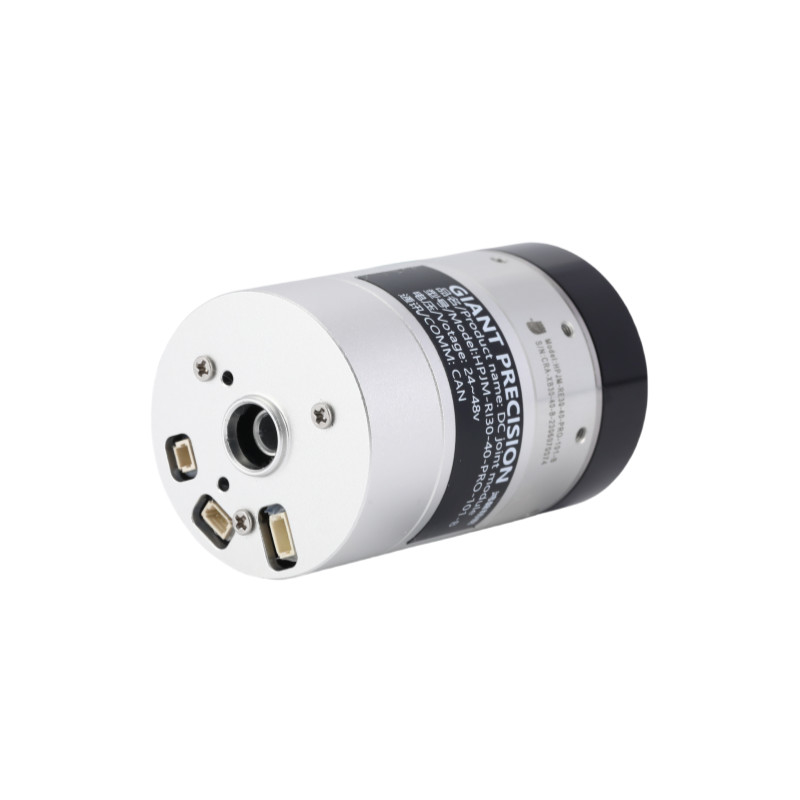

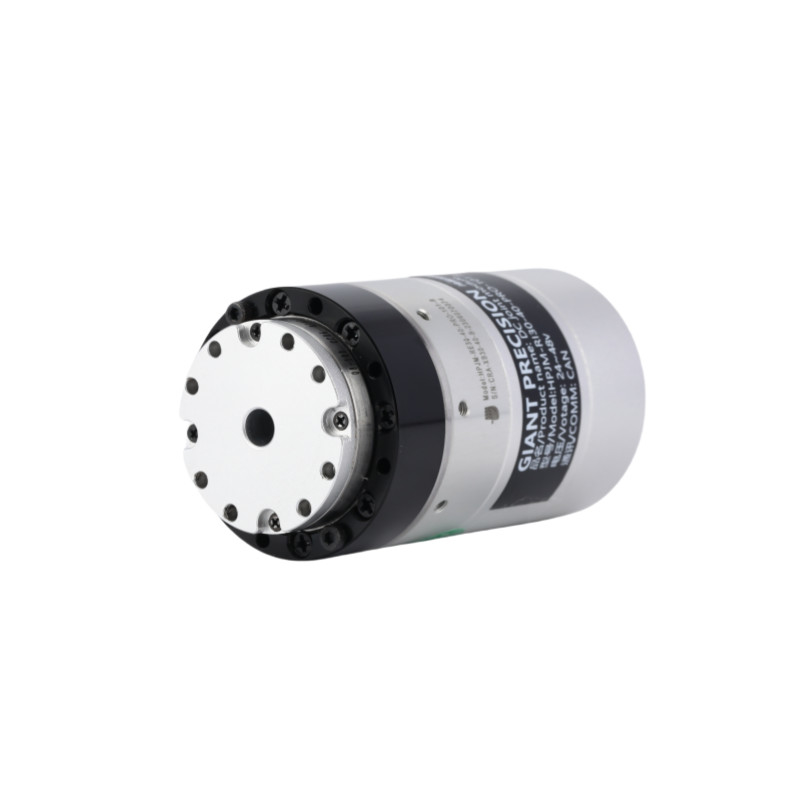

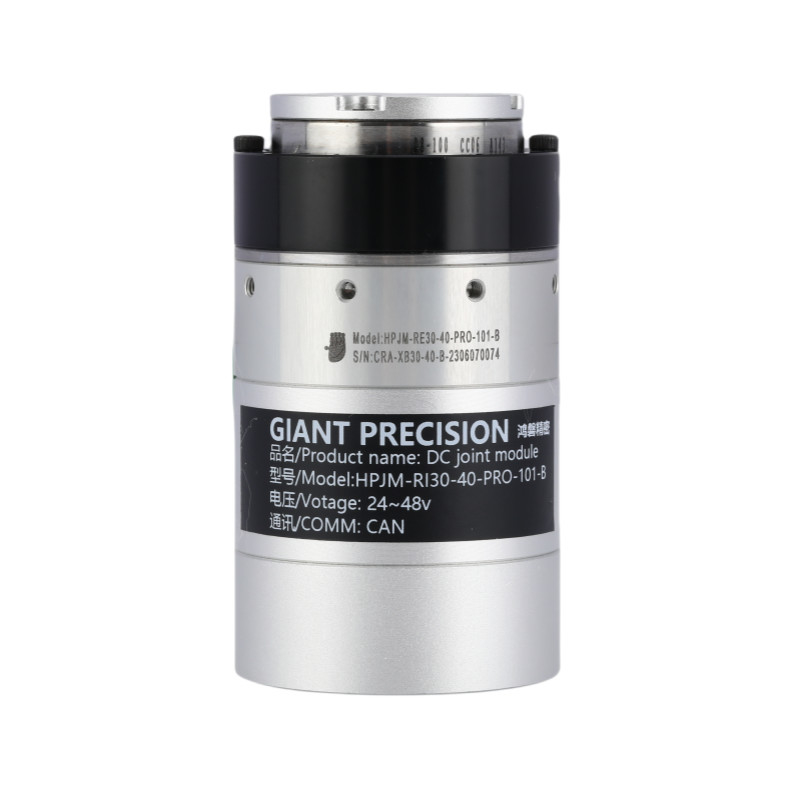

Λεπτομερείς εικόνες
Εικόνα προδιαγραφών
| Ποσοστό μείωσης | 51 | 101 | ||
| Ονομαστική ροπή | Αριθμός | 2.3 | 3.3 | |
| Μέγιστη ροπή κατά την εκκίνηση και την αναστολή | Αριθμός | 3.3 | 4.8 | |
| Πύλη κορυφής | Αριθμός | 5.9 | 7.8 | |
| Η τάση του συνεχούς λεωφορείου 48VDC | Κατηγοριοποιημένο ρεύμα (με αντλία θερμότητας από αλουμίνιο) | Α | 1 | |
| Μέγιστο ρεύμα | Α | 3 | ||
| Κατηγορία ταχύτητας | ΡΡΜ | 80 | 40 | |
| Μέγιστη ταχύτητα | ΡΡΜ | 105 | 50 | |
| Απόλυτος κωδικοποιητής | Τύπος κωδικοποιητή | Κωλός απόλυτος κωδικοποιητής πολλαπλών περιστροφών | ||
| Ανάλυση κωδικοποιητή (στροφή κινητήρα 1) | 17 bits | |||
| Μετρητής πολλαπλών περιστροφών κινητήρα | 216 ((65.536) | |||
| Αντίδραση | Τμήμα τόξου | 20 | ||
| Μπορεί να προσαρμοστεί μέσα σε 10secArc | ||||
| Μάζα | Χωρίς φρένα | χιλιόγραμμο | 0.13 | |
| Διάρκεια | μμ | 53.9 | ||
| Μέσα από την τρύπα | μμ | 5 | ||
| Μάζα | Με φρένο | χιλιόγραμμο | 0.2 | |
| Διάρκεια | μμ | 67.5 | ||
| Μέσα από την τρύπα | μμ | 5 | ||
| Μέγιστη συνεχής ισχύς κινητήρα | W | 36 | ||
| Πρόσθετη τάση | V | 24-48V | ||
| Διάδρομος επικοινωνίας | Μπορεί να | |||
| Μόνωση κινητήρα | Κατηγορία αντοχής στη θερμότητα:F (((155°C) | |||
| Αντίσταση μόνωσης: άνω των 200M Ω ((DC500V) | ||||
| Η μόνωση αντέχει στην τάση: AC1500V ((1 λεπτό) | ||||
| Μηχανισμός προστασίας (έτος προστασίας) | Πλήρως κλειστό και αυτοψυγμένο (προεπιλεγμένο IP50, ειδικά προσαρμοσμένο IP65, IP67, IP68) | |||
| Αναλογία τροχιάς | Δυναμική οπτικής ροπής (Ν.Μ.) |
Μέγιστη επιτρεπόμενη ροπή σε μέσο φορτίο (N.m) |
Δυναμική ροπής σε 2000 στροφές ανά λεπτό (N.m) | Πιο υψηλή ταχύτητα (RPM) |
Καθορισμένη ταχύτητα (Με 1/2 ονομαστική ροπή) (RPM) |
Αντίδραση του εξοπλισμού (arcsec) |
| 51 | 3.3 | 2.3 | 1.8 | 118 | 90 | 40 |
| 101 | 4.8 | 3.3 | 2.8 | 59 | 45 | 40 |
| Κατηγορία ισχύος (W) |
Πρόσθετη τάση (V) |
Μέγιστο συνεχές ρεύμα (Α) |
Κατηγοριοποιημένο ρεύμα (Α) |
Αντίσταση (Ω) |
Ανάλυση κωδικοποιητή (μικρό) |
Επικοινωνιακό λεωφόρο |
| 36 | 24-48 | 2 | 1 | 2.08 | 17 | Μπορεί να |
| Σταθερή ροπή (Ν.Μ.Α.) |
Δυνατότητα επαγωγής (mH) |
Αριθμός ζευγαριών Pole-pair | Κούφος άξονας (μμ) |
Διάρκεια (μμ) |
Μάζα (kg) |
Αδυναμία (g*cm2) |
| 0.024 | 0.409 | 7 | 5 | 55.3±0.5 | 0.18 | 24 |
Εφαρμογή
|
|
|
| Ρομπότ και Dronesnh | Συνεργατικό Ρομποτικό Χέρι | Αυτοματοποιημένες γραμμές παραγωγής |
|
|
|
| Βιομηχανικές μηχανές | Αυτοκινητοβιομηχανία | Λογιστική AGV |
