Τόπος καταγωγής:
Jiangsu, Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Επικαιροποιημένη συσκευή για την παρακολούθηση των οχημάτων
Βίντεο
Βίντεο
Βίντεο
Βίντεο
Ερμηνεία Δ/Δ
Περιγραφή του προϊόντος
Ο κινητήρας αρθρώσεων ρομπότ είναι ένα κρίσιμο συστατικό που τροφοδοτεί την κίνηση ενός ρομποτικού βραχίονα ή παρόμοιων συστημάτων.όπως η ακρίβεια, ροπή, ταχύτητα και αξιοπιστία.
Δεδομένου ότι ο περιστρεφόμενος ενεργοποιητής σας ενσωματώνει ήδη κινητήρα, κιβώτιο ταχυτήτων και κωδικοποιητή για υψηλή ακρίβεια, είναι κατάλληλος για εφαρμογές ρομποτικών αρθρώσεων.
Οι εφαρμογές ρομπότ που περιλαμβάνουν πολλούς άξονες απαιτούν απόλυτη ακρίβεια επανάληψης και εξαιρετική αποτελεσματικότητα με μέγιστη δυναμική απόκριση και διάρκεια ζωής.Έχουμε μια ποικιλία λύσεων κίνησης που πληρούν αυτές τις απαιτήσειςΜπορούμε επίσης να παρέχουμε υποστήριξη σχεδιασμού και προσομοίωσης, μεταξύ άλλων για πολύπλοκα ρομποτικά συστήματα.
Χαρακτηριστικά
√ ευρύ χαρτοφυλάκιο μεγεθών και χαρακτηριστικών
√ διαθέσιμα χαρακτηριστικά όπως φρένα, αισθητήρες ροπής, ενσωματωμένα ηλεκτρονικά
√Προσαρμόσιμη για ευέλικτη ολοκλήρωση
√Υψηλές πυκνότητες ροπής
√Κωδικοποιητές αρθρώσεων ακριβείας, χωρίς αντίδραση
√Βιομηχανική αυτοματοποίηση, ιατρικά ρομπότ (επιλέξτε και τοποθετήστε, χειρισμός, ρομποτικά χέρια)

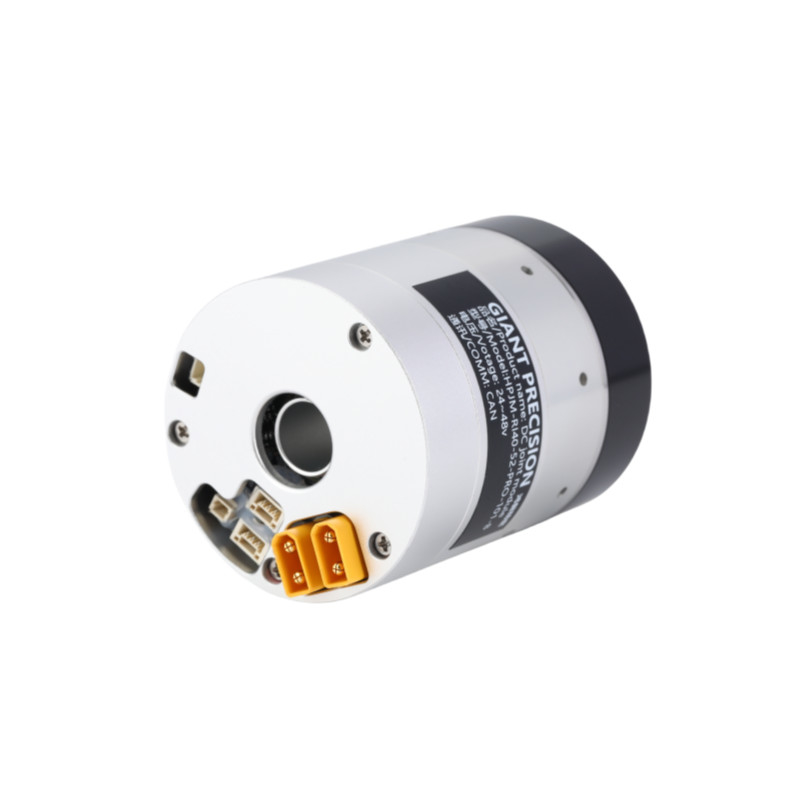

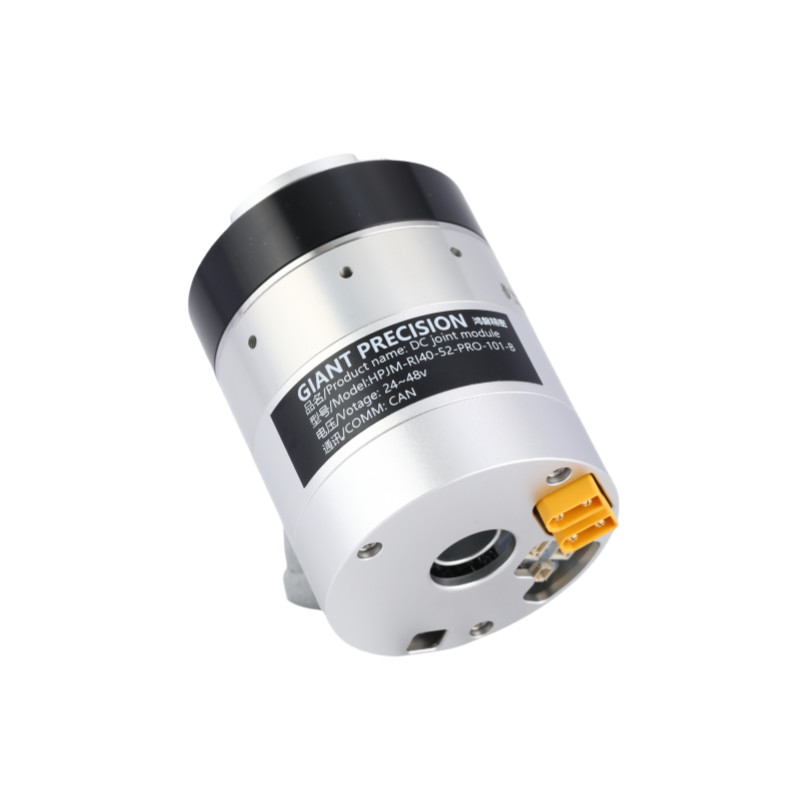

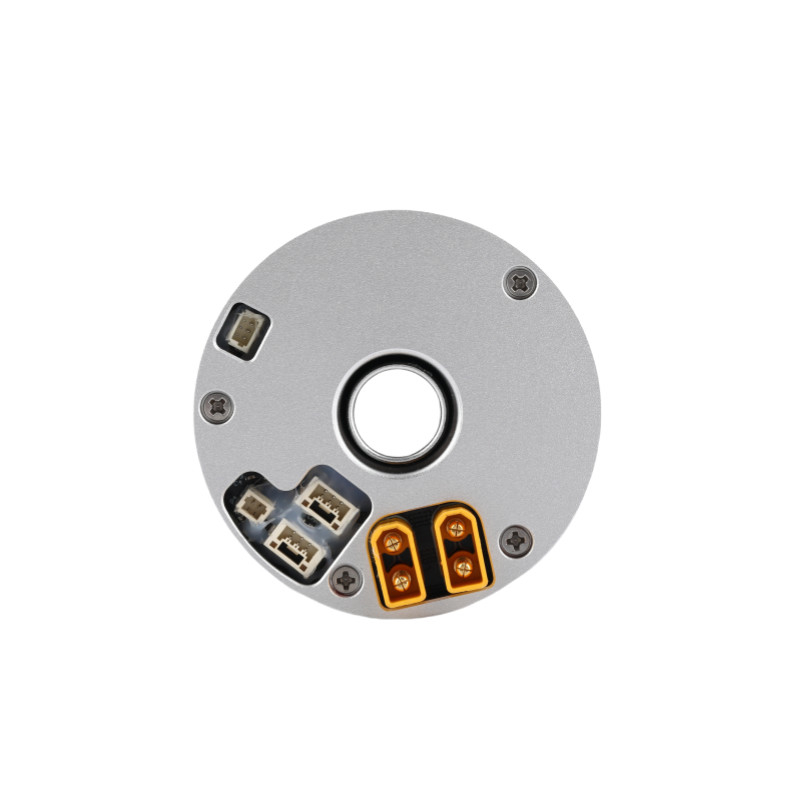

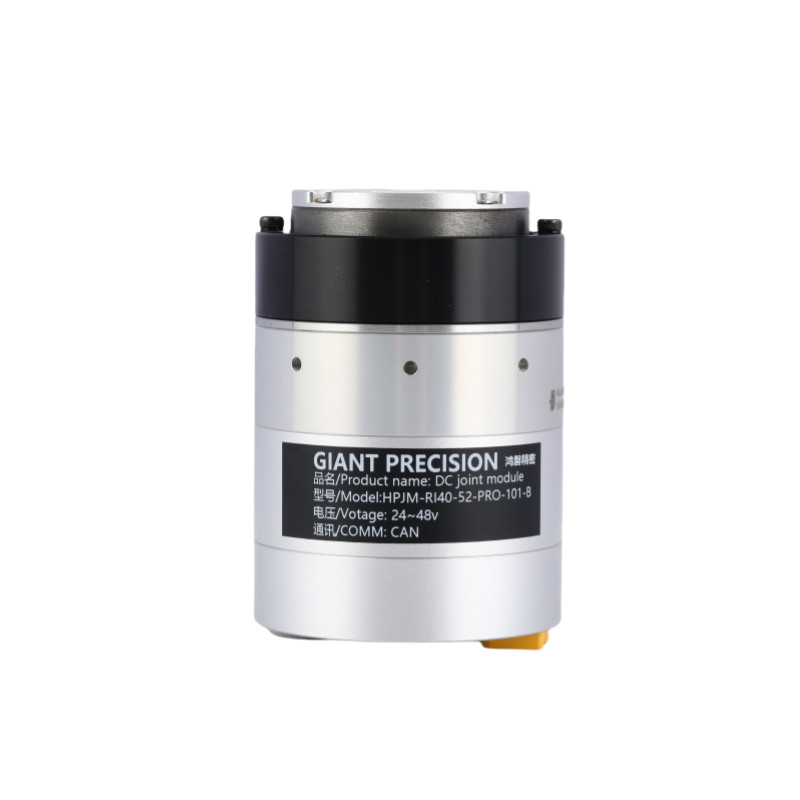

Λεπτομερείς εικόνες
ΠροδιαγραφέςΕικόνα
| Ποσοστό μείωσης | 51 | 101 | ||
| Ονομαστική ροπή | Αριθμός | 4.8 | 7.9 | |
| Μέγιστη ροπή κατά την εκκίνηση και την αναστολή | Αριθμός | 8.3 | 11 | |
| Πύλη κορυφής | Αριθμός | 15 | 22 | |
| Η τάση του συνεχούς λεωφορείου 48VDC | Κατηγοριοποιημένο ρεύμα (με αντλία θερμότητας από αλουμίνιο) | Α | 2 | |
| Μέγιστο ρεύμα | Α | 6 | ||
| Κατηγορία ταχύτητας | ΡΡΜ | 70 | 33 | |
| Μέγιστη ταχύτητα | ΡΡΜ | 98 | 46 | |
| Απόλυτος κωδικοποιητής | Τύπος κωδικοποιητή | Κωλός απόλυτος κωδικοποιητής πολλαπλών περιστροφών | ||
| Ανάλυση κωδικοποιητή (στροφή κινητήρα 1) | 17 bits | |||
| Μετρητής πολλαπλών περιστροφών κινητήρα | 216(65.536) | |||
| Αντίδραση | Τμήμα τόξου | 40 | ||
| Μπορεί να προσαρμοστεί μέσα σε 10secArc | ||||
| Μάζα | Χωρίς φρένα | χιλιόγραμμο | 0.27 | |
| Διάρκεια | μμ | 57 | ||
| Μέσα από την τρύπα | μμ | 11 | ||
| Μάζα | Με φρένο | χιλιόγραμμο | 0.32 | |
| Διάρκεια | μμ | 74.9 | ||
| Μέσα από την τρύπα | μμ | 11 | ||
| Μέγιστη συνεχής ισχύς κινητήρα | W | 75 | ||
| Πρόσθετη τάση | V | 24-48V | ||
| Διάδρομος επικοινωνίας | Μπορεί να | |||
| Μόνωση κινητήρα | Κατηγορία αντοχής στη θερμότητα:F (((155°C) | |||
| Αντίσταση μόνωσης: άνω των 200M Ω ((DC500V) | ||||
| Η μόνωση αντέχει στην τάση: AC1500V ((1 λεπτό) | ||||
| Μηχανισμός προστασίας (έτος προστασίας) |
Πλήρως κλειστό και αυτοψυγμένο (προεπιλεγμένο IP50, ειδικά προσαρμοσμένο IP65, IP67, IP68) |
|||
| Αναλογία τροχιάς | Δυναμική οπτικής ροπής | Μέγιστη επιτρεπόμενη ροπή με μέσο φορτίο (N.m) | Δυναμική ροπής σε 2000 στροφές ανά λεπτό (N.m) | Πιο υψηλή ταχύτητα (RPM) |
Καθορισμένη ταχύτητα (Με 1/2 ονομαστική ροπή) (RPM) |
Αντίδραση του εξοπλισμού (arcsec) |
| 51 | 8.3 | 5.5 | 4 | 118 | 80 | 40 |
| 101 | 11 | 8.9 | 6.5 | 59 | 40 | 30 |
| Κατηγορία ισχύος (W) |
Πρόσθετη τάση (V) |
Μέγιστο συνεχές ρεύμα (Α) |
Κατηγοριοποιημένο ρεύμα (Α) |
Αντίσταση (Ω) |
Ανάλυση κωδικοποιητή (μικρό) |
Επικοινωνιακό λεωφόρο |
| 90 | 24-48 | 3 | 2 | 1.96 | 17 | Μπορεί να |
| Σταθερή ροπή (Ν.Μ.Α.) |
Δυνατότητα επαγωγής (mH) |
Αριθμός ζευγαριών Pole-pair | Κούφος άξονας (μμ) |
Διάρκεια (μμ) |
Μάζα (kg) |
Αδυναμία (g*cm2) |
| 0.05 | 0.788 | 7 | 12 | 60.3±0.5 | 0.3 | 82 |
Εφαρμογή
|
|
|
| Ρομπότ και Dronesnh | Συνεργατικό Ρομποτικό Χέρι | Αυτοματοποιημένες γραμμές παραγωγής |
|
|
|
| Μηχανές CNC | Ιατρικές συσκευές | Λογιστική AGV |
