Ενσωματωμένος αρμονικός κινητήρας υψηλής απόδοσης και ανθεκτικού σχεδιασμού

Στερεό σχεδιασμό ρομπότ κοινό κινητήρα

Ανώτατη απόδοση ρομπότ κοινού κινητήρα

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Επικαιροποιημένη συσκευή:

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

HPJM Ρομπότ Συνδυασμός κινητήρα

Αναλογία τροχιάς:

51, 81, 101, 121

Δυναμική οπτικής ροπής:

108 Ν.μ., 142 Ν.μ., 163 Ν.μ.

Μέγιστη ροπή κατά την εκκίνηση και την αναστολή:

69 N.m, 91 N.m, 102 N.m, 108 N.m

Δοκιμαστική ροπή σε 2000RPM:

37 Ν.μ., 51 Ν.μ., 55 Ν.μ.

Μέγιστη ταχύτητα:

72 RPM, 58 RPM, 37 RPM, 32 RPM

Δυναμικό οπτικής επαφής:

55 RPM, 34 RPM, 30 RPM, 24 RPM

Αντίδραση του εξοπλισμού:

20 δευτερόλεπτα τόξου, 10 δευτερόλεπτα τόξου

Κατηγορία ισχύος:

500 W

Πρόσθετη τάση:

24-48 V

Κατηγοριοποιημένο ρεύμα:

8.4 Α

Αντίσταση:

0.38 Ω

Μάζα:

1.67 κιλά

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Βίντεο

Χαμηλή αντίδραση υψηλής δυσκαμψίας Αρμονική μηχανή ρομπότ κοινή μονάδα για ανθρωποειδή ρομπότ

Βρείτε την καλύτερη τιμή

Βίντεο

Υψηλής απόδοσης και απόδοσης ολοκληρωμένος αρμονικός κινητήρας ρομπότ κοινό κινητήρα

Βρείτε την καλύτερη τιμή

Βίντεο

Μεγάλη ροπή μηδενικής αντίδρασης ολοκληρωμένος αρμονικός κινητήρας ρομπότ κοινό κινητήρα

Βρείτε την καλύτερη τιμή

Βίντεο

Υψηλής ακρίβειας 51 αναλογία μείωσης ταχυτήτων ελαφρύ ρομπότ κοινό κινητήρα

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Επικεφαλής του μηχανήματος

Name: Ενσωματωμένος αρμονικός κινητήρας υψηλής απόδοσης και ανθεκτικού σχεδιασμού
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Επικαιροποιημένη συσκευή:
Availability: InStock

Ερμηνεία Δ/Δ

Περιγραφή του προϊόντος

Ο κινητήρας αρθρώσεων ρομπότ είναι ένα κρίσιμο συστατικό που τροφοδοτεί την κίνηση ενός ρομποτικού βραχίονα ή παρόμοιων συστημάτων.όπως η ακρίβεια, ροπή, ταχύτητα και αξιοπιστία.

Δεδομένου ότι ο περιστρεφόμενος ενεργοποιητής σας ενσωματώνει ήδη κινητήρα, κιβώτιο ταχυτήτων και κωδικοποιητή για υψηλή ακρίβεια, είναι κατάλληλος για εφαρμογές ρομποτικών αρθρώσεων.

Οι αρθρώσεις των ρομπότ, οι οποίες μερικές φορές είναι γνωστές ως άξονες, είναι τα κινητά μέρη ενός ρομπότ που προκαλούν σχετική κίνηση μεταξύ γειτονικών συνδέσμων.Οι σύνδεσμοι αυτοί αναφέρονται στα άκαμπτα στοιχεία που συνδέουν τις αρθρώσεις για να εξασφαλίσουν την ορθή και απλή λειτουργία τους.

Το συμπαγές μέγεθος περιλαμβάνει servo drivers, motor side absolute value encoder, output side absolute value encoder και μηχανοκίνητους κινητήρες ροπής, φρένα,Μειωτές ορμονικών ακρίβειας και άλλα κύρια εξαρτήματα, τα οποία εξοικονομούν στους πελάτες εκατοντάδες μηχανικά και ηλεκτρονικά εξαρτήματα επιλογή, σχεδιασμός, προμήθεια, εργασία συναρμολόγησης και κόστος χρόνου.

Χαρακτηριστικά

√ Μηχανισμός πέδησης τριβής, ακριβής και αξιόπιστη θέση πέδησης
√ Μεγάλος κούφιος οδηγός χαμηλής τάσης
√ περιστρεφόμενος κωδικοποιητής υψηλής ακρίβειας

√Συνδυάζει κινητήρα ροπής, οδηγό, κωδικοποιητή και αρμονικό μειωτή υψηλής ακρίβειας.

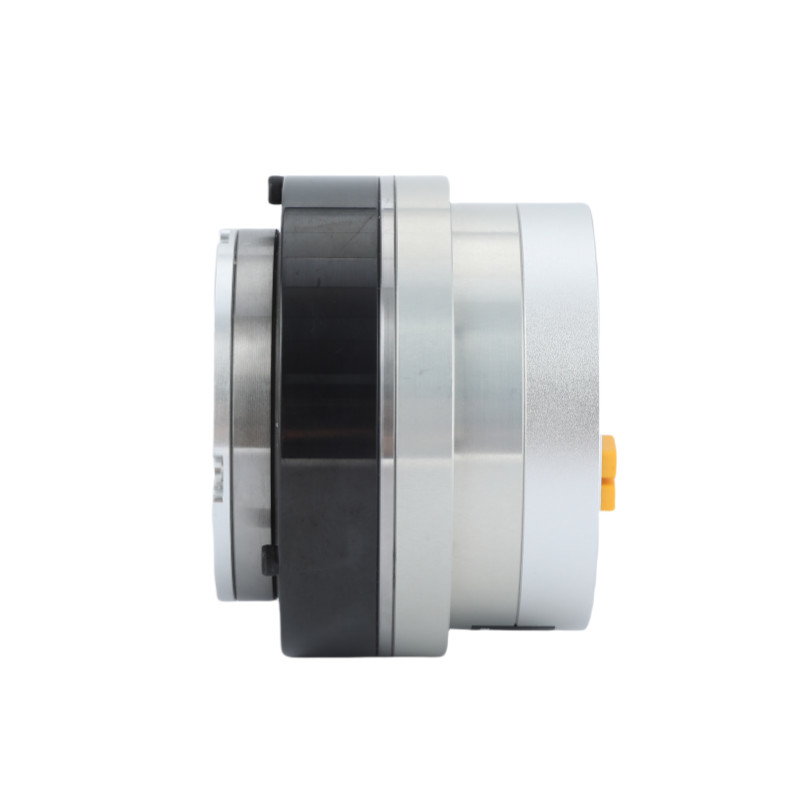

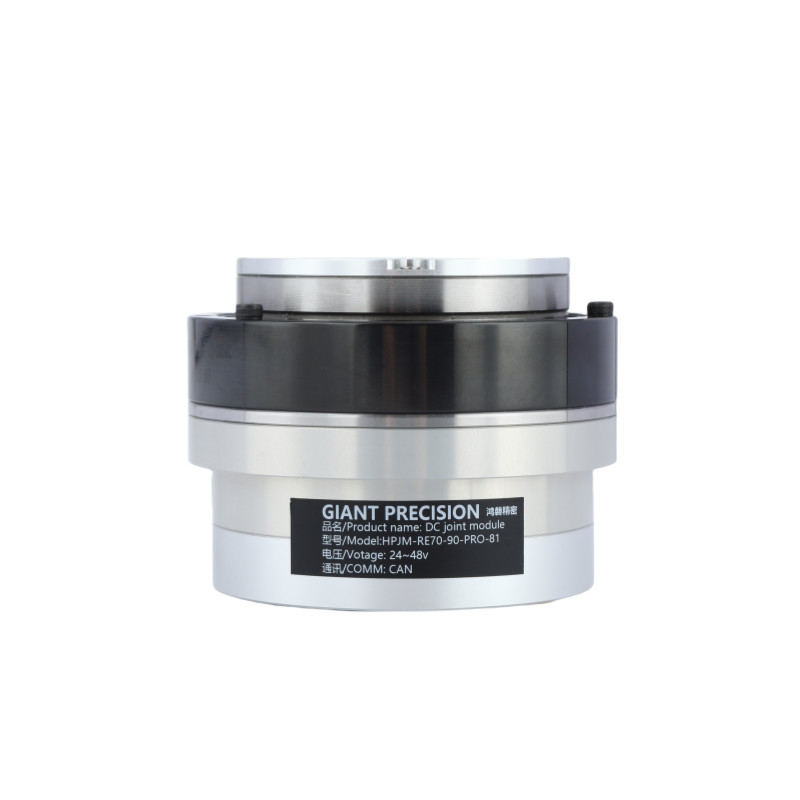

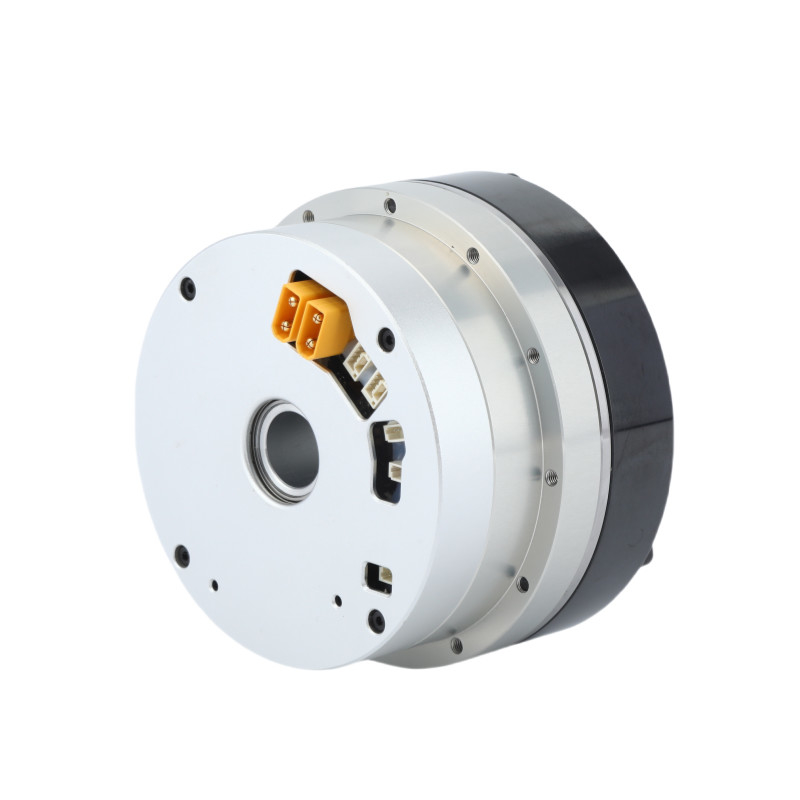

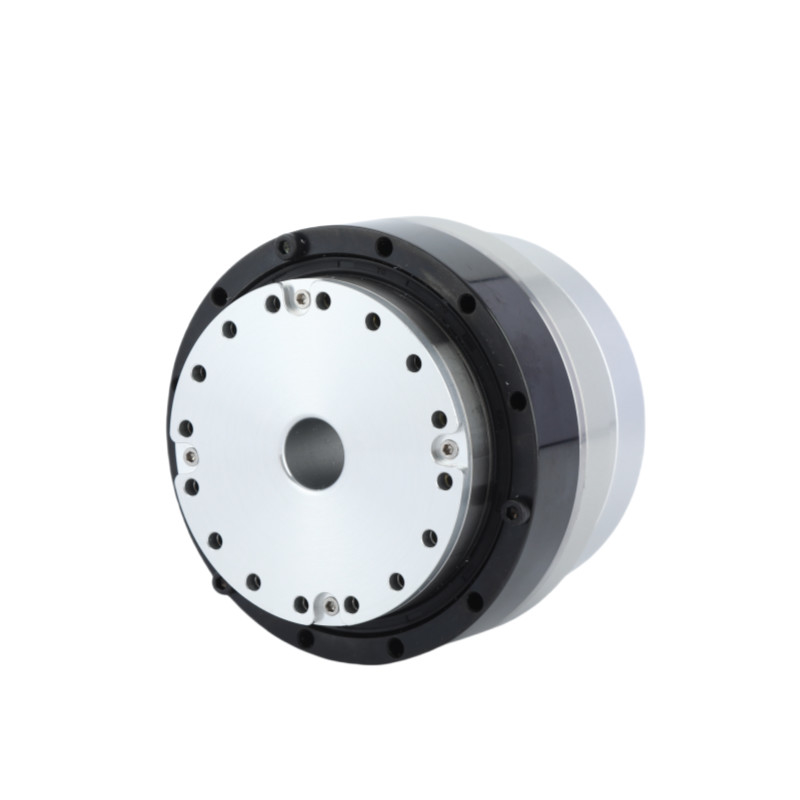

Λεπτομερείς εικόνες

Εικόνα προδιαγραφών

Ποσοστό μείωσης			51	81	101	121
Ονομαστική ροπή		Αριθμός	37	51	55
Μέγιστη ροπή κατά την εκκίνηση και την αναστολή		Αριθμός	69	91	102	108
Πύλη κορυφής		Αριθμός	108	142	163
Ποσοστό μείωσης	Κατηγοριοποιημένο ρεύμα (με αντλία θερμότητας από αλουμίνιο)	Α	8.4
	Μέγιστο ρεύμα	Α	24
	Κατηγορία ταχύτητας	ΡΡΜ	55	34	30	24
	Μέγιστη ταχύτητα	ΡΡΜ	72	58	37	32
Απόλυτος κωδικοποιητής	Τύπος κωδικοποιητή		Κωλός απόλυτος κωδικοποιητής πολλαπλών περιστροφών
	Ανάλυση κωδικοποιητή (στροφή κινητήρα 1)		17 bits
	Μετρητής πολλαπλών περιστροφών κινητήρα		216 ((65.536)
Αντίδραση		Τμήμα τόξου	20		10
			Μπορεί να προσαρμοστεί μέσα σε 10secArc
Μάζα	Χωρίς φρένα	χιλιόγραμμο	1.25
Διάρκεια		μμ	72.6
Μέσα από την τρύπα		μμ	14
Μάζα	Με φρένο	χιλιόγραμμο	1.67
Διάρκεια		μμ	96.6
Μέσα από την τρύπα		μμ	14.5
Μέγιστη συνεχής ισχύς κινητήρα		W	500
Πρόσθετη τάση		V	24-48V
Διάδρομος επικοινωνίας		Μπορεί να
Μόνωση κινητήρα		Κατηγορία αντοχής στη θερμότητα:F (((155°C)
		Αντίσταση μόνωσης: άνω των 200M Ω ((DC500V)
		Η μόνωση αντέχει στην τάση: AC1500V ((1 λεπτό)
Μηχανισμός προστασίας (έτος προστασίας)		Πλήρως κλειστό και αυτοψυγμένο (προεπιλεγμένο IP50, ειδικά προσαρμοσμένο IP65, IP67, IP68)

Αναλογία τροχιάς	Δυναμική οπτικής ροπής	Μέγιστη επιτρεπόμενη ροπή με μέσο φορτίο (N.m)	Δυναμική ροπής σε 2000 στροφές ανά λεπτό (N.m)	Πιο υψηλή ταχύτητα (RPM)	Καθορισμένη ταχύτητα (Με 1/2 ονομαστική ροπή) (RPM)	Αντίδραση του εξοπλισμού (arcsec)
51	63	42	32	77	61	20
81	91	58	42	48	38	20
101	102	61	50	40	30	10
121	108	61	50	30	25	10

Κατηγορία ισχύος (W)	Πρόσθετη τάση (V)	Μέγιστο συνεχές ρεύμα (Α)	Κατηγοριοποιημένο ρεύμα (Α)	Αντίσταση (Ω)	Ανάλυση κωδικοποιητή (μικρό)	Επικοινωνιακό λεωφόρο
500	24-48	8.4	6.1	0.38	17	Μπορεί να

Σταθερή ροπή (Ν.Μ.Α.)	Δυνατότητα επαγωγής (mH)	Αριθμός ζευγαριών Pole-pair	Κούφος άξονας (μμ)	Διάρκεια (μμ)	Μάζα (kg)	Αδυναμία (g*cm²)
0.118	0.33	10	14.5	71.9±0.5	1.3	594

Ενσωματωμένος αρμονικός κινητήρας υψηλής απόδοσης και ανθεκτικού σχεδιασμού 6

Εφαρμογή


Ρομπότ και Dronesnh	Συνεργατικό Ρομποτικό Χέρι	Αυτοματοποιημένες γραμμές παραγωγής

Μηχανές CNC	Ιατρικές συσκευές	Λογιστική AGV
