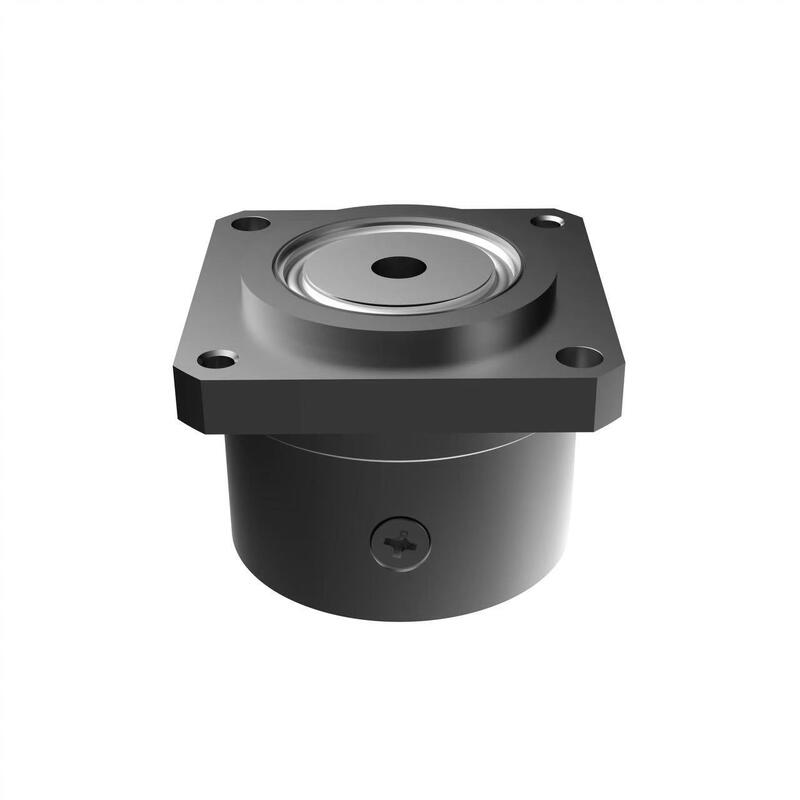

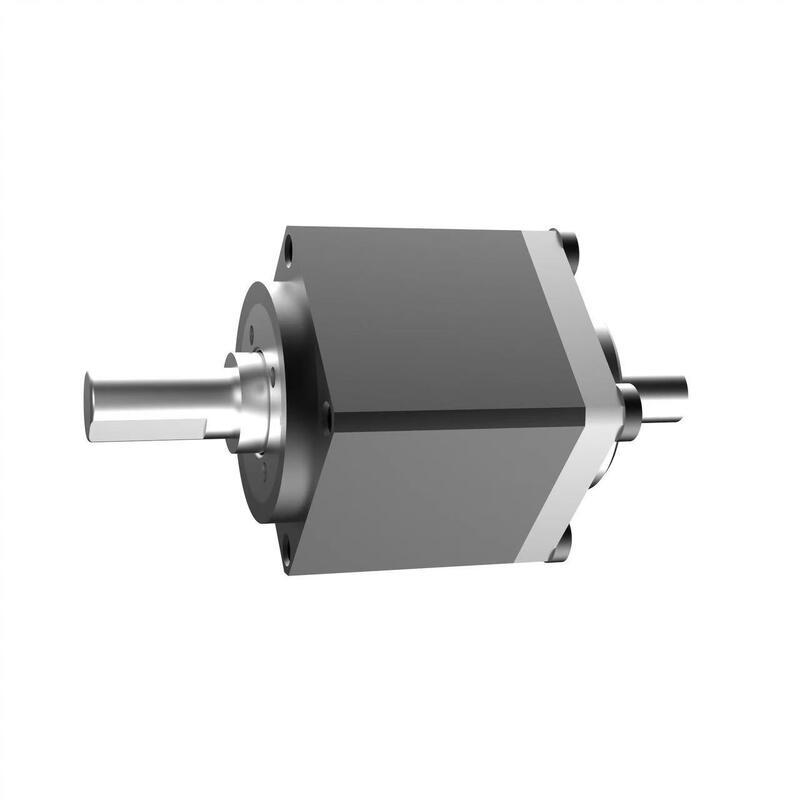

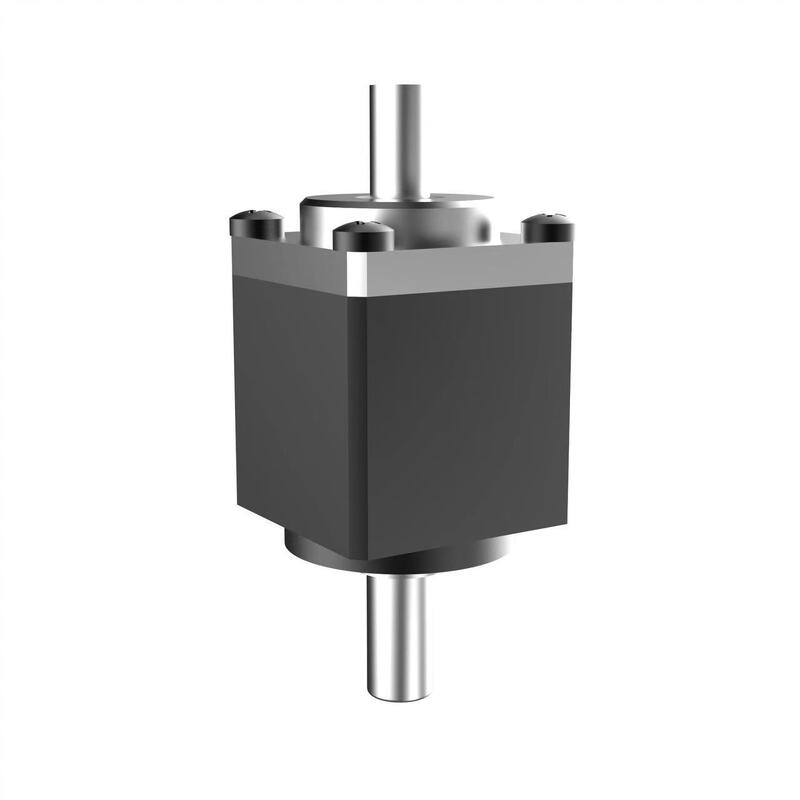

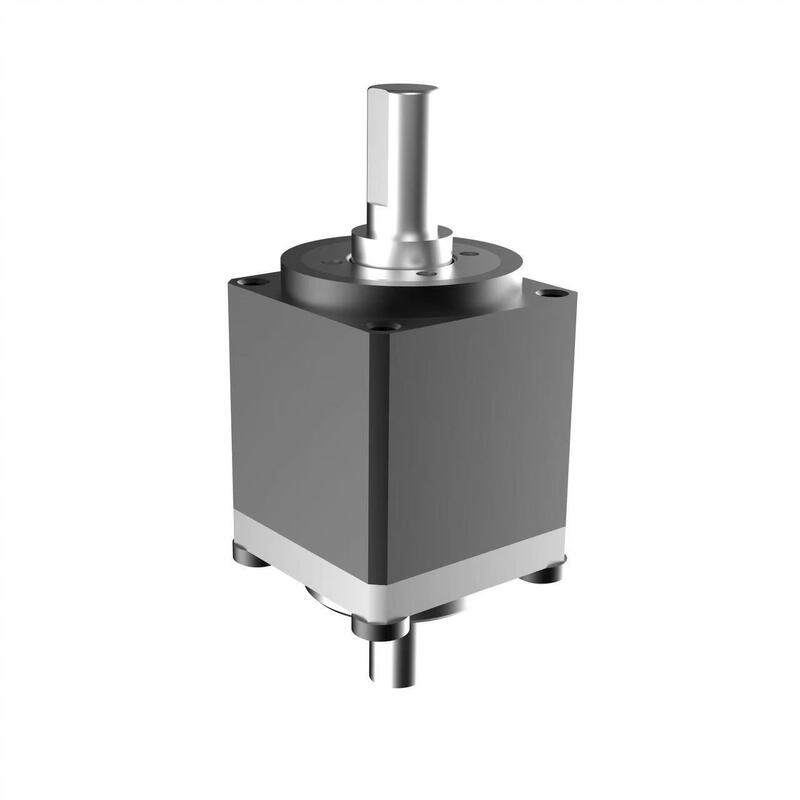

HONPINE Βάση Κινητήρα Τύπου Κυπέλλου Άμεσης Μίνι Μειωτήρας Αρμονικής Κίνησης

Τόπος καταγωγής:

Κίνα

Μάρκα:

HONPINE

Αριθμό μοντέλου:

ΚΠΣ

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

HONPINE Βάση Κινητήρα Τύπου Κυπέλλου Άμεσης Μίνι Μειωτήρας Αρμονικής Κίνησης

Λεπτομέρειες για το προϊόν

Αναλογία εργαλείων:

30,50,80,100

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

Συσκευασία λεπτομέρειες

Καρτόνι με αφρό

Όροι πληρωμής

T/T

Δυνατότητα προσφοράς

2000000

Συγγενικά προϊόντα

Βιομηχανικό ρομπότ κυκλική γραμμή κοαξιακό κέικ αρμονική κίνηση κιβώτιο ταχυτήτων

Βρείτε την καλύτερη τιμή

HONPINE Βάση Κινητήρα Τύπου Κυπέλλου Άμεσης Μίνι Μειωτήρας Αρμονικής Κίνησης

Βρείτε την καλύτερη τιμή

Βίντεο

Υψηλής ακρίβειας υπερπλανής αρμονικός κινητήρας μειωτής τάσης για ρομπότ

Βρείτε την καλύτερη τιμή

Βίντεο

Υπεραντάλλαγμα ορμονικής κίνησης για βιομηχανικά ρομπότ

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Περιγραφή: CSF Mini Gearbox με αρμονική κίνηση

Η μικροσκοπική αρμονική κίνηση της σειράς CSF-mini έχει αναπτυχθεί για εφαρμογές με εξειδικευμένες απαιτήσεις όγκου και βάρους, χρησιμοποιώντας μια flexspline τύπου φλιτζάνιου.Η σειρά αυτή προσφέρει αποκλειστικά προσυναρμολογημένα μονωτικά προϊόντα για άμεση χρήσηΤο κύριο ρουλεμάνιο χρησιμοποιεί συμπαγή ρουλεμάνια σφαίρας τεσσάρων σημείων επαφής για την άμεση υποστήριξη εξωτερικών φορτίων.ο τύπος τοποθέτησης κινητήρα (2XH) και ο τύπος εισόδου άξονα (1U) που υποστηρίζει μορφές εισόδου όπως ζώνεςΕπιλέξτε το πιο κατάλληλο μοντέλο με βάση τις απαιτήσεις μηχανικού σχεδιασμού σας.

Χαρακτηριστικά του κιβωτίου ταχυτήτων μικρής αρμονικής κίνησης CSF

● Μικρό μέγεθος και ελαφρύ σχέδιο

● Σύνθετη και ευέλικτη δομή

● Εξαιρετική ακρίβεια περιστροφής και θέση

● Συγκρότηση ομοαξικής εισόδου και εξόδου

Προδιαγραφή του μικρού κιβωτίου ταχυτήτων με αρμονική κίνηση HONPINE CSF

Σχήμα		Αναλογία τροχιάς	Ονομαστική ροπή στην είσοδο 2000r/min[N.m]	Επιτρεπόμενη κορυφαία ροπή κατά την εκκίνηση και τη στάθμευση[N.m]	Μέγιστη επιτρεπόμενη τιμή μέσης ροπής φορτίου[N.m]	Μέγιστη επιτρεπόμενη στιγμιαία ροπή[N.m]	Μέγιστη επιτρεπόμενη ταχύτητα εισόδου[r/min]	Επιτρεπόμενη μέση ταχύτητα εισόδου[r/min]	Αντίδραση του εξοπλισμού (arcsec)	1/4GD[kgcm2]	Μάζα (kg)
ΣΕΠ Σειρά	03	30	0.06	0.13	0.1	0.22	10000	6500	≤ 20	5.3x10- 7	0.017
	03	50	0.11	0.21	0.13	0.41	10000	6500	≤ 20	5.3x10- 7	0.017
	05	30	0.25	0.5	0.38	0.9	10000	6500	≤ 20	2.5x10- 4	0.039
		50	0.4	0.9	0.53	1.8			≤ 20
		80	0.52	1.35	0.84	2.5			≤ 10
	08	30	0.9	1.8	1.4	3.3	8500	3500	≤ 20	3.2x10-3	0.106
		50	1.8	3.3	2.3	6.6			≤ 20
		80	2.2	4.3	2.9	8			≤ 10
		100	2.4	4.8	3.3	9			≤ 10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤ 20	1.4x10-2	0.2
		50	3.5	8.3	5.5	17			≤ 20
		80	4.5	10.2	8.5	22			≤ 10
		100	5	11	8.9	25			≤ 10
