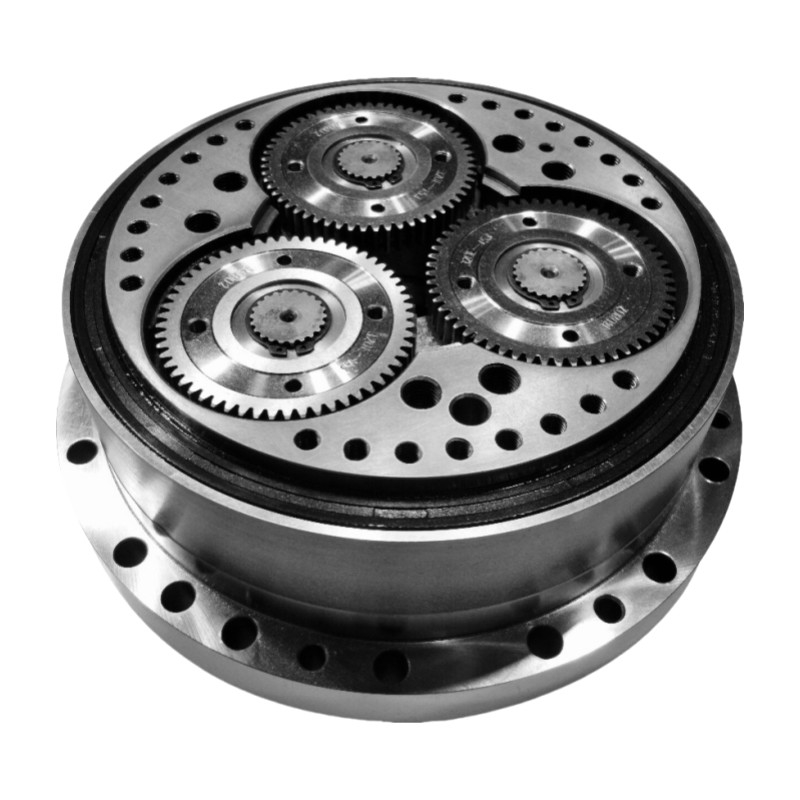

Name: Μεγάλη ροπή κυκλοειδής γρανάζια μειωτής RV κιβώτιο ταχυτήτων για ρομποτική
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - E
Availability: InStock

Σπίτι > προϊόντα > Μειωτής RV >

Μεγάλη ροπή κυκλοειδής γρανάζια μειωτής RV κιβώτιο ταχυτήτων για ρομποτική

Μεγάλη ροπή Κυκλοειδής μειωτής ταχυτήτων

Ρομποτική Μείωση κυκλοειδούς ταχυτήτου

Κύκλοειδής κιβώτιο ταχυτήτων μειωτή ελκυστήρα

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

RV - E

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Μεγάλη ροπή κυκλοειδής γρανάζια μειωτής RV κιβώτιο ταχυτήτων για ρομποτική

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτήρας οχημάτων οχήματος σειράς E

Υλικό:

χάλυβας, αργίλιο

Σκληρότητα στροφής:

372 έως 7448 Nm/arc.min.

Εκτιμημένη ροπή:

167 έως 4410 Nm

Δρόμος εξόδου:

17 έως 450 Nm

Ελλείψει κίνησης:

Μαξ. 1 λεπτό τόξου.

Ονομαστική ταχύτητα εξόδου:

15 r/min

Σχήμα:

ΒX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Βάρος:

40,7 έως 66,4 kg

Χρώμα:

Σλιβέρ

Σχεδιασμένη Ζωή:

6000 ώρες

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Συμπληκτικό ρομποτικό κιβώτιο RV μειωτής ταχύτητας ελάχιστη αντίδραση

Βρείτε την καλύτερη τιμή

RV-C Flanged Robot Speed Reducer Gearhead Κούφος άξονας

Βρείτε την καλύτερη τιμή

Φλάνγκες μειώσεως αρμονικών ταχυτήτων RV Gear Reducer Solid Series

Βρείτε την καλύτερη τιμή

RV-E Πλανητική τροχιά με φτερούγες, μειωτικό κιβώτιο ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Μειωτής RV

συχνά αναφέρεται απλά ως τροχιά RV, είναι ένα είδος κιβωτίου ταχυτήτων ακριβείας που εκτιμάται ιδιαίτερα για την υψηλή ικανότητα ροπής, την ελάχιστη αντίδραση και την ανθεκτικότητα του.Μηχανήματα CNC, και άλλες εφαρμογές υψηλής ακρίβειας.

Λειτουργία

ΣτροφήΟ άξονας εισόδου περιστρέφεται, προκαλώντας την κίνηση του κυκλοειδούς δίσκου.
ΣυμμετοχήΚαθώς ο κυκλοειδής δίσκος περιστρέφεται, συνδέεται με τις καρφίτσες και τους κυλίνδρους, οι οποίοι είναι διατεταγμένοι σε σταθερή θέση σε σχέση με τον δίσκο.
ΜείωσηΗ μοναδική κίνηση του κυκλοειδούς δίσκου μεταφράζεται σε μειωμένη ταχύτητα και αυξημένη ροπή στον άξονα εξόδου.

ΣπΕπαναπροσαρμογήs του RV-E

	Προδιαγραφές	Δρόμος εξόδου kgf-m(Nm)
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450(4410)

Πίνακας παραμέτρων της σειράς RV - E

Σχήμα	Σκληρότητα στροφής	Μέγεθος (mm)		Ονομαστική ροπή (T0)	Ονομαστική ταχύτητα εξόδου (N0)	Σκληρότητα στροφής	Ελλείψει κίνησης		Αντίδραση	Επιτρεπόμενη ροπή κάμψης (Nm)	Επιτρεπόμενο φορτίο ώθησης (Ν)	Βάρος (kg)
Σχήμα	Nm/arc.min.	Α	β	Ονομαστική ροπή (T0)	Ονομαστική ταχύτητα εξόδου (N0)	Nm/arc.min.	arc.min	Καθορισμός ταχύτητας περιστροφής (Nm)	Πλησιάζω.	Επιτρεπόμενη ροπή κάμψης (Nm)	Επιτρεπόμενο φορτίο ώθησης (Ν)	Βάρος (kg)
BX20E	372	20.1	113.3	167Nm	15 στροφές/λεπτο	49	MAX1	±5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412Nm		108		±12.3		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		±32.3		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±132.0		8820	24500	66.4

Βασικά χαρακτηριστικά του RV - E Series Solid Shaft RV Reducer
Προϊόν	Μειωτήρας RV στερεού άξονα
Υλικό	Χάλυβα, Αλουμίνιο
Τυπικός λόγος	57 έως 160
Δρόμος εξόδου	17 έως 450 Nm
Σκληρότητα στροφής	372 έως 7448 Nm/arc.min.
Ονομαστική ροπή	167 έως 4410 Nm
Αντίδραση	Μαξ. 1 λεπτό τόξου.
Ελάχιστη εγκεκριμένη ροπή	833 έως 22050 Nm
Ονομαστική ταχύτητα εξόδου	15 στροφές/λεπτο
Σχήμα	ΒX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Βάρος	40,7 έως 66,4 kg
Ζωή του σχεδιασμού	6000 ώρες
Εγγύηση	1 έτος

Εφαρμογή

Στρώσεις ρομποτικών άξονων με κατακόρυφη αρθρωτική κίνηση
SCARA, Pick & Place
Δείκτης κεφαλής μηχανής
Μηχανήματα CNC

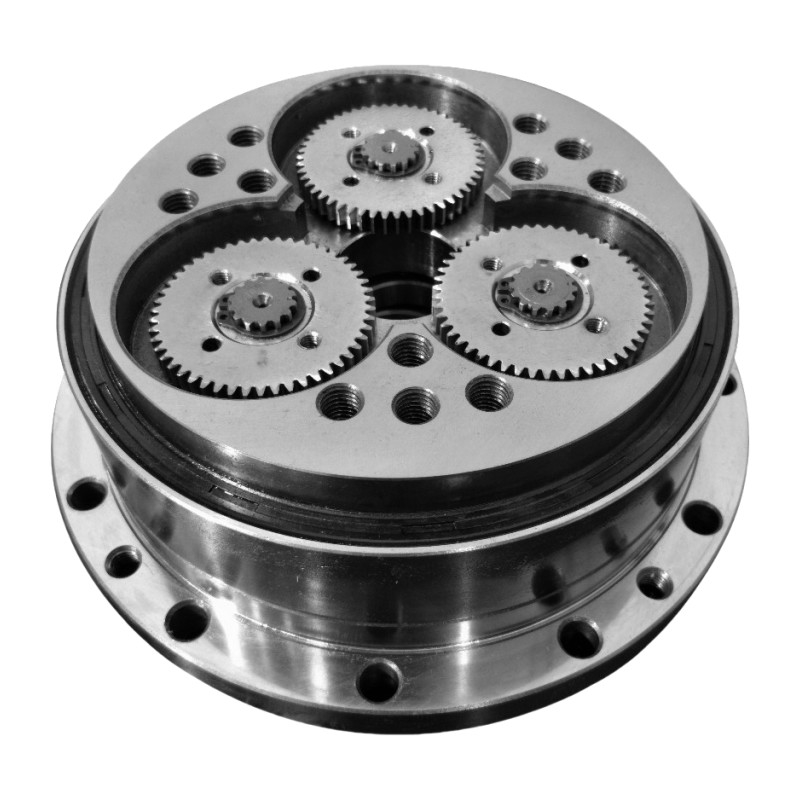

Μεγάλη ροπή κυκλοειδής γρανάζια μειωτής RV κιβώτιο ταχυτήτων για ρομποτική 2
