Σπίτι > προϊόντα > Μειωτής RV >

Κυκλοειδές ρόπαλο ρομπότ ελαττωτή ταχύτητας RV κιβώτιο ταχυτήτων Αλουμίνιο χάλυβα

Κύκλοειδής κιβώτιο ταχυτήτων μειωτή ελκυστήρα

Τεχνουργήματα που χρησιμοποιούνται για την κατασκευή οχημάτων

Κύκλοειδής ρομποτικός μειωτής ταχύτητας

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

RV - E

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Κυκλοειδές ρόπαλο ρομπότ ελαττωτή ταχύτητας RV κιβώτιο ταχυτήτων Αλουμίνιο χάλυβα

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτήρας οχημάτων οχήματος σειράς E

Υλικό:

χάλυβας, αργίλιο

Σκληρότητα στροφής:

372 έως 7448 Nm/arc.min.

Εκτιμημένη ροπή:

167 έως 4410 Nm

Δρόμος εξόδου:

17 έως 450 Nm

Ελλείψει κίνησης:

Μαξ. 1 λεπτό τόξου.

Ονομαστική ταχύτητα εξόδου:

15 r/min

Σχήμα:

ΒX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Βάρος:

40,7 έως 66,4 kg

Χρώμα:

Σλιβέρ

Σχεδιασμένη Ζωή:

6000 ώρες

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Συμπληκτικό ρομποτικό κιβώτιο RV μειωτής ταχύτητας ελάχιστη αντίδραση

Βρείτε την καλύτερη τιμή

RV-C Flanged Robot Speed Reducer Gearhead Κούφος άξονας

Βρείτε την καλύτερη τιμή

Φλάνγκες μειώσεως αρμονικών ταχυτήτων RV Gear Reducer Solid Series

Βρείτε την καλύτερη τιμή

RV-E Πλανητική τροχιά με φτερούγες, μειωτικό κιβώτιο ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Στερεός άξονας Καλή ακαμψία και ισχυρή αντοχή σε αντίκτυπο

Name: Κυκλοειδές ρόπαλο ρομπότ ελαττωτή ταχύτητας RV κιβώτιο ταχυτήτων Αλουμίνιο χάλυβα
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - E
Availability: InStock

Ο μειωτής RV αποτελείται από έναν κυκλοειδή τροχό καρφίτσες και μια πλανητική υποστήριξη.ισχυρή αντοχή σε αντίκτυπο, μεγάλη ροπή, υψηλή ακρίβεια τοποθέτησης, χαμηλή δόνηση και μεγάλη αναλογία μείωσης.

Ο μειωτής RV έχει καλή ακαμψία, ισχυρή αντοχή σε αντίκτυπο, ομαλή μετάδοση και υψηλή ακρίβεια.ο μειωτής RV πρέπει να μεταδίδει μεγάλη ροπήΗ σχεδίαση χρησιμοποιεί μια σχετικά περίπλοκη δομή υπερτοποθέτησης.και η διαδικασία παραγωγής και ο έλεγχος του κόστους είναι δύσκολοιΟ μειωτής RV δεν έχει ελαστικά παραμορφωμένα συστατικά δύναμης στο εσωτερικό, έτσι ώστε να μπορεί να αντέξει μια ορισμένη ροπή.Είναι εύκολο να σπάσει το όριο δύναμης ρουλεμάν και να προκαλέσει μη φυσιολογική φθορά ή σπάσιμο του ρουλεμάνΑυτό το πρόβλημα είναι πιο εμφανές κατά τη διάρκεια λειτουργίας υψηλής ταχύτητας, έτσι ώστε η ονομαστική ροπή του μειωτή RV μειώνεται σημαντικά με την ταχύτητα εισόδου.

Βασικά χαρακτηριστικά

Αντίδραση μικρότερη από 1 τόξο. λεπτό.
Ελλείψεις κίνησης μικρότερες από 1 τόξο. λεπτό.
Εσωτερικό κύριο ρουλεμάν

ΣπΕπαναπροσαρμογήσ

	Προδιαγραφές	Δρόμος εξόδου kgf-m(Nm)
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450(4410)

Πίνακας παραμέτρων της σειράς RV - E

Σχήμα	Σκληρότητα στροφής	Μέγεθος (mm)		Ονομαστική ροπή (T0)	Ονομαστική ταχύτητα εξόδου (N0)	Σκληρότητα στροφής	Ελλείψει κίνησης		Αντίδραση	Επιτρεπόμενη ροπή κάμψης (Nm)	Επιτρεπόμενο φορτίο ώθησης (Ν)	Βάρος (kg)
Σχήμα	Nm/arc.min.	Α	β	Ονομαστική ροπή (T0)	Ονομαστική ταχύτητα εξόδου (N0)	Nm/arc.min.	arc.min	Καθορισμός ταχύτητας περιστροφής (Nm)	Πλησιάζω.	Επιτρεπόμενη ροπή κάμψης (Nm)	Επιτρεπόμενο φορτίο ώθησης (Ν)	Βάρος (kg)
BX20E	372	20.1	113.3	167Nm	15 στροφές/λεπτο	49	MAX1	±5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412Nm		108		±12.3		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		±32.3		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±132.0		8820	24500	66.4

Λεπτομερείς εικόνες

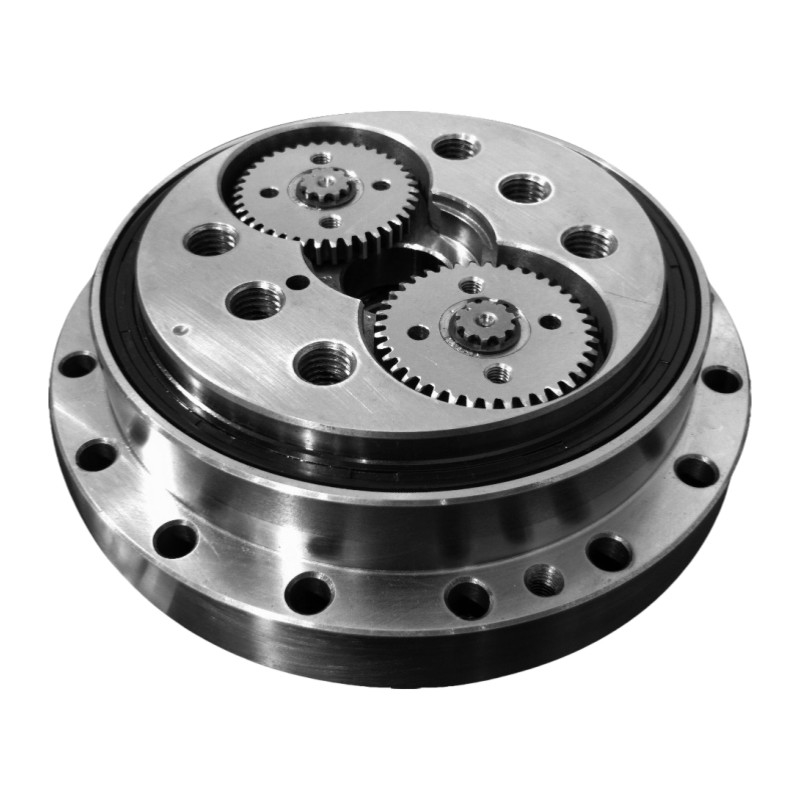

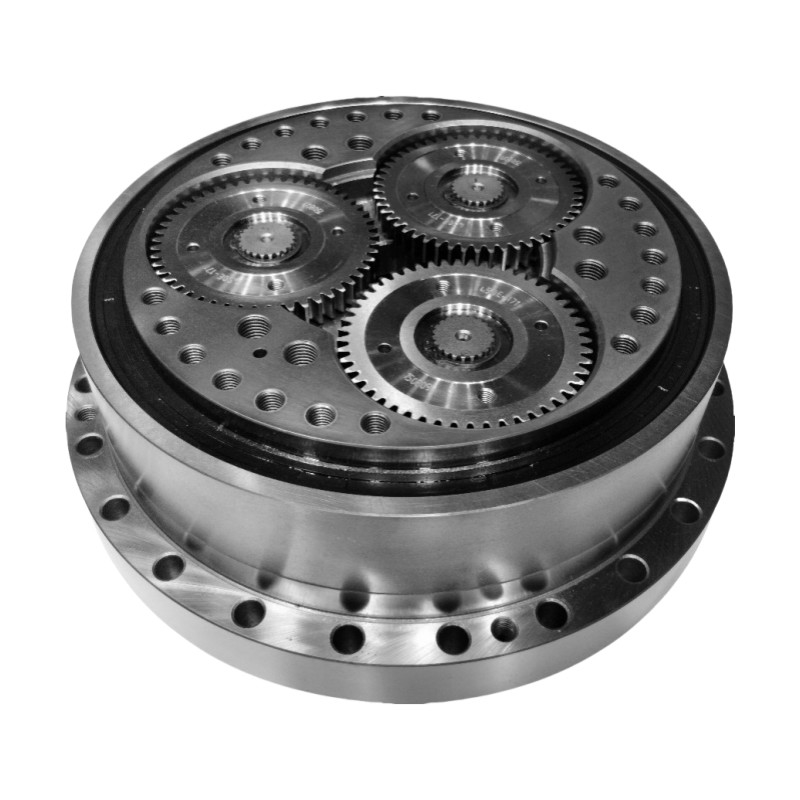

Κυκλοειδές ρόπαλο ρομπότ ελαττωτή ταχύτητας RV κιβώτιο ταχυτήτων Αλουμίνιο χάλυβα 1

Βασικά χαρακτηριστικά του RV - E Series Solid Shaft RV Reducer
Προϊόν	Μειωτήρας RV στερεού άξονα
Υλικό	Χάλυβα, Αλουμίνιο
Τυπικός λόγος	57 έως 160
Δρόμος εξόδου	17 έως 450 Nm
Σκληρότητα στροφής	372 έως 7448 Nm/arc.min.
Ονομαστική ροπή	167 έως 4410 Nm
Αντίδραση	Μαξ. 1 λεπτό τόξου.
Ελάχιστη εγκεκριμένη ροπή	833 έως 22050 Nm
Ονομαστική ταχύτητα εξόδου	15 στροφές/λεπτο
Σχήμα	ΒX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Βάρος	40,7 έως 66,4 kg
Ζωή του σχεδιασμού	6000 ώρες
Εγγύηση	1 έτος

Εφαρμογή

Στρώσεις ρομποτικών άξονων με κατακόρυφη αρθρωτική κίνηση
SCARA, Pick & Place
Δείκτης κεφαλής μηχανής

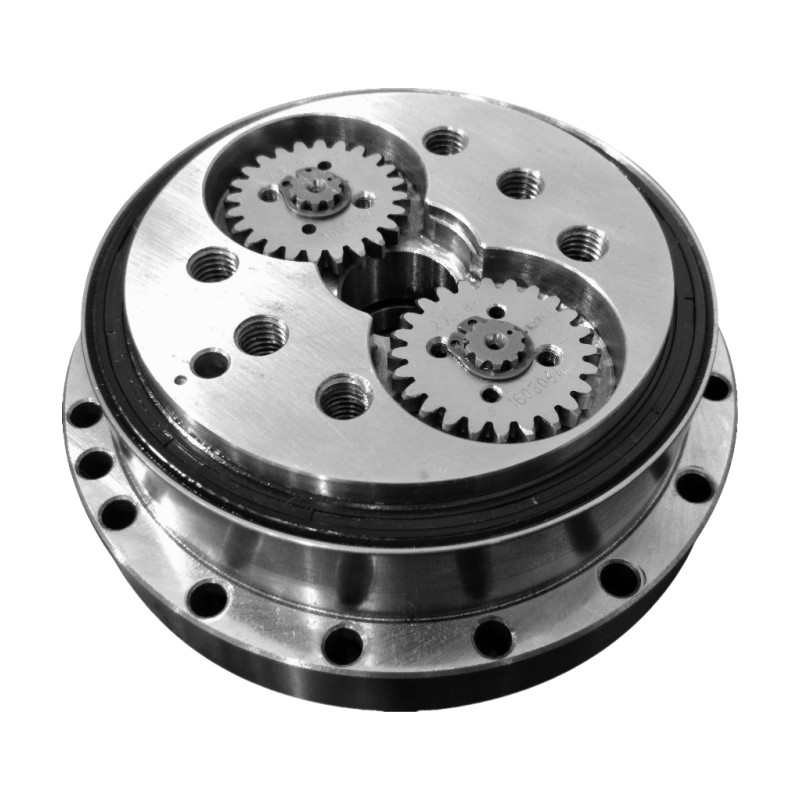

Κυκλοειδές ρόπαλο ρομπότ ελαττωτή ταχύτητας RV κιβώτιο ταχυτήτων Αλουμίνιο χάλυβα 4
