Τόπος καταγωγής:
Jiangsu, Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
RV - E
Ο μειωτής RV είναιχρησιμοποιείται για τις τρεις αρθρώσεις της μέσης και του αγκώνα του ποδιού του ρομπότ με μεγάλη ροπή, και το βιομηχανικό ρομπότ με μεγάλο φορτίο χρησιμοποιεί RV για έναν, δύο και τρεις άξονες.Σε σύγκριση με τον αρμονικό μειωτή, το κλειδί για το RV μειωτή βρίσκεται στην τεχνολογία επεξεργασίας και τη διαδικασία συναρμολόγησης. RV μειωτή έχει υψηλότερη αντοχή κόπωσης, δυσκαμψία και ζωή.
Βασικά χαρακτηριστικά
ΣπΕπαναπροσαρμογήσ
 |
Προδιαγραφές | Δρόμος εξόδου kgf-m(Nm) |
| 20 | 17(167) | |
| 40 | 42(412) | |
| 80 | 80(784) | |
| 110 | 110(1078) | |
| 160 | 160(1568) | |
| 320 | 320(3136) | |
| 450 | 450(4410) |
Πίνακας παραμέτρων της σειράς RV - E
| Σχήμα | Σκληρότητα στροφής | Μέγεθος (mm) | Ονομαστική ροπή (T0) |
Ονομαστική ταχύτητα εξόδου (N0) |
Σκληρότητα στροφής | Ελλείψει κίνησης | Αντίδραση | Επιτρεπόμενη ροπή κάμψης (Nm) |
Επιτρεπόμενο φορτίο ώθησης (Ν) |
Βάρος (kg) |
||
| Nm/arc.min. | Α | β | Nm/arc.min. | arc.min | Καθορισμός ταχύτητας περιστροφής (Nm) |
Πλησιάζω. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 στροφές/λεπτο | 49 | MAX1 | ±5.00 | MAX1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ±12.3 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 23.5 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ±32.3 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ± 94.0 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±132.0 | 8820 | 24500 | 66.4 | |||

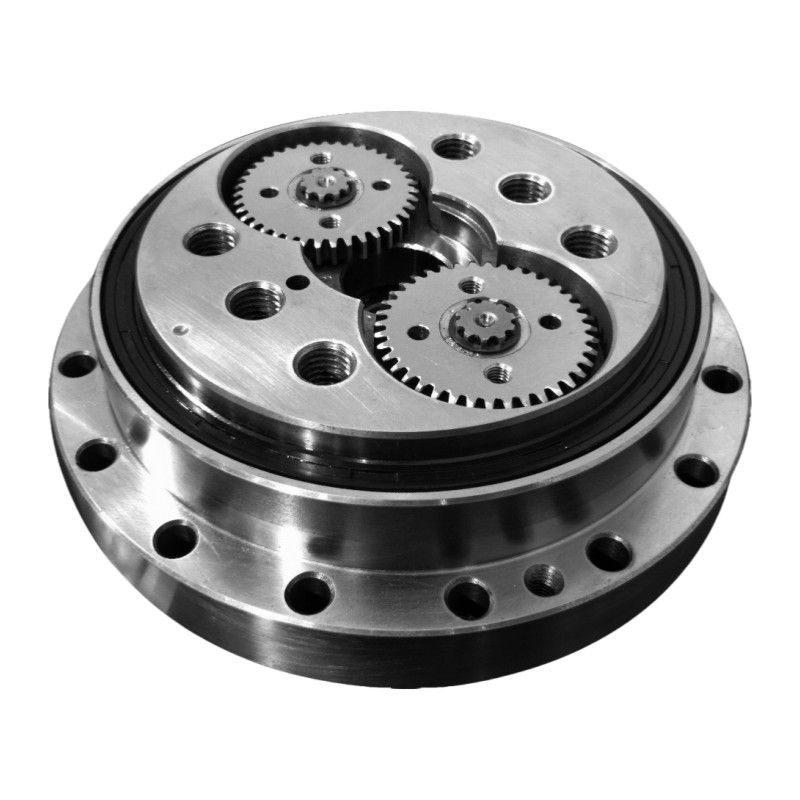

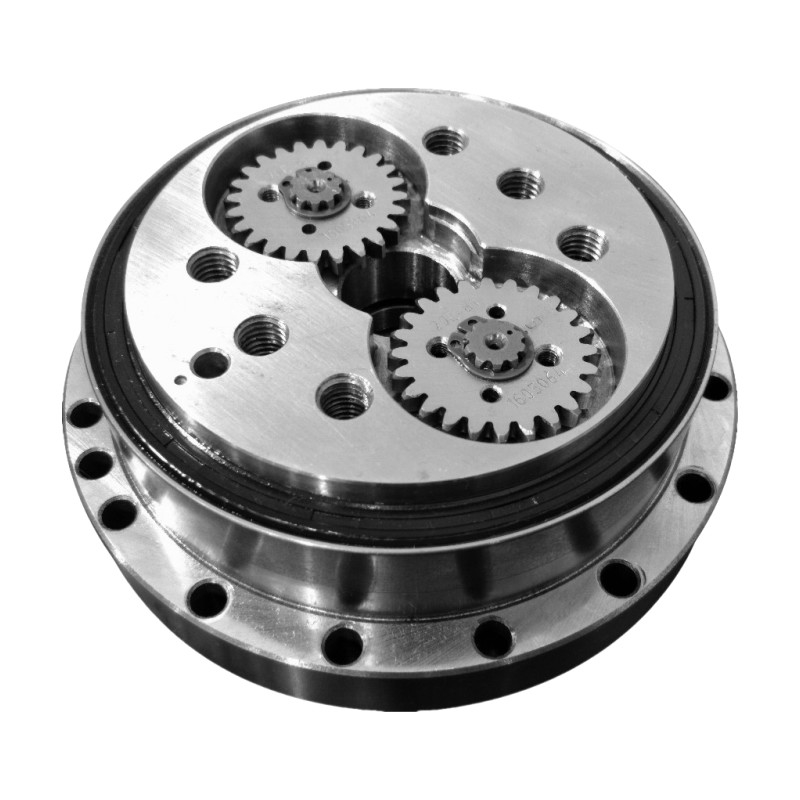

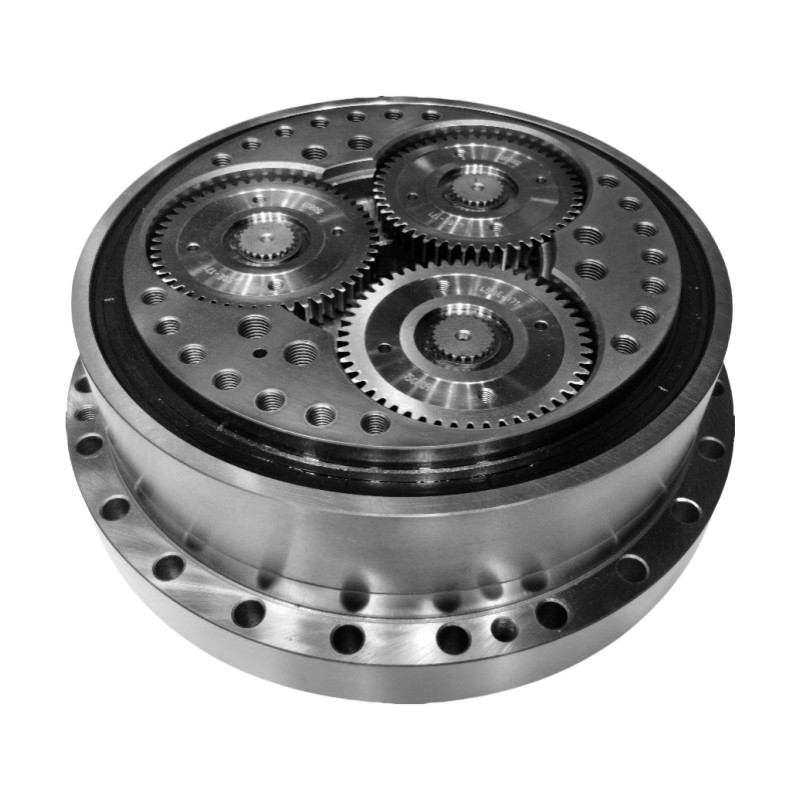

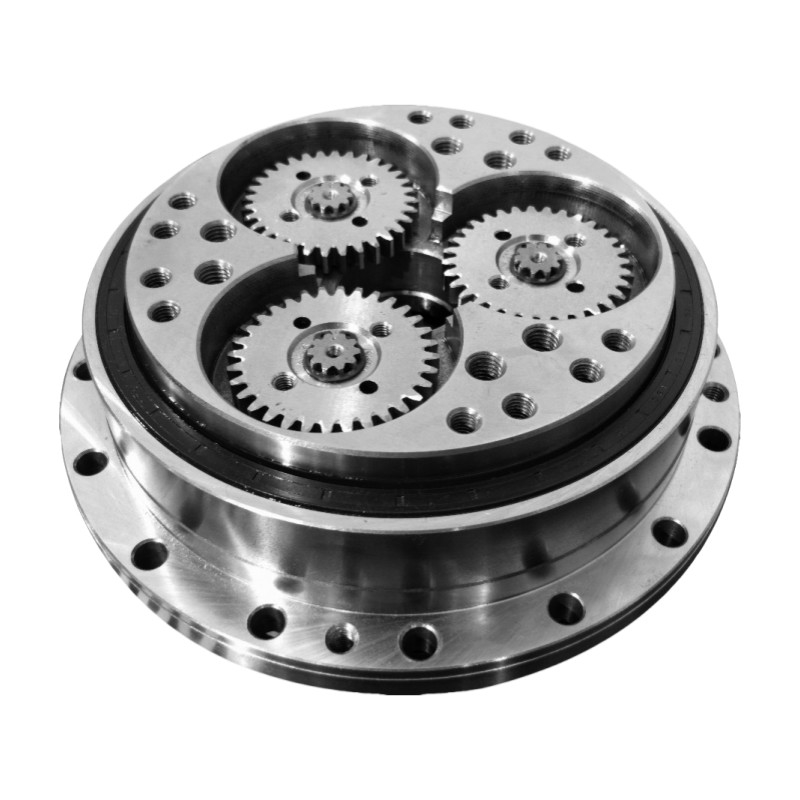

Λεπτομερείς εικόνες
| Βασικά χαρακτηριστικά του RV - E Series Solid Shaft RV Reducer | |||
| Προϊόν | Μειωτήρας RV στερεού άξονα | ||
|
Υλικό
|
Χάλυβα, Αλουμίνιο | ||
| Τυπικός λόγος | 57 έως 160 | ||
| Δρόμος εξόδου | 17 έως 450 Nm | ||
|
Σκληρότητα στροφής
|
372 έως 7448 Nm/arc.min. | ||
| Ονομαστική ροπή | 167 έως 4410 Nm | ||
|
Αντίδραση
|
Μαξ. 1 λεπτό τόξου. |
||
|
Ελάχιστη εγκεκριμένη ροπή
|
833 έως 22050 Nm | ||
|
Ονομαστική ταχύτητα εξόδου
|
15 στροφές/λεπτο | ||
|
Σχήμα
|
ΒX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
|
Βάρος
|
40,7 έως 66,4 kg | ||
| Ζωή του σχεδιασμού | 6000 ώρες | ||
| Εγγύηση | 1 έτος | ||
Εφαρμογή
