Αλουμινίου Χάλυβα Μικρός κυκλοειδής μειωτής ταχύτητας κιβώτιο ταχυτήτων

Αλουμινένιο κυκλοειδές μειωτικό ταχύτητας

Βιομηχανικός κυκλοειδής μειωτής ταχύτητας

Μικρό κυκλοειδές κιβώτιο ταχυτήτων

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

RV - C

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Αλουμινίου Χάλυβα Μικρός κυκλοειδής μειωτής ταχύτητας κιβώτιο ταχυτήτων

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτήρας RV Σειράς C

Υλικό:

χάλυβας, αργίλιο

Σκληρότητα στροφής:

421 έως 24500 Nm/arc.min.

Ελλείψει κίνησης:

Μαξ. 1 λεπτό τόξου.

Ταχύτητα εξόδου:

5 έως 60 στροφές/λεπτο

Ελάχιστη δυνατή ροπή:

1372 έως 78400 Nm

Μέγιστη επιτρεπόμενη ταχύτητα περιστροφής εξόδου:

80 στροφές/min

Σχήμα:

ΒX10C, ΒX27C, ΒX50C, ΒX100C ΒX120C, ΒX200C, ΒX320C, ΒX500C

Βάρος:

4.6 έως 154 kg

Χρώμα:

Σλιβέρ

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Συμπληκτικό ρομποτικό κιβώτιο RV μειωτής ταχύτητας ελάχιστη αντίδραση

Βρείτε την καλύτερη τιμή

RV-C Flanged Robot Speed Reducer Gearhead Κούφος άξονας

Βρείτε την καλύτερη τιμή

Φλάνγκες μειώσεως αρμονικών ταχυτήτων RV Gear Reducer Solid Series

Βρείτε την καλύτερη τιμή

RV-E Πλανητική τροχιά με φτερούγες, μειωτικό κιβώτιο ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Χωρό άξονα Εξαιρετική ακρίβεια και ακαμψία RV - C Series RV Reducer για ρομποτική

Ο μειωτής RV είναι ένας νέος μηχανισμός μετάδοσης που αναπτύχθηκε από το παραδοσιακό κυκλοειδές κιβώτιο ταχυτήτων και το πλανητικό κιβώτιο ταχυτήτων.σταθερή ακρίβεια και υψηλή απόδοσηΗ ισχύς του κινητήρα servo του βιομηχανικού ρομπότ μεταδίδεται μέσω του κιβωτίου ταχυτήτων του άξονα εισόδου του μειωτή,ώστε η μεγάλη ταχύτητα του άξονα εξόδου να συνδέεται για την επίτευξη του σκοπού της επιβράδυνσηςΗ αναλογία μετάδοσης των μεγάλων και μικρών γρανάζων είναι επίσης η αναλογία μετάδοσης.

Βασικά χαρακτηριστικά

Κατασκευή κούφου αγωγού
Αντίδραση μικρότερη από 1 τόξο. λεπτό.
Ελλείψεις κίνησης μικρότερες από 1 τόξο. λεπτό.

ΣπΕπαναπροσαρμογήσ

	Προδιαγραφές	Δρόμος εξόδου kgf-m(Nm)
	10	10(98)
	27	27(265)
	50	50(490)
	100	100(980)
	120	120(1176)
	200	200(1961)
	320	320(3136)
	400	400(3920)
	500	500(4900)

Πίνακας παραμέτρων της σειράς RV - C

Σχήμα	Σκληρότητα στροφής Nm/arc.min.	Μέγεθος (mm)		Επιτρεπόμενη ροπή κάμψης (Nm)	Επιτρεπόμενο φορτίο ώθησης (Ν)	Σκληρότητα στροφής	Αντίδραση/Αποτυχία
Σχήμα	Σκληρότητα στροφής Nm/arc.min.	Α	β	Επιτρεπόμενη ροπή κάμψης (Nm)	Επιτρεπόμενο φορτίο ώθησης (Ν)	Nm/arc.min.	arc.min	Καθορισμός ταχύτητας περιστροφής (Nm)
BX10C	421	28	119.2	686	5880	47	MAX1	±2.94
BX27C	1068	38.2	150.3	980	8820	147		±7.94
BX50C	1960	50.4	187.1	1764	11760	255		± 14.7
BX100C	2813	58.7	207.6	2450	13720	510		± 29.4
BX120C	2813	58.7	207.6	2450	13720	510		± 29.4
BX200C	9800	76	280.4	8820	19600	980		± 58.8
BX320C	12740	114.5	360.5	20580	29400	1960		± 94.1
BX500C	24500	125	413.4	34300	39200	3430		± 147.0

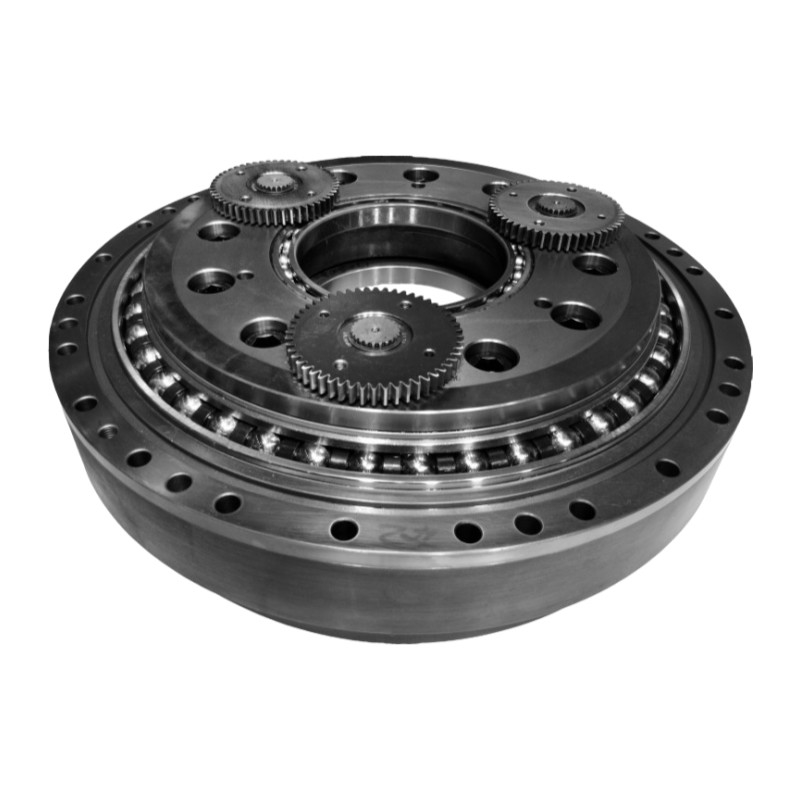

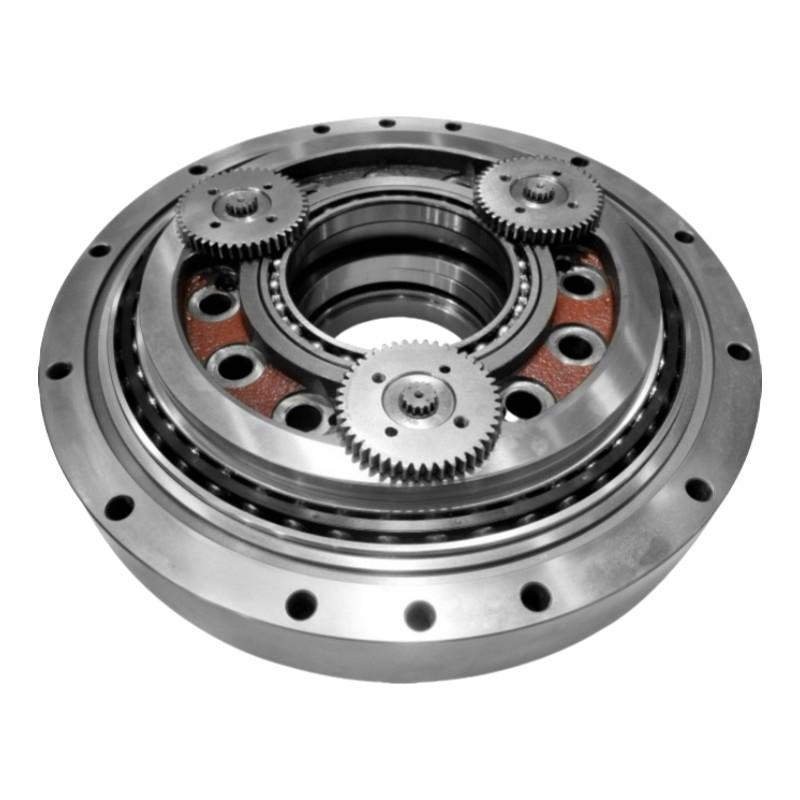

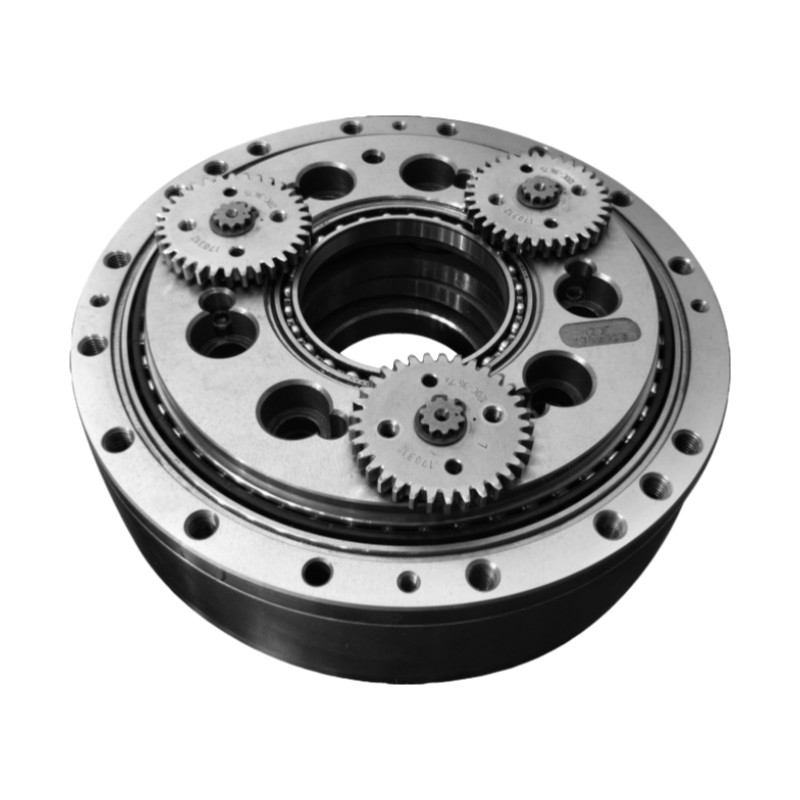

Λεπτομερείς εικόνες

Βασικά χαρακτηριστικά του RV - C Series Hollow Shaft RV Reducer
Προϊόν	Μειωτήρας RV κούφου άξονα
Υλικό	Χάλυβα, Αλουμίνιο
Σκληρότητα στροφής	421 έως 24500 Nm/arc.min.
Ταχύτητα εξόδου (r/min)	5 έως 60
Αντίδραση	Μαξ. 1 λεπτό τόξου.
Ελάχιστη εγκεκριμένη ροπή	1372 έως 78400 Nm
Μέγιστη επιτρεπόμενη ταχύτητα περιστροφής εξόδου	80 στροφές/min
Σχήμα	ΒX10C, ΒX27C, ΒX50C, ΒX100, ΒX120C, ΒX200C, ΒX320C, ΒX500C
Βάρος	4.6 έως 154kg
Εγγύηση	1 έτος

Εφαρμογή

Εργαλείο μηχανής πολλαπλών εργασιών
Στάκερ Κρέιν
Εργαστηριακά κέντρα διπλής στήλης
Πίνακας τροχιάς

Αλουμινίου Χάλυβα Μικρός κυκλοειδής μειωτής ταχύτητας κιβώτιο ταχυτήτων 4
