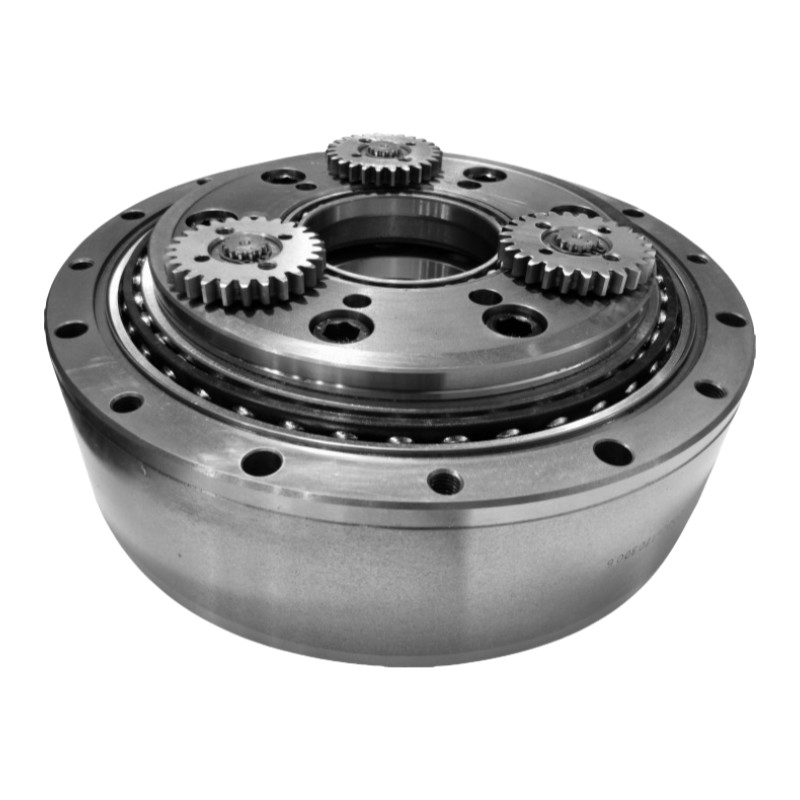

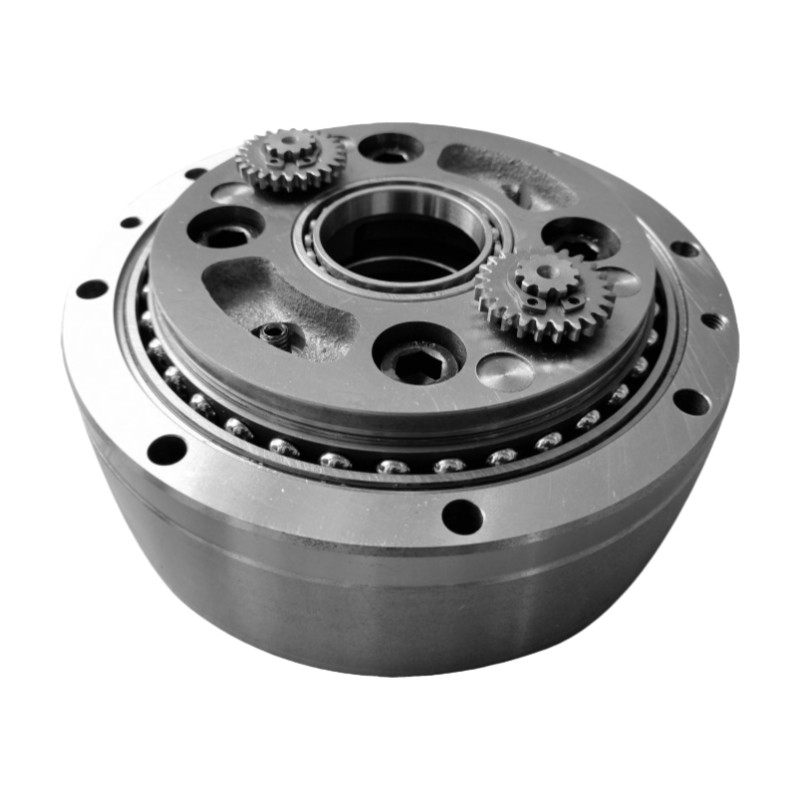

RV-C μηδενική αντίδραση Κυκλοειδής ελαττωτής ελαστικών για ρομποτική

Ρομποτική κυκλοειδής μειωτική ρόδα

Μηδενικός αντιδρασμόςκυκλοειδής μειωτικός τροχός

Ρομποτική μηδενική αντίδραση κυκλοειδές κιβώτιο ταχυτήτων

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

RV - C

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

RV-C μηδενική αντίδραση Κυκλοειδής ελαττωτής ελαστικών για ρομποτική

Λεπτομέρειες για το προϊόν

Προϊόν:

Μειωτήρας RV Σειράς C

Υλικό:

χάλυβας, αργίλιο

Σκληρότητα στροφής:

421 έως 24500 Nm/arc.min.

Ελλείψει κίνησης:

Μαξ. 1 λεπτό τόξου.

Ταχύτητα εξόδου:

5 έως 60 στροφές/λεπτο

Ελάχιστη δυνατή ροπή:

1372 έως 78400 Nm

Μέγιστη επιτρεπόμενη ταχύτητα περιστροφής εξόδου:

80 στροφές/min

Σχήμα:

ΒX10C, ΒX27C, ΒX50C, ΒX100C ΒX120C, ΒX200C, ΒX320C, ΒX500C

Βάρος:

4.6 έως 154 kg

Χρώμα:

Σλιβέρ

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Συμπληκτικό ρομποτικό κιβώτιο RV μειωτής ταχύτητας ελάχιστη αντίδραση

Βρείτε την καλύτερη τιμή

RV-C Flanged Robot Speed Reducer Gearhead Κούφος άξονας

Βρείτε την καλύτερη τιμή

Φλάνγκες μειώσεως αρμονικών ταχυτήτων RV Gear Reducer Solid Series

Βρείτε την καλύτερη τιμή

RV-E Πλανητική τροχιά με φτερούγες, μειωτικό κιβώτιο ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Μεγάλη αναλογία μείωσης ταχυτήτων Ακαμψία RV - C Series RV Speed Reducer Gearbox για ρομποτική

Name: RV-C μηδενική αντίδραση Κυκλοειδής ελαττωτής ελαστικών για ρομποτική
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - C
Availability: InStock

Ο μειωτής RV είναι ένας νέος μηχανισμός μετάδοσης που αναπτύχθηκε από το παραδοσιακό κυκλοειδές κιβώτιο ταχυτήτων και το πλανητικό κιβώτιο ταχυτήτων.σταθερή ακρίβεια και υψηλή απόδοση.

Ο περιστρεφόμενος ελαττωτής διανυσματικού είναι το βασικό στοιχείο των βιομηχανικών ρομπότ και η απόδοση μετάδοσης είναι αναμφίβολα ένας σημαντικός δείκτης απόδοσης μετάδοσης.η διαμετρική αλυσίδα συναρμολόγησης οδηγεί σε διαχωρισμό μεταξύ των τμημάτων, η οποία μπορεί να έχει ορισμένες επιπτώσεις στην απόδοση μετάδοσης.

Βασικά χαρακτηριστικά

Κατασκευή κούφου αγωγού
Αντίδραση μικρότερη από 1 τόξο. λεπτό.
Ελλείψεις κίνησης μικρότερες από 1 τόξο. λεπτό.

ΣπΕπαναπροσαρμογήσ

	Προδιαγραφές	Δρόμος εξόδου kgf-m(Nm)
	10	10(98)
	27	27(265)
	50	50(490)
	100	100(980)
	120	120(1176)
	200	200(1961)
	320	320(3136)
	400	400(3920)
	500	500(4900)

Πίνακας παραμέτρων της σειράς RV - C

Σχήμα	Σκληρότητα στροφής Nm/arc.min.	Μέγεθος (mm)		Επιτρεπόμενη ροπή κάμψης (Nm)	Επιτρεπόμενο φορτίο ώθησης (Ν)	Σκληρότητα στροφής	Αντίδραση/Αποτυχία
Σχήμα	Σκληρότητα στροφής Nm/arc.min.	Α	β	Επιτρεπόμενη ροπή κάμψης (Nm)	Επιτρεπόμενο φορτίο ώθησης (Ν)	Nm/arc.min.	arc.min	Καθορισμός ταχύτητας περιστροφής (Nm)
BX10C	421	28	119.2	686	5880	47	MAX1	±2.94
BX27C	1068	38.2	150.3	980	8820	147		±7.94
BX50C	1960	50.4	187.1	1764	11760	255		± 14.7
BX100C	2813	58.7	207.6	2450	13720	510		± 29.4
BX120C	2813	58.7	207.6	2450	13720	510		± 29.4
BX200C	9800	76	280.4	8820	19600	980		± 58.8
BX320C	12740	114.5	360.5	20580	29400	1960		± 94.1
BX500C	24500	125	413.4	34300	39200	3430		± 147.0

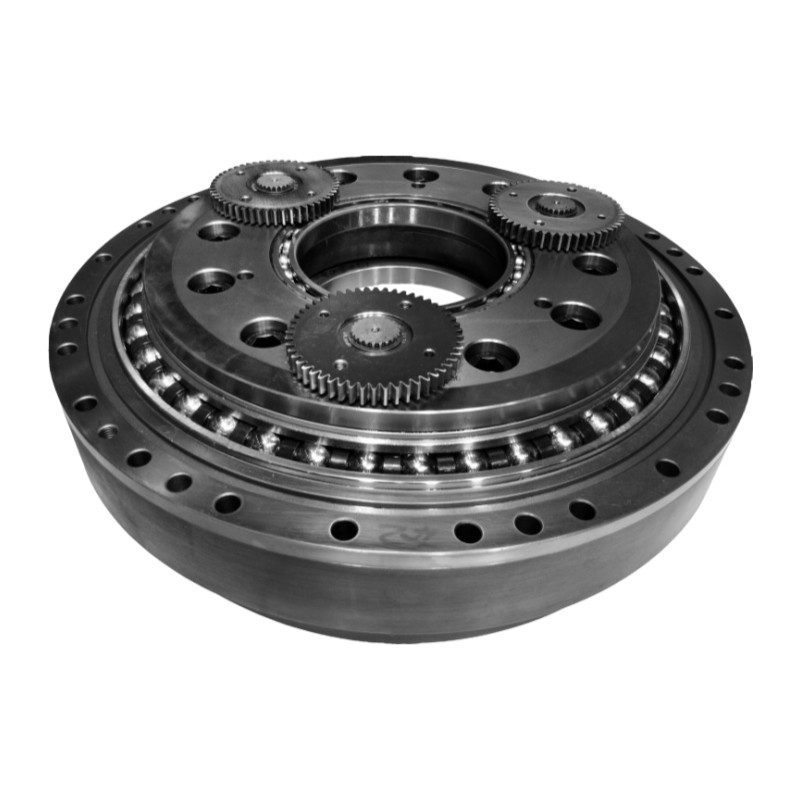

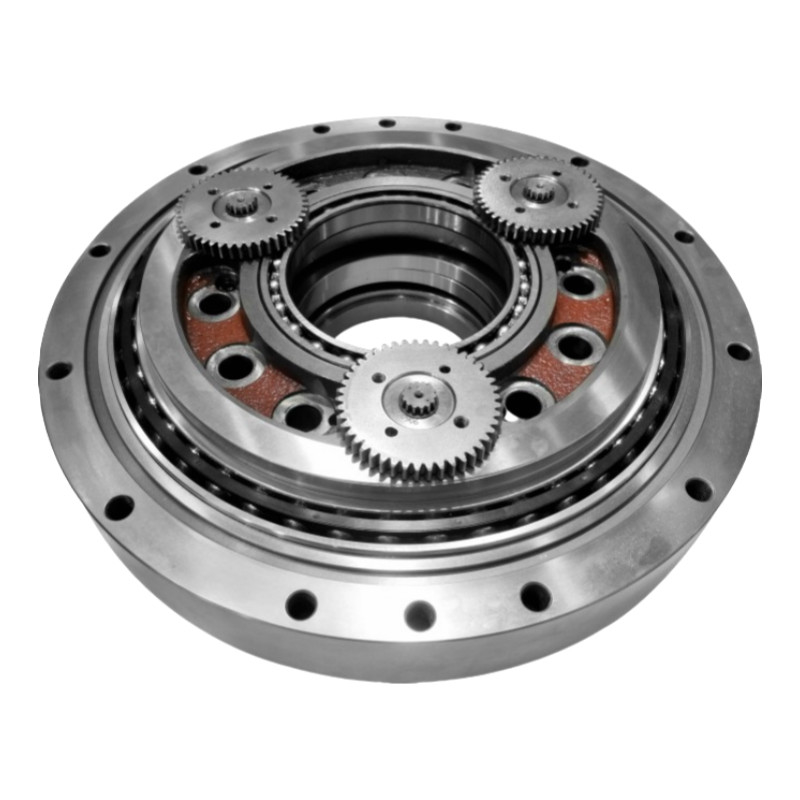

Λεπτομερείς εικόνες

Βασικά χαρακτηριστικά του RV - C Series Hollow Shaft RV Reducer
Προϊόν	Μειωτήρας RV κούφου άξονα
Υλικό	Χάλυβα, Αλουμίνιο
Σκληρότητα στροφής	421 έως 24500 Nm/arc.min.
Ταχύτητα εξόδου (r/min)	5 έως 60
Αντίδραση	Μαξ. 1 λεπτό τόξου.
Ελάχιστη εγκεκριμένη ροπή	1372 έως 78400 Nm
Μέγιστη επιτρεπόμενη ταχύτητα περιστροφής εξόδου	80 στροφές/min
Σχήμα	ΒX10C, ΒX27C, ΒX50C, ΒX100, ΒX120C, ΒX200C, ΒX320C, ΒX500C
Βάρος	4.6 έως 154kg
Εγγύηση	1 έτος

Εφαρμογή

Εργαλείο μηχανής πολλαπλών εργασιών
Στάκερ Κρέιν
Εργαστηριακά κέντρα διπλής στήλης
Πίνακας τροχιάς

RV-C μηδενική αντίδραση Κυκλοειδής ελαττωτής ελαστικών για ρομποτική 4
