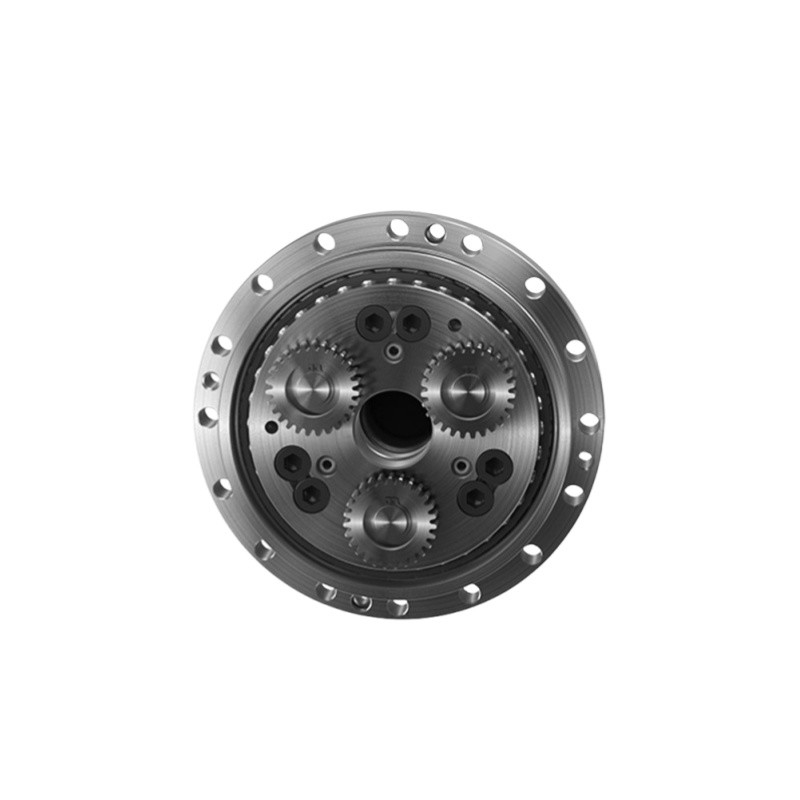

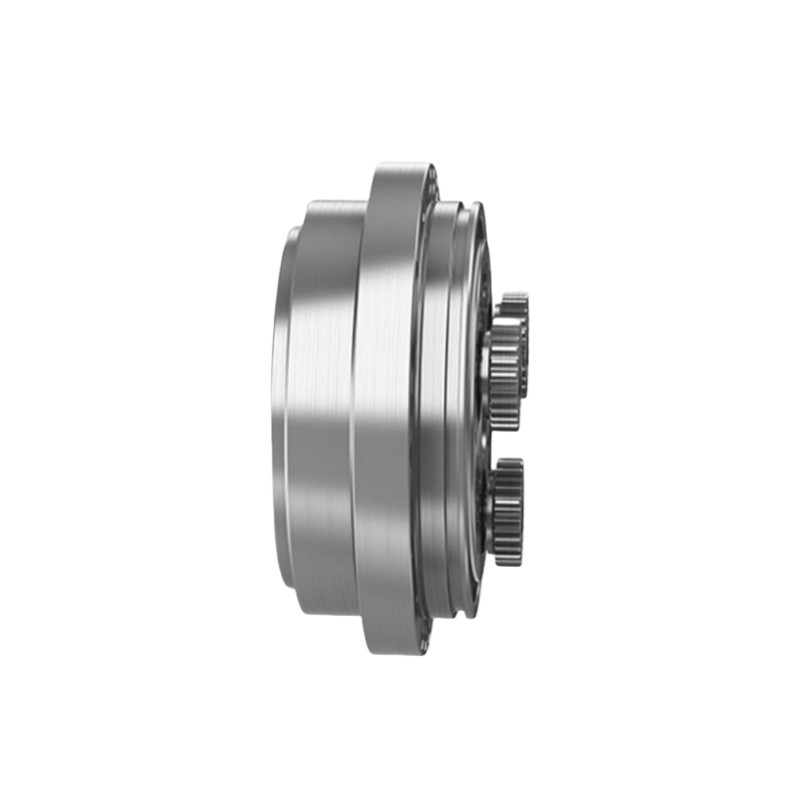

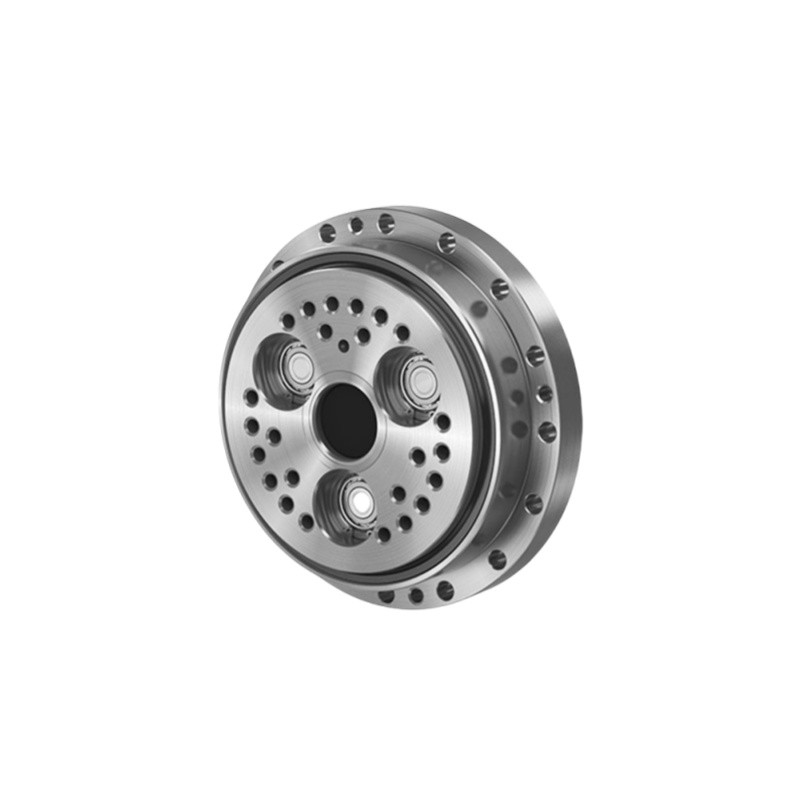

RV N Αρμονικός μειωτής ταχύτητας ρομπότ κυκλοειδής τροχιά Custom

RV N ρομπότ μειωτή ταχύτητας

Χαμηλωτής ταχύτητας αρμονικού ρομπότ

RV N Μείκτης κυκλοειδούς ταχυτήτου

Τόπος καταγωγής:

Jiangsu, Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

RV - N

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

RV N Αρμονικός μειωτής ταχύτητας ρομπότ κυκλοειδής τροχιά Custom

Λεπτομέρειες για το προϊόν

Προϊόν:

Συμπληκτικός μειωτής RV σειράς N

Υλικό:

χάλυβας, αργίλιο

Ελλείψει κίνησης:

Μαξ. 1 λεπτό τόξου.

Εκτιμημένη ροπή:

245 έως 4900 Nm

Ονομαστική ταχύτητα εξόδου:

15 r/min

Ελάχιστη δυνατή ροπή:

1225 έως 24500 Nm

Σχήμα:

ΒX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N

Βάρος:

30,8 έως 57,2 kg

Σχεδιασμένη Ζωή:

6000 ώρες

Χαρακτηριστικά:

Υψηλή ικανότητα ροπής, ελάχιστη αντίδραση, ανθεκτική απόδοση

Εφαρμογή:

Ρομποτική, μηχανική CNC, Αυτοματοποιημένα συστήματα παραγωγής

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Συμπληκτικό ρομποτικό κιβώτιο RV μειωτής ταχύτητας ελάχιστη αντίδραση

Βρείτε την καλύτερη τιμή

RV-C Flanged Robot Speed Reducer Gearhead Κούφος άξονας

Βρείτε την καλύτερη τιμή

Φλάνγκες μειώσεως αρμονικών ταχυτήτων RV Gear Reducer Solid Series

Βρείτε την καλύτερη τιμή

RV-E Πλανητική τροχιά με φτερούγες, μειωτικό κιβώτιο ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Μειωτικές ταχύτητες RV RV - N μειωτής

Name: RV N Αρμονικός μειωτής ταχύτητας ρομπότ κυκλοειδής τροχιά Custom
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - N
Availability: InStock

είναι γνωστά για την υψηλή τους ακρίβεια, το συμπαγές τους μέγεθος και τις εξαιρετικές δυνατότητες μετάδοσης ροπής.

Ο μειωτής RV χρησιμοποιείται για τις τρεις αρθρώσεις του ποδιού, της μέσης και του αγκώνα του ρομπότ με μεγάλη ροπή, και ο βιομηχανικός ρομπότ με μεγάλο φορτίο χρησιμοποιεί RV για τον πρώτο, τον δεύτερο και τον τρίτο άξονα.

Χαρακτηριστικά

Ποσοστό μείωσης υψηλών κινήσεων:

Οι μειωτές RV της σειράς N προσφέρουν σημαντικές αναλογίες μείωσης ταχυτήτων, που κυμαίνονται συνήθως από 30:1 έως 320:1 ή υψηλότερα.

Σύνθετο σχέδιο:

Σχεδιασμένη για να είναι συμπαγής και ελαφριά, η σειρά N είναι κατάλληλη για εφαρμογές όπου η εξοικονόμηση χώρου είναι απαραίτητη χωρίς να συμβιβάζεται με τις επιδόσεις.

Αρχή της αρμονικής κίνησης:

Χρησιμοποιεί τον αρμονικό μηχανισμό κίνησης που περιλαμβάνει flexspline, κυκλικό spline και γεννήτη κυμάτων για να επιτευχθεί υψηλή μείωση ταχυτήτων με ελάχιστη αντίδραση και εξαιρετική επαναληψιμότητα.

Ακριβότητα και ακρίβεια:

Γνωστοί για την υψηλή ακρίβεια και ακρίβεια τους, οι μειωτές RV σειράς N είναι κατάλληλοι για εφαρμογές που απαιτούν ακριβή έλεγχο κίνησης, όπως η ρομποτική, η αυτοματοποίηση και η αεροδιαστημική.

Προδιαγραφές

Πίνακας παραμέτρων της σειράς RV - N

Σχήμα	Τυπικός λόγος	Ονομαστική ροπή	Ονομαστική ταχύτητα εξόδου	Ζωή του σχεδιασμού	Επιτρεπόμενη επιτάχυνση/ ροπή επιβράδυνσης	Επιτρεπόμενο στιγμιαίο μέγιστο ροπή	Αντίδραση	Ελλείψει κίνησης	Επιτρεπόμενη ροπή κάμψης	Επιτρεπόμενο στιγμιαίο μέγιστο ροπή κάμψης	Επιτρεπόμενο ακτινοβολικό φορτίο	Βάρος.
		(Nm)	(rpm)	(η)	(Nm)	(Nm)	(arc.min.)	(arc.min.)	(Nm)	(Nm)	(Ν)	(σε κιλά)
BX25N	41	245	15	6000	612	1225	1	1	784	1568	6975	3.8
	81
	107.66
	126
	137
	164.07
BX42N	41	412	15	6000	1029	2058			1660	3320	12662	6.3
	81
	105
	126
	141
	164.07
BX80N	41	784	15	6000	1960	3920			2150	4300	14163	9.3
	81
	101
	129
	141
	171
BX125N	41	1225	15	6000	3062	6125			3430	6860	19804	13.9
	81
	102.17
	121
	145.61
	161
	179.18
BX160N	41	1600	15	6000	4000	8000			4000	8000	20619	22.1
	81
	102.81
	125.21
	156
	201
BX500N	81	4900	15	6000	12250	24500			11000	22000	40486	57.2
	105
	123
	144
	159
	192.75

Βασικά χαρακτηριστικά

Βασικά χαρακτηριστικά των συσσωρευτών μείωσης RV - N Series
Προϊόν	Μειωτήρας RV κούφου άξονα
Υλικό	Χάλυβα, Αλουμίνιο
Σκληρότητα στροφής	421 έως 24500 Nm/arc.min.
Ονομαστική ταχύτητα εξόδου	15 στροφές/λεπτο
Αντίδραση	Μαξ. 1 λεπτό τόξου.
Ελάχιστη εγκεκριμένη ροπή	1225 έως 24500 Nm
Σχήμα	ΒX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N
Βάρος	30,8 έως 57,2 kg
Ζωή του σχεδιασμού	6000 ώρες
Εφαρμογή	Ρομποτική, μηχανική CNC, Αυτοματοποιημένα συστήματα παραγωγής
Ειδικότητα	Υψηλή ικανότητα ροπής, ελάχιστη αντίδραση, ανθεκτική απόδοση
Εγγύηση	1 έτος

Εφαρμογή

Πίνακας τροχιάς
Γραμμή FMS

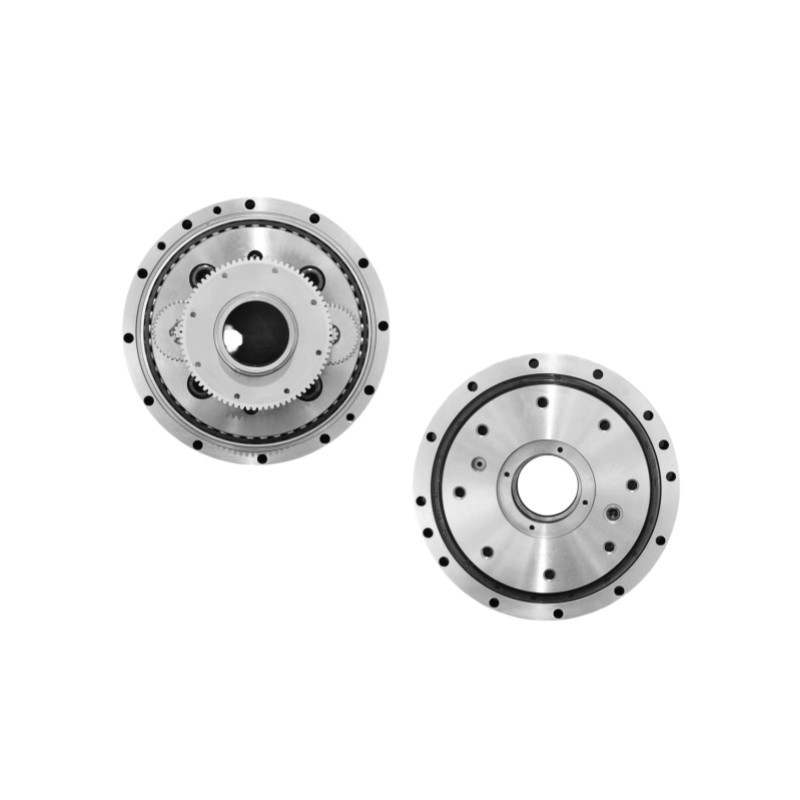

RV N Αρμονικός μειωτής ταχύτητας ρομπότ κυκλοειδής τροχιά Custom 1
