Εργατικό μειωτήρα RV υψηλής ακρίβειας για βιομηχανική ρομποτική και αυτοματοποίηση

Βιομηχανικός μειωτής RV υψηλής ακρίβειας

Βιομηχανική ρομποτική RV μειωτής

Αυτοματοποίηση RV Reducer

Place of Origin:

Jiangsu, China

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Model Number:

RV - E

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Εργατικό μειωτήρα RV υψηλής ακρίβειας για βιομηχανική ρομποτική και αυτοματοποίηση

Λεπτομέρειες για το προϊόν

Product:

Solid Shaft E Series RV Reducer

Material:

Steel, Aluminum

Torsional Rigidity:

372 to 7448 Nm/arc.min.

Rated torque:

167 to 4410 Nm

Output Torque:

17 to 450 Nm

Lost motion:

MAX. 1 Arc.min.

Rated output speed:

15 r/min

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Weight:

4.7 to 66.4 kg

Color:

Sliver

Design life:

6000 hours

Warranty:

1 Year

Application:

3C automation, Precision CNC machine tools, Glass polishing equipment, Humanoid robot, Laser equipment

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Packaging Details

Carton Box

Delivery Time

3-4 Weeks

Payment Terms

T/T

Supply Ability

20000 Sets per Month

Συγγενικά προϊόντα

Συμπληκτικό ρομποτικό κιβώτιο RV μειωτής ταχύτητας ελάχιστη αντίδραση

Βρείτε την καλύτερη τιμή

RV-C Flanged Robot Speed Reducer Gearhead Κούφος άξονας

Βρείτε την καλύτερη τιμή

Φλάνγκες μειώσεως αρμονικών ταχυτήτων RV Gear Reducer Solid Series

Βρείτε την καλύτερη τιμή

RV-E Πλανητική τροχιά με φτερούγες, μειωτικό κιβώτιο ταχυτήτων

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Εργατικό μειωτήρα RV υψηλής ακρίβειας για βιομηχανική ρομποτική και αυτοματοποίηση

Ο μειωτής RV είναιχρησιμοποιείται για τις τρεις αρθρώσεις της μέσης και του αγκώνα του ποδιού του ρομπότ με μεγάλη ροπή, και το βιομηχανικό ρομπότ με μεγάλο φορτίο χρησιμοποιεί RV για έναν, δύο και τρεις άξονες.Σε σύγκριση με τον αρμονικό μειωτή, το κλειδί για το RV μειωτή βρίσκεται στην τεχνολογία επεξεργασίας και τη διαδικασία συναρμολόγησης. RV μειωτή έχει υψηλότερη αντοχή κόπωσης, δυσκαμψία και ζωή.

Βασικά χαρακτηριστικά

Μηδενική αντίδραση: Ένα από τα βασικά χαρακτηριστικά των μειωτών RV είναι η λειτουργία μηδενικής αντίδρασης, εξασφαλίζοντας ακριβή τοποθέτηση και ομαλή μετάδοση κίνησης.
Υψηλή ακρίβεια: Οι μειωτές RV παρέχουν υψηλή ακρίβεια και επαναληψιμότητα, καθιστώντας τους κατάλληλους για εφαρμογές που απαιτούν ακριβή έλεγχο κίνησης.
Υψηλή χωρητικότητα ροπής: Παρά το συμπαγές τους μέγεθος, οι μειωτές RV μπορούν να χειριστούν υψηλά φορτία ροπής, καθιστώντας τους κατάλληλους για απαιτητικές εφαρμογές.
Χαμηλός θόρυβος και δονήσεις: λειτουργούν με χαμηλά επίπεδα θορύβου και δονήσεων, εξασφαλίζοντας ομαλή και ήσυχη λειτουργία, η οποία είναι απαραίτητη σε πολλές εφαρμογές, συμπεριλαμβανομένης της ρομποτικής και της αυτοματοποίησης.

ΣπΕπαναπροσαρμογήσ

	Προδιαγραφές	Δρόμος εξόδου kgf-m(Nm)
	20	17(167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160(1568)
	320	320(3136)
	450	450(4410)

Πίνακας παραμέτρων της σειράς RV - E

Σχήμα	Σκληρότητα στροφής	Μέγεθος (mm)		Δομική ροπή (T0)	Ονομαστική ταχύτητα εξόδου (N0)	Σκληρότητα στροφής	Ελλείψει κίνησης		Αντίδραση	Επιτρεπόμενη ροπή κάμψης (Nm)	Επιτρεπόμενο φορτίο ώθησης (Ν)	Βάρος (kg)
Σχήμα	Nm/arc.min.	Α	β	Δομική ροπή (T0)	Ονομαστική ταχύτητα εξόδου (N0)	Nm/arc.min.	arc.min	Καθορισμός ταχύτητας περιστροφής (Nm)	Πλησιάζω.	Επιτρεπόμενη ροπή κάμψης (Nm)	Επιτρεπόμενο φορτίο ώθησης (Ν)	Βάρος (kg)
BX20E	372	20.1	113.3	167Nm	15 στροφές/λεπτο	49	MAX1	±5.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412Nm		108		±12.3		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		±32.3		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		± 94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±132.0		8820	24500	66.4

Λεπτομερείς εικόνες

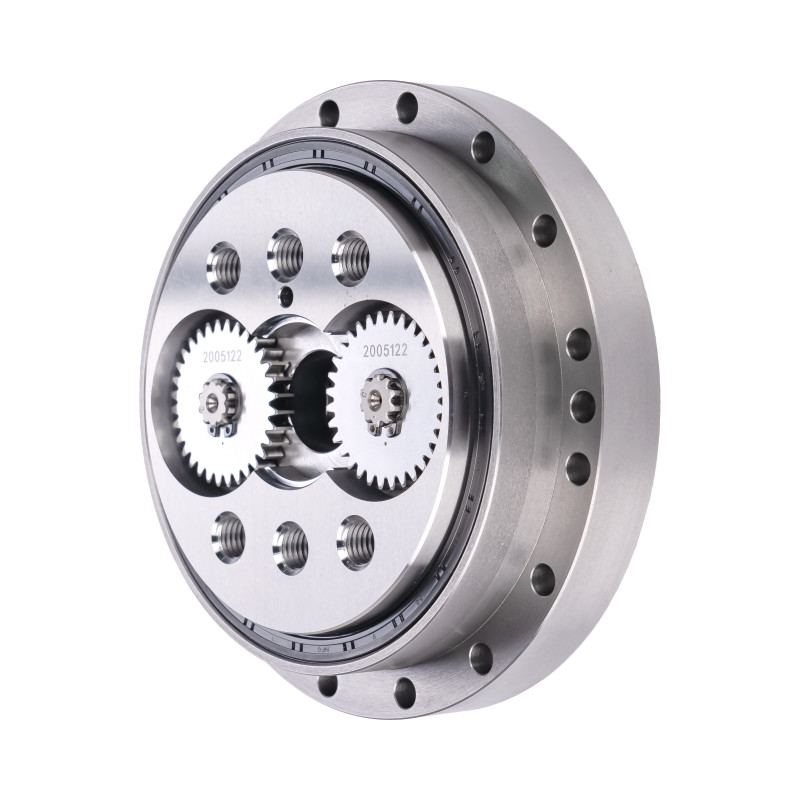

Εργατικό μειωτήρα RV υψηλής ακρίβειας για βιομηχανική ρομποτική και αυτοματοποίηση 1

Βασικά χαρακτηριστικά του RV - E Series Solid Shaft RV Reducer
Προϊόν	Μειωτήρας RV στερεού άξονα
Υλικό	Χάλυβα, Αλουμίνιο
Τυπικός λόγος	57 έως 160
Δρόμος εξόδου	17 έως 450 Nm
Σκληρότητα στροφής	372 έως 7448 Nm/arc.min.
Δομική ροπή	167 έως 4410 Nm
Αντίδραση	Μαξ. 1 λεπτό τόξου.
Ελάχιστη εγκεκριμένη ροπή	833 έως 22050 Nm
Ονομαστική ταχύτητα εξόδου	15 στροφές/λεπτο
Σχήμα	ΒX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Βάρος	40,7 έως 66,4 kg
Ζωή του σχεδιασμού	6000 ώρες
Εγγύηση	1 έτος

Εφαρμογή

Στρώσεις ρομποτικών άξονων με κατακόρυφη αρθρωτική κίνηση
SCARA, Pick & Place
Δείκτης κεφαλής μηχανής

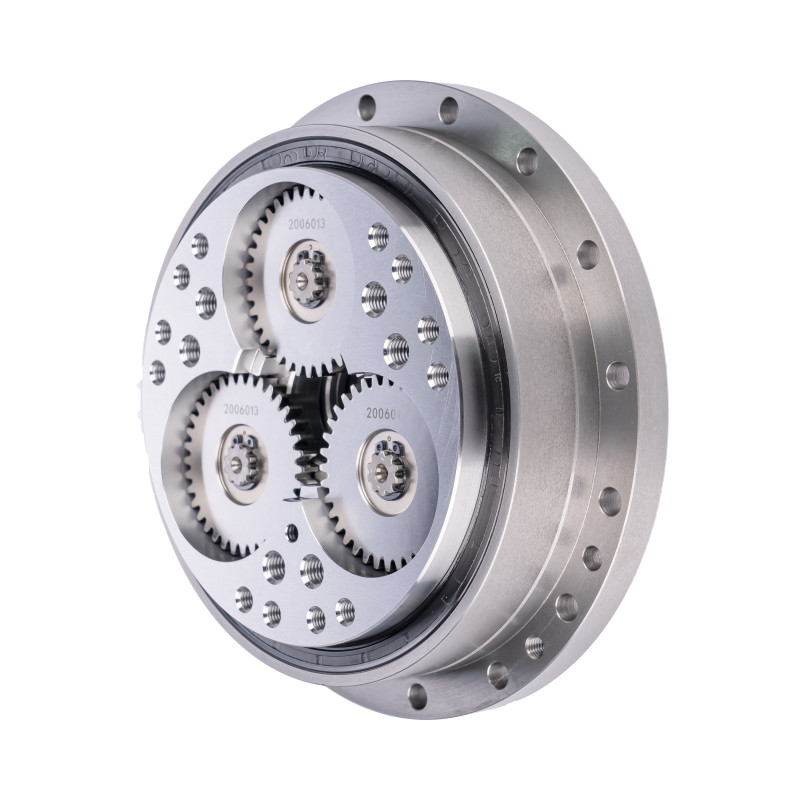

Εργατικό μειωτήρα RV υψηλής ακρίβειας για βιομηχανική ρομποτική και αυτοματοποίηση 4

Γενικές ερωτήσεις

Ποια είναι τα οφέλη μιας κυκλοειδούς κίνησης;

Τα κυκλοειδή κιβώτια ταχυτήτων προσφέρουν αρκετά πλεονεκτήματα, συμπεριλαμβανομένων των υψηλών αναλογιών μείωσης, του συμπαγούς σχεδιασμού, της εξαιρετικής αντοχής φορτίου, της ελάχιστης αντίδρασης και της εξαιρετικής αντοχής σε σοκ.Αυτά τα χαρακτηριστικά τα καθιστούν ιδανικά για εφαρμογές που απαιτούν ακριβή έλεγχο της κίνησης και αξιοπιστία κάτω από βαριά φορτία.

Οι κυκλοειδείς μειωτικές ταχύτητες έχουν αντίδραση;

Τα πλεονεκτήματα των κυκλοειδών γρανάζων έναντι των πλανητικών γρανάζων
Πρακτικά χωρίς αντίδραση για όλη τη ζωή, υψηλότερη ακαμψία, πιο συμπαγές σχεδιασμό.

Πώς λειτουργεί ένας κυκλοειδής μειωτής RV;

Ο άξονας εισόδου είναι τοποθετημένος εκκεντρικά σε ρουλεμάν (συνήθως κυλινδρικό ρουλεμάν), προκαλώντας τον κυκλοειδή δίσκο να κουνιέται σε κύκλο.Ο κυκλοειδής δίσκος θα περιστρέφονται ανεξάρτητα γύρω από το ρουλεμάν καθώς σπρώχνεται κατά του δακτυλιδιού εργαλείων.

Τι είναι ο μειωτής ταχύτητας RV;

Ο μειωτής RV είναι ένας μειωτής ελέγχου υψηλής ακρίβειας με κυκλοειδή δομή μείωσης τροχών.ο μειωτής έχει τα χαρακτηριστικά του μικρού μεγέθους, ελαφρύ, υψηλή ακαμψία και αντοχή σε υπερφόρτωση.
