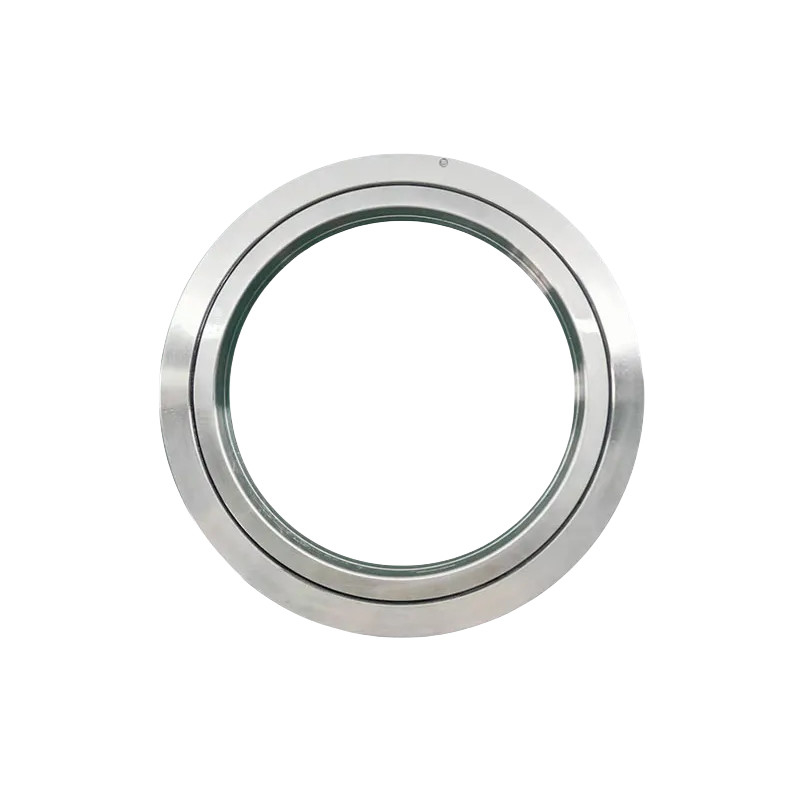

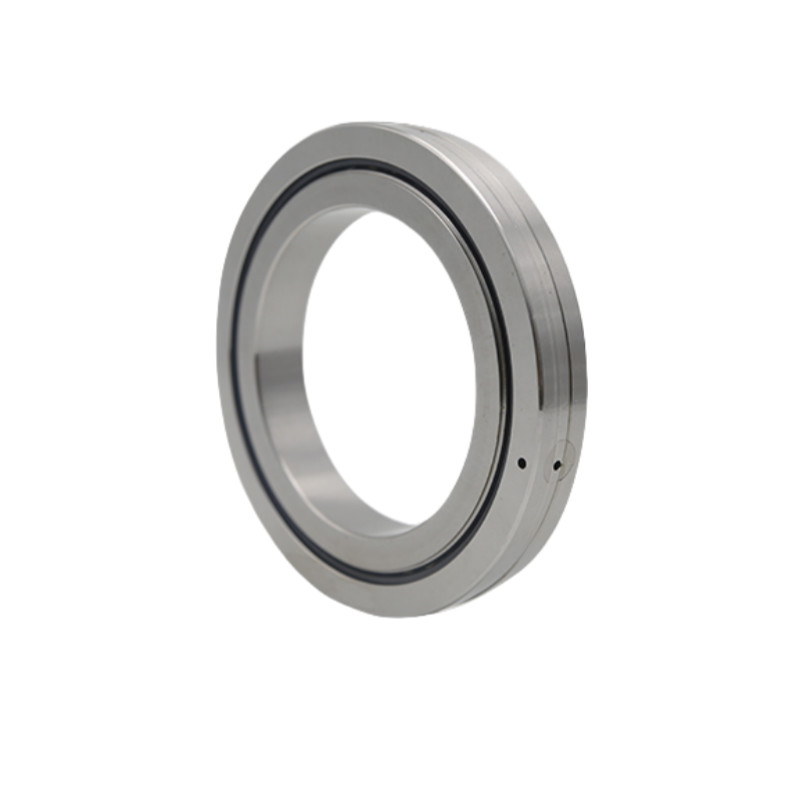

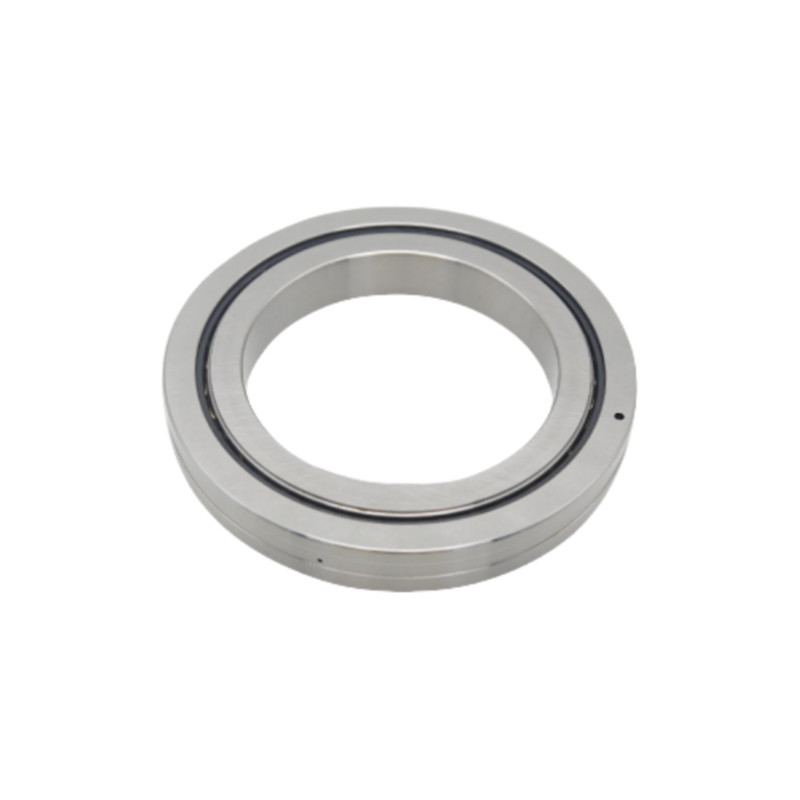

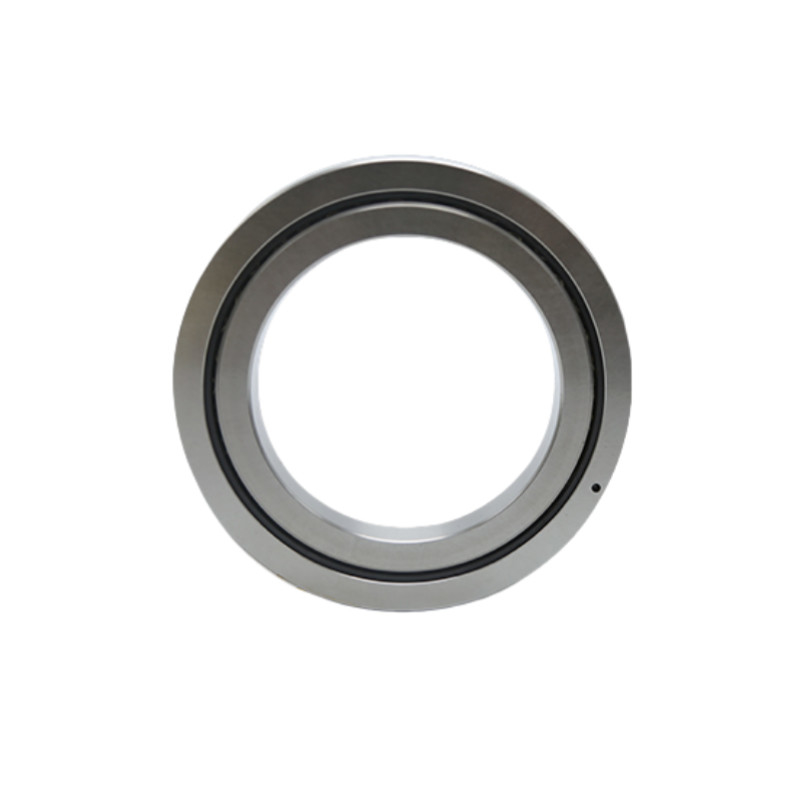

Συσκευές ακρίβειας ράβδοι διατροχών υψηλής χωρητικότητας φορτίου σειρά CRBH

Συσκευές ακρίβειας Λεκάνια διασταυρούμενων κυλινδρών

Μεγάλη χωρητικότητα σταυροτροχιακών ρουλεάντων

Συνεχείς στροφές

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Σειρά CRBH

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Συσκευές ακρίβειας ράβδοι διατροχών υψηλής χωρητικότητας φορτίου σειρά CRBH

Λεπτομέρειες για το προϊόν

Σχήμα:

CRBH2008 έως CRBH50040

Προϊόν:

Συνεχείς στροφές

Υλικό:

Σιδηροδρομικά οχήματα

Ταυτότητα:

20 έως 500 mm

Υπερβολικό:

36 έως 600 mm

Διάμετρος κύκλου κυλίνδρου Dpw:

27 έως 548,8 mm

Τσάμφερ:

0.5 έως 2,5 στροφές/min

Βάρος:

00,04 έως 26kg

Εγγύηση:

1 έτος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 σύνολο

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Ειδικό ρυμουλκούμενο ρομπότ σειράς RV για βιομηχανικά ρομπότ

Βρείτε την καλύτερη τιμή

SHF SHG Χαρμονικά ελαττωματικά ρουλεάνια Ειδικό ρουλεάν για ρομπότ

Βρείτε την καλύτερη τιμή

Δοκιμαστικές συσκευές

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Συνεχείς στροφές

Name: Συσκευές ακρίβειας ράβδοι διατροχών υψηλής χωρητικότητας φορτίου σειρά CRBH
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Σειρά CRBH
Availability: InStock

Η σειρά CRBH (εσωτερικοί και εξωτερικοί δακτυλικοί ως σύνολο,ultra-thin) απαιτεί εγκατάσταση λόγω του εξαιρετικά λεπτού σχεδιασμού του και της απουσίας τρυπών τοποθέτησης στους εξωτερικούς και εσωτερικούς δακτυλίους για τη στερέωση της φλάντζας και του καθίσματος υποστήριξηςΕπιπλέον, δεδομένου ότι τόσο οι εξωτερικοί όσο και οι εσωτερικοί δακτύλιοι είναι ολοκληρωμένες δομές, η εγκατάσταση δεν επηρεάζει τις επιδόσεις, έτσι ώστε να είναι δυνατή η επίτευξη σταθερής ακρίβειας περιστροφής και ροπής,που είναι κατάλληλο για καταστάσεις στις οποίες οι εξωτερικοί και οι εσωτερικοί δακτύλιοι περιστρέφονται, αλλά απαιτούν μικροποίηση του μεγέθους.

Τα διασταυρούμενα ρυμουλκούμενα είναι ρυμουλκούμενα υψηλής ακρίβειας και υψηλής ακαμψίας, και η δομική τους κατασκευή είναι ιδιαίτερα κατάλληλη για την υποστήριξη πολύπλοκων φορτίων, συμπεριλαμβανομένων των ακτινικών,αξιακές και αναποδογυριστικές στιγμέςΤα διασταυρωμένα ρυμουλκούμενα χρησιμοποιούνται ευρέως σε πεδία υψηλής ζήτησης, όπως οι μηχανικές αρθρώσεις βραχίονων, τα βιομηχανικά ρομπότ, οι περιστρεφόμενοι πίνακες μηχανημάτων εργαλείων και οι συσκευές περιστροφής ακριβείας.

Κανόνες για το μοντέλο και την ονομασία

CRBH	70	13	ΑΠ	C1	P5
Όνομα μοντέλο	Ονομαστική εσωτερική διάμετρος (mm)	Ονομαστικό πλάτος (mm)	Τρόπος σφράγισης • Μη σημαδεμένο: μη σφραγισμένο • UU: σφραγίδες και στις δύο πλευρές • U: μονομερή σφραγίδα ζώνης	Ραδιακή διαφάνεια • Τ1: αρνητική διαγραφή (προφόρτωση) • C1: θετική κάθαρση • C2: μεγάλη ανοικτή θέση	Επίπεδο ακρίβειας • P6 • P5 • P4 • Π2

Χαρακτηριστικά

1Υψηλή ακρίβεια: ακρίβεια P4, ακρίβεια P2
2. Υψηλή ακαμψία: Αυτό το ρυμουλκούμενο σειράς έχουν προφόρτωση
3. Μεγάλο φορτίο:Αυτό το ρυμουλκούμενο σειράς μπορεί να αντέξει διπλή κατεύθυνση αξιακό φορτίο, ακτινοβολία φορτίο και κλίση στιγμή
4Μικρό μέγεθος: Αυτό το ρουλεμάν μπορεί να εξοικονομήσει χώρο για μηχανήματα εργαλείων

Προδιαγραφές

Συσκευές ακρίβειας ράβδοι διατροχών υψηλής χωρητικότητας φορτίου σειρά CRBH 1

Αριθμός μοντέλου.	Διάσταση					Αγκώνας		Βασικό ονομαστικό φορτίο		Βάρος
	Διάσταση					Αγκώνας		(Ράδιο)		Βάρος
	Ταυτότητα	Υπερβολικό	Διάμετρος κύκλου κυλίνδρου Dpw	Υψόμετρο	Τσάμπερ Ρμίν	ds (μέγιστο)	Στ (μίν.)	ΚΑΝ	Σημείο KN	Κίλο
	(μμ)	(μμ)	Διάμετρος κύκλου κυλίνδρου Dpw	Β Β1	Τσάμπερ Ρμίν	ds (μέγιστο)	Στ (μίν.)	ΚΑΝ	Σημείο KN	Κίλο
CRBH2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
CRBH2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
CRBH3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
CRBH3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
CRBH4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
CRBH4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
CRBH5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
CRBH6013	60	90	74	13	0.6	68	82	18	24.3	0.3
CRBH7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
CRBH8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
CRBH9016	90	130	108	16	1	98	118	31.4	45.3	0.75
CRBH10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
CRBH10020	100	150	123	20	1	113	133	33.1	50.9	1.45
CRBH11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
CRBH11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
CRBH11020	110	160	133	20	1	120	143	34	54	1.56
CRBH12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
CRBH12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
Ειδικότερα:	130	160	144.5	15	0.6	137	152	25	46.7	0.72
Επικαιροποιημένο	130	190	158	25	1.5	143	174	69.5	107	2.82
CRBH14016	140	175	154.8	16	1	147	162	25.9	50.1	1
CRBH14025	140	200	168	25	1.5	154	185	74.8	121	2.96
CRBH15013	150	180	164	13	0.6	157	172	27	53.6	0.68
CRBH15025	150	210	178	25	1.5	164	194	76.8	128	3.16
CRBH15030	150	230	188	30	1.5	173	211	100	156	5.3
CRBH16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
CRBH17020	170	220	191	20	1.5	184	198	29	62.1	2.21
CRBH18025	180	240	210	25	1.5	195	225	84	143	3.44
CRBH19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
CRBH20025	200	260	230	25	2	215	245	84.2	157	4
CRBH20030	200	280	240	30	2	221	258	114	200	6.7
CRBH20035	200	295	247.7	35	2	225	270	151	252	9.6
Επικαιροποιημένα	220	280	250.1	25	2	235	265	92.3	171	4.1
Επικαιροποιημένο	240	300	269	25	2.5	256	281	68.3	145	4.5
CRBH25025	250	310	277.5	25	2.5	265	290	69.3	150	5
CRBH25030	250	330	287.5	30	2.5	269	306	126	244	8.1
CRBH25040	250	355	300.7	40	2.5	275	326	195	348	14.8
CRBH30025	300	360	328	25	2.5	315	340	76.3	178	5.9
CRBH30035	300	395	345	35	2.5	322	368	183	367	13.4
CRBH30040	300	405	351.6	40	2.5	326	377	212	409	17.2
CRBH35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
CRBH40035	400	480	440.3	35	2.5	422	459	156	370	14.5
CRBH40040	400	510	453.4	40	2.5	428	479	241	531	23.5
CRBH45025	450	500	474	25	1	464	484	61.7	182	6.6
CRBH50025	500	550	524.2	25	1	514	534	65.5	201	7.3
CRBH50040	500	600	548.8	40	2.5	526	572	239	607	26

Εφαρμογή


Βιομηχανική αυτοματοποίηση	Ιατρικός εξοπλισμός	Αεροδιαστημική	Εξοπλισμός ακριβείας
