Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Σειρά RU
 |

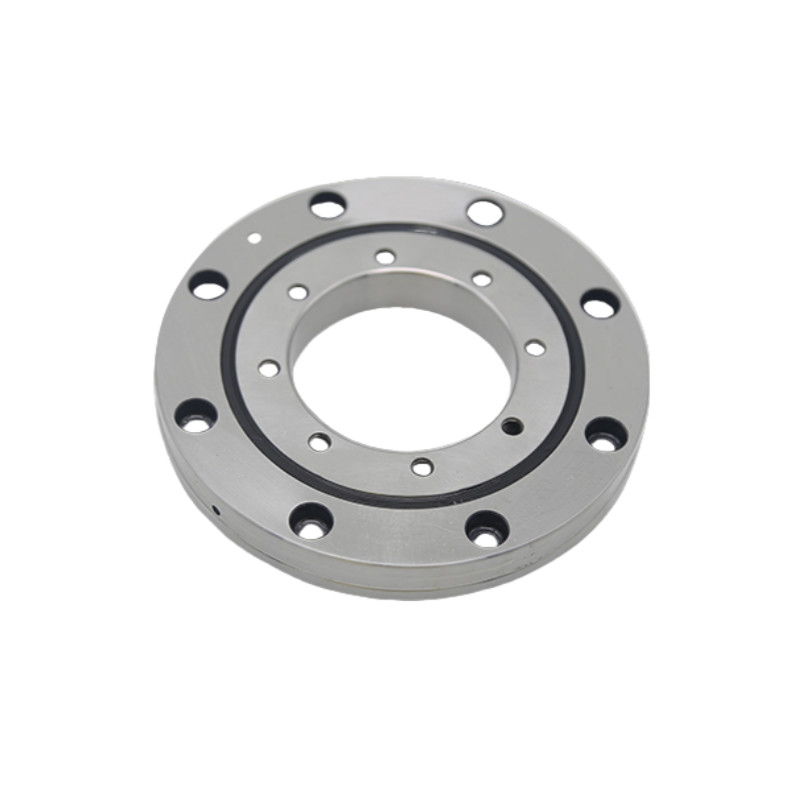

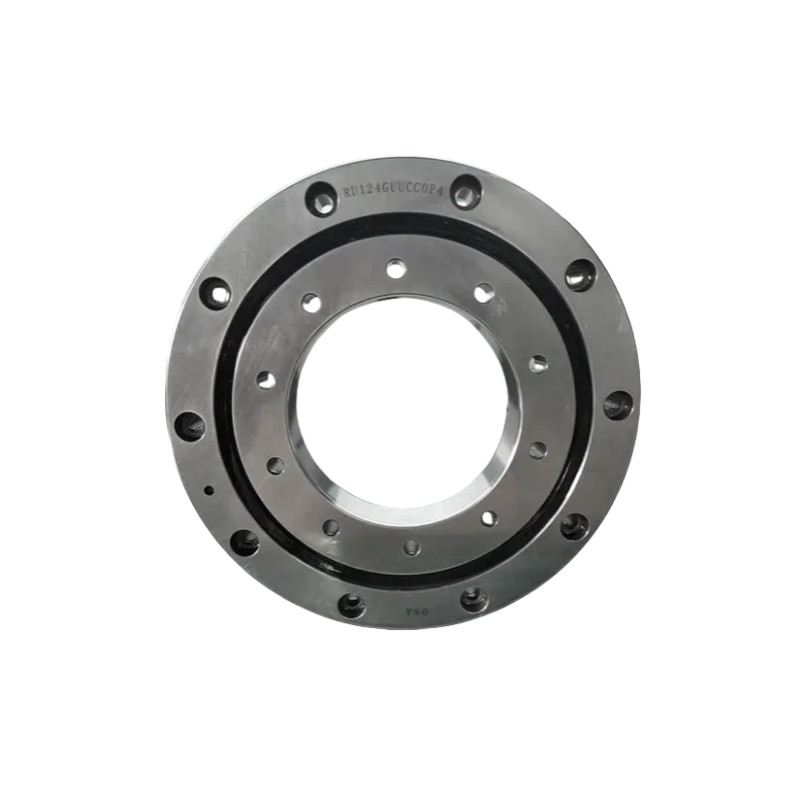

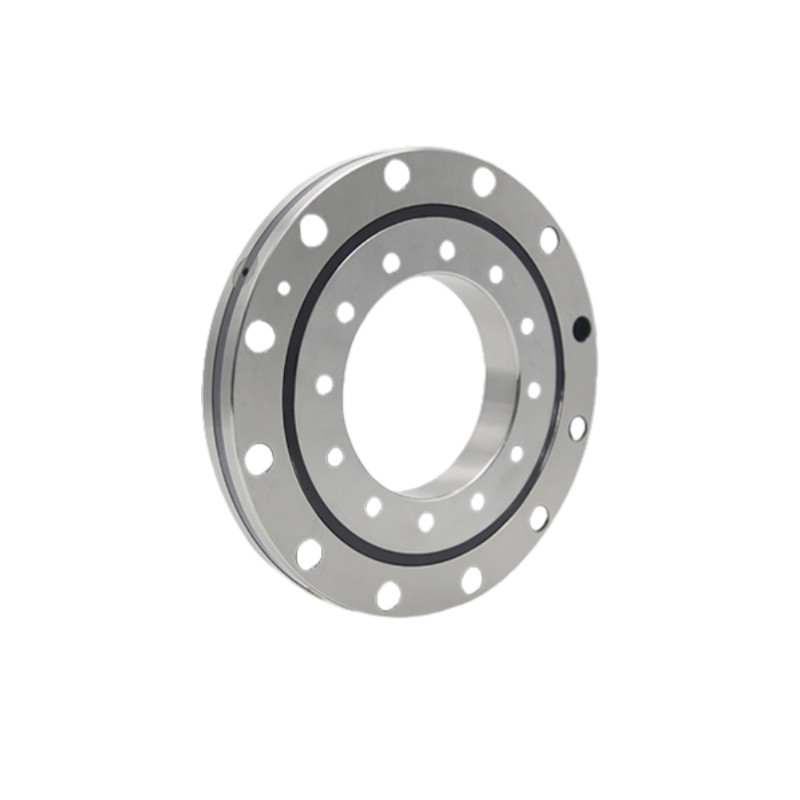

Σειρά RU (Ενσωματωμένος εσωτερικός και εξωτερικός δακτύλιος με οπές τοποθέτησης), δεδομένου ότι τόσο οι εξωτερικοί όσο και οι εσωτερικοί δακτύλιοι έχουν οπές τοποθέτησης, δεν είναι απαραίτητο να στερεώνεται η φλέβα και η στήριξη κατά τη διάρκεια της εγκατάστασης του καθίσματος.Επιπλέον, λόγω της συνολικής δομής τόσο των εξωτερικών όσο και των εσωτερικών δακτυλίων, η εγκατάσταση δεν έχει σχεδόν καμία επίδραση στις επιδόσεις, επιτυγχάνοντας έτσι σταθερή ακρίβεια περιστροφής και ροπή.Διορθωτικό για καταστάσεις κατά τις οποίες οι εξωτερικοί και οι εσωτερικοί δακτύλιοι περιστρέφονται. |
Κανόνες για το μοντέλο και την ονομασία
| ΕΤ | 124 | ΑΠ | CC0 | Π2 | G ή X | G ή X |
| Όνομα μοντέλο | Διάμετρος κλίσης (mm) |
Τρόπος σφράγισης
• Μη σημαδεμένο: μη σφραγισμένο • UU: σφραγίδες και στις δύο πλευρές (εξωτερική δαχτυλική τρύπα) • U: μονόπλευρη σφραγίδα ζώνης (μη αντιεγκλωβισμένη πλευρά του εξωτερικού δακτυλίου) |
Ραδιακή διαφάνεια
• CC0: αρνητική διαφάνεια (προφόρτωση) • C0: θετική κάθαρμα |
Επίπεδο ακρίβειας
• P5 • P4 • Π2 |
Κατεύθυνση τρύπας στερέωσης
• Κανένας: οι εσωτερικοί και οι εξωτερικοί δακτυλικοί είναι και οι δύο αντεντοπικές τρύπες και προς την ίδια κατεύθυνση • Γ:Οι εσωτερικοί και οι εξωτερικοί δακτυλικοί είναι και οι δύο βυθισμένες τρύπες και σε αντίθετη κατεύθυνση • X: Τρύπα του δαχτυλιδιού, αλλά εσωτερική δαχτυλίδα με σύρμα (μέσα από τρύπα) |
Σύμβολο προσαρμογής
• Κανένας: κανένας συνημμένος • -N: με βρύση λάδι |
Χαρακτηριστικά
1Υψηλή ακρίβεια: ακρίβεια P4, ακρίβεια P2
2. Υψηλή ακαμψία: Αυτό το ρυμουλκούμενο σειράς έχουν προφόρτωση
3. Μεγάλο φορτίο:Αυτό το ρυμουλκούμενο σειράς μπορεί να αντέξει διπλή κατεύθυνση αξιακό φορτίο, ακτινοβολία φορτίο και κλίση στιγμή
4Μικρό μέγεθος: Αυτό το ρουλεμάν μπορεί να εξοικονομήσει χώρο για μηχανήματα εργαλείων
Προδιαγραφές
| Σχήμα | Μέγεθος | Διάσταση ώμου | Βασική ονομαστική φόρτιση ((Ραδιακή) | Βάρος | Εσωτερικός δακτύλιος | Εξωτερικός δακτύλιος | ||||||||
| Εσωτερικός δακτύλιος | Εξωτερικός δακτύλιος | Η σκηνή του Ρολέρ Πιτς. | Υψόμετρο | Τσάμφερ | Αρ | Στ | Κεντρική διαφάνεια της τρύπας. PCD1 | Μέγεθος τρύπας τοποθέτησης | Εγκατάσταση του κεντρικού διαγράμματος. PCD2 | Μέγεθος τρύπας τοποθέτησης | ||||
| d | D | ΔΕΠ | Β | rmin | Ds | Δχ | ΣΧ | ΣΧ | Κίλο | |||||
| RU28 | 10 | 52 | 28 | 8 | 0.3 | 24 | 29.5 | 2.9 | 2.4 | 0.12 | 16 | Διάφραξη 4-M3 μέσα από τρύπα | 42 | 6-Dia3.4 μέσα από τρύπα |
| Διάσωση 6.5 αντιβομβίδα, βάθος 3.3 | ||||||||||||||
| RU42 | 20 | 70 | 41.5 | 12 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 | 28 | Διάτρηση 6-M3 | 57 | 6-Dia3.4 μέσα από τρύπα |
| Διάσωση 6.5 αντιβομβίδα, βάθος 3.3 | ||||||||||||||
| RU52 | 25 | 80 | 52.5 | 12 | 0.6 | 46.5 | 58.5 | 8.61 | 10.6 | 0.4 | 35 | Διάτρηση 6-M3 | 67 | 6-Dia3.4 μέσα από τρύπα |
| Διάσωση 6.5 αντιβομβίδα, βάθος 3.3 | ||||||||||||||
| RU66 | 35 | 95 | 66 | 15 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 | 45 | Τρίχωμα 8-M4 μέσα από τρύπα | 83 | 6-Dia4,5 μέσα από τρύπα |
| Διάτρηση 8, βάθος 4.4 | ||||||||||||||
| RU85 | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 | 65 | Τρίχωμα 8-M5 μέσα από τρύπα | 105 | 8-Dia5.5 μέσα από τρύπα |
| Διάσωση 9,5, βάθος 5.4 | ||||||||||||||
| RU124G | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-Dia5,5 μέσα από τρύπα | 148 | 10-Dia5,5 μέσα από τρύπα |
| Διάσωση 9,5, βάθος 5.4 | Διάσωση 9,5, βάθος 5.4 | |||||||||||||
| RU124X | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-M5 νήμα μέσα από τρύπα | 148 | 10-Dia5,5 μέσα από τρύπα |
| Διάσωση 9,5, βάθος 5.4 | ||||||||||||||
| RU148G | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-Dia9 μέσα από τρύπα | 187 | 12-Dia9 μέσα από τρύπα |
| Διάσωση 14, βάθος 8.6 | Διάσωση 14, βάθος 8.6 | |||||||||||||
| RU148X | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | Δαχτυλίδι 12-M8 μέσα από τρύπα | 187 | 12-Dia9 μέσα από τρύπα |
| Διάσωση 14, βάθος 8.6 | ||||||||||||||
| RU178G | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-Dia9 μέσα από τρύπα | 217 | 12-Dia9 μέσα από τρύπα |
| Διάσωση 14, βάθος 8.6 | Διάσωση 14, βάθος 8.6 | |||||||||||||
| RU178X | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | Δαχτυλίδι 12-M8 μέσα από τρύπα | 217 | 12-Dia9 μέσα από τρύπα |
| Διάσωση 14, βάθος 8.6 | ||||||||||||||
| RU228G | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-Dia11 μέσα από τρύπα | 270 | 12-Dia11 μέσα από τρύπα |
| Διάφραση 17.5 αντίποδα, βάθος 10.8 | Διάφραση 17.5 αντίποδα, βάθος 10.8 | |||||||||||||
| RU228X | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-M10 νήμα μέσα από τρύπα | 270 | 12-Dia11 μέσα από τρύπα |
| Διάφραση 17.5 αντίποδα, βάθος 10.8 | ||||||||||||||
| RU297G | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-Dia14 μέσα από τρύπα | 350 | 16-Dia14 μέσα από τρύπα |
| Διάβιο 20, βάθος 13. | Διάβιο 20, βάθος 13. | |||||||||||||
| RU297X | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-M12 νήμα μέσα από τρύπα | 350 | 16-Dia14 μέσα από τρύπα |
| Διάβιο 20, βάθος 13. | ||||||||||||||
| RU445G | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-Dia14 μέσα από τρύπα | 505 | 24-Dia14 μέσα από τρύπα |
| Διάβιο 20, βάθος 13. | Διάβιο 20, βάθος 13. | |||||||||||||
| RU445X | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-M12 νήμα μέσα από τρύπα | 505 | 24-Dia14 μέσα από τρύπα |
| Διάβιο 20, βάθος 13. | ||||||||||||||
Εφαρμογή
|
|
|
|
| Βιομηχανική αυτοματοποίηση | Ιατρικός εξοπλισμός | Αεροδιαστημική | Εξοπλισμός ακριβείας |
