Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Σειρά RA
 |

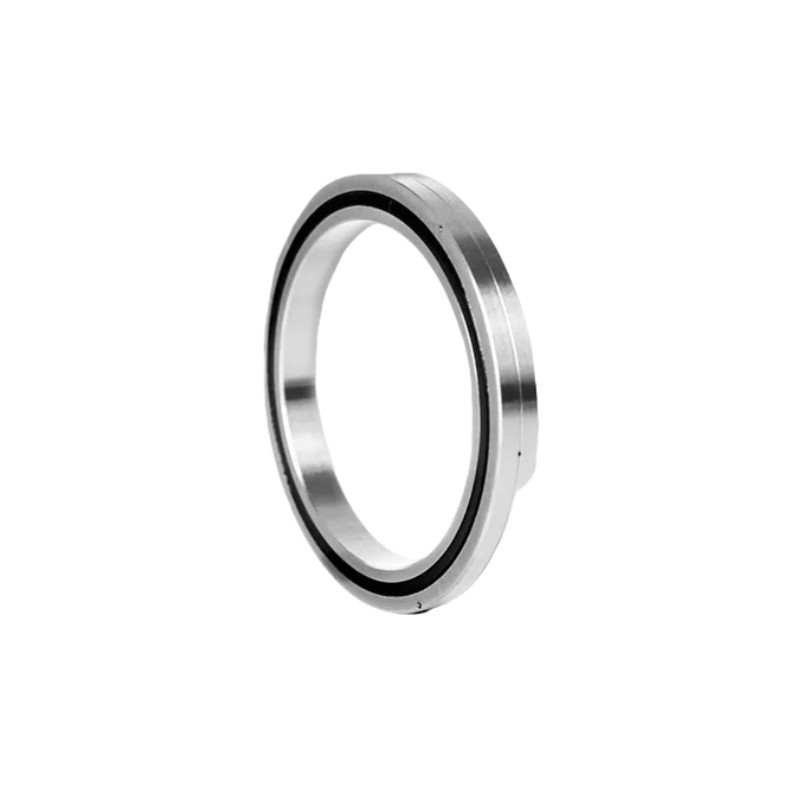

Η σειρά RA (ολοκληρωμένος εσωτερικός δακτύλιος, διαιρεμένος εξωτερικός δακτύλιος, υπερ-τεχνός) είναι ένα συμπαγές μοντέλο που μειώνει το πάχος των εσωτερικών και εξωτερικών δακτυλίων τύπου RB στο όριο που είναι παρόμοιο με τη σειρά RB,η δομή διχασμένου εξωτερικού δακτυλίου είναι πιο κατάλληλη για μέρη που απαιτούν ελαφρύ βάρος και συμπαγή σχεδίαση, όπως ρομπότ και ρομποτικά χέρια περιστροφής θέσης. |
Κανόνες για το μοντέλο και την ονομασία
| ΑΡ | 100 | 20 | ΑΠ | CC0 | Π2 |
| Όνομα μοντέλο | Ονομαστική εσωτερική διάμετρος (mm) | Ονομαστικό πλάτος (mm) |
Τρόπος σφράγισης
• Μη σημαδεμένο: μη σφραγισμένο • UU: σφραγίδες και στις δύο πλευρές • U: μονομερή σφραγίδα ζώνης |
Ραδιακή διαφάνεια
• CC0: αρνητική διαφάνεια (προφόρτωση) • C0: θετική κάθαρμα • C1: μεγάλη ανοικτή θέση |
Επίπεδο ακρίβειας
• Ασημείωτο: κανονικό επίπεδο (επίπεδο 0) • P6 • P5 • P4 • Π2 ※ Παρακαλούμε συμβουλευτείτε μας για την ακρίβεια του τύπου RA |
Χαρακτηριστικά
1Υψηλή ακρίβεια: ακρίβεια P4, ακρίβεια P2
2. Υψηλή ακαμψία: Αυτό το ρυμουλκούμενο σειράς έχουν προφόρτωση
3. Μεγάλο φορτίο:Αυτό το ρυμουλκούμενο σειράς μπορεί να αντέξει διπλή κατεύθυνση αξιακό φορτίο, ακτινοβολία φορτίο και κλίση στιγμή
4Μικρό μέγεθος: Αυτό το ρουλεμάν μπορεί να εξοικονομήσει χώρο για μηχανήματα εργαλείων
Προδιαγραφές
| Αριθμός μοντέλου. | Μέγεθος (mm) | Υψόμετρα ώμων | Βασική ονομαστική φόρτιση ((Ραδιακή) | Βάρος | ||||||
| Ταυτότητα | Υπερβολικό | Διάμετρος πεδίου κυλίνδρου | Υψόμετρο | Τσάμφερ | Αρ | Στ | ||||
| d | D | ΔΕΠ | Β Β1 | rmin | ΔΣ | Δχ | ΣΧ | ΣΧ | Κίλο | |
| RA5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RA6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RA7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RA9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RA10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RA11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RA12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RA13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RA14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RA15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RA16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RA17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RA18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RA19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RA20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
Εφαρμογή
|
|
|
|
| Βιομηχανική αυτοματοποίηση | Ιατρικός εξοπλισμός | Αεροδιαστημική | Εξοπλισμός ακριβείας |
