ΥΡΤΣ Γυριστικά ρουλεμάν για τραπέζι

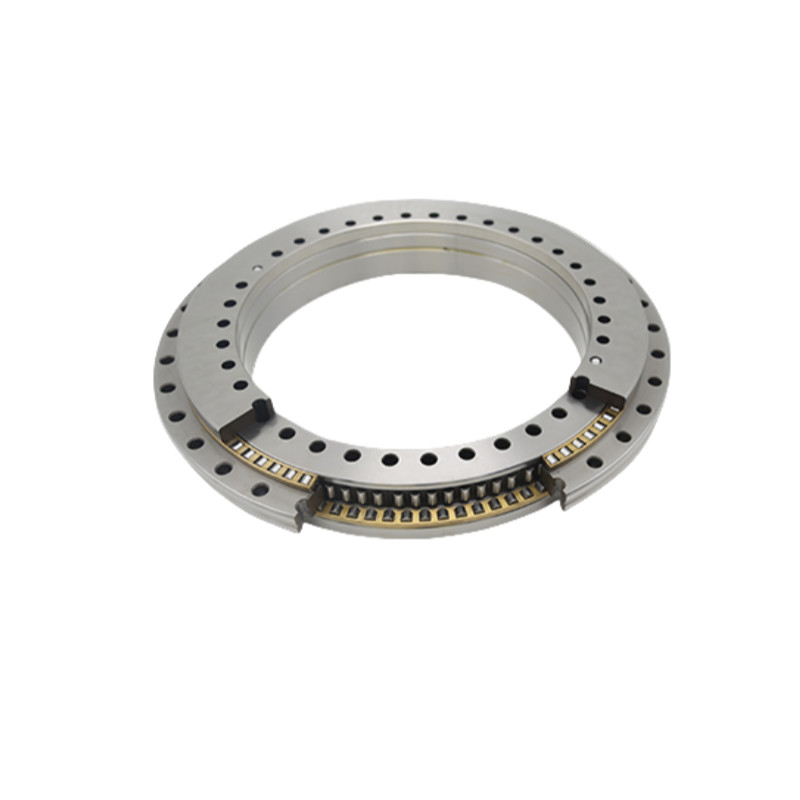

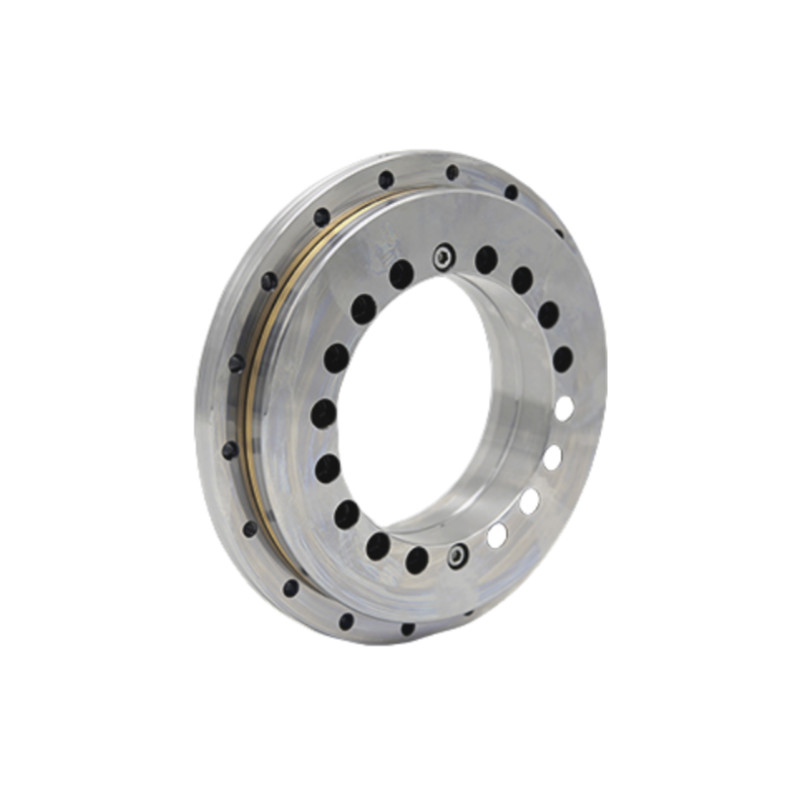

Τα βασικά ρυμουλκούμενα περιστρεφόμενου τραπεζιού YRTS είναι σχεδιασμένα με ακτινοειδή πλήρη ρόλο, δύο ομάδες αξιακών ρόλων βελόνων, συναρμολόγηση κλουβιού, εξωτερικό δαχτυλίδι, εσωτερικό δαχτυλίδι με L-τομή και δεύτερο δαχτυλίδι.Το εξωτερικό δαχτυλίδι και το εσωτερικό δαχτυλίδι είναι εξοπλισμένα με τρύπες στερέωσηςΗ δομή ελαστικού τροχιακού τραπεζιού YRT είναι ικανή να αντέχει διμερές αξιακό φορτίο, ακτινοβολικό φορτίο και ροή κλίσης.Αυτό το ρουλεμάν της σειράς έχει ένα προφόρτωμα που εφαρμόζεται πριν αφήσει το εργοστάσιοΤο ρουλεμάν αυτό είναι ιδιαίτερα κατάλληλο για εφαρμογές που απαιτούν υψηλή ακρίβεια, υψηλή δυσκαμψία, χαμηλή ταχύτητα,και μια σύντομη περίοδο περιστροφής, όπως περιστρεφόμενα τραπέζια, κεφαλές δείκτη και περιστρεφόμενες κεφαλές άλεσης. Αυτό το ρουλεμάν προσφέρει αξιακή και ακτινική ακρίβεια λειτουργίας για να ταιριάζει στις ειδικές σας απαιτήσεις.

Εισαγωγή

Η μέτρηση της γωνιακής μετατόπισης αποτελεί κρίσιμη πτυχή της σύγχρονης βιομηχανίας.Είναι απαραίτητο να μετρηθεί με ακρίβεια και να ελέγξει την γωνιακή μετατόπιση.
Σήμερα, οι κωδικοποιητές σχάρας και μαγνητικών πύλη είναι οι πιο συχνά χρησιμοποιούμενες συσκευές για τη μέτρηση της γωνιακής μετατόπισης.υψηλή ακρίβεια (η υψηλότερη γωνία ανάλυσης είναι < 2 τόξο δευτερόλεπτα), αντοχή σε λεκέδες, χωρίς ηλεκτρική επαγωγή, και υψηλή προσαρμοστικότητα στις συνθήκες.
Το ρουλεμάν YRT, σε συνδυασμό με αυτό το σύστημα μέτρησης, προσφέρει απαράμιλλη ακρίβεια, ικανό να αντέχει διμερές αξιακό φορτίο, ακτινοβολικό φορτίο και ροή κλίσης.Αυτό το καθιστά ιδανική λύση για εφαρμογές υψηλής ακρίβειας, συμπεριλαμβανομένων των περιστρεφόμενων τραπεζών υψηλής ακρίβειας στις βιομηχανίες μηχανημάτων εργαλείων, των χωριστικών κεφαλιών, των επιστημονικών πειραμάτων και μετρήσεων κ.λπ.
*X* Τα σήματα εξόδου σε πραγματικό χρόνο είναι η βέλτιστη λύση για εφαρμογές άμεσης κίνησης.

Εισαγωγή της δομής

Το σύστημα μέτρησης της ποιότητας χάλυβα της Αυστρίας AMOSIN αποτελείται από τρία κύρια στοιχεία: πόδια από χάλυβα, κεφαλή ανάγνωσης και ηλεκτρονική μονάδα αξιολόγησης.Τα πόδια από χάλυβα τοποθετήθηκαν στο εσωτερικό δαχτυλίδι του ρυμουλκούμενου (σχήμα 2)Το κεφάλι ανάγνωσης τοποθετήθηκε στο εξωτερικό δαχτυλίδι του ρουλεμπορίου (εικόνα 1).αλλά όχι σε άμεση επαφήΥπάρχει διαχωρισμός 0,1 ∼ 0,2 mm μεταξύ τους.
Κατά τη διάρκεια της λειτουργίας, το ρουλέν περιστρέφεται και τα πόδια από χάλυβα και η κεφαλή ανάγνωσης (εικόνα 3) κινούνται χωρίς επαφή μεταξύ τους.Τα δεδομένα που συλλέγονται με επαγωγή μεταφέρονται στη συνέχεια στην ηλεκτρονική αξιολόγηση (σχήμα 6) μέσω του καλωδίου (σχήμα 5)Η ηλεκτρονική αξιολόγηση μετατρέπει στη συνέχεια τις πληροφορίες σε τετραγωνικά κύματα ή θετικά αρμονικά σήματα.που εισάγονται στο σύστημα αριθμητικού ελέγχου σε μηχανήματα εργαλείων για τη μέτρηση και τον έλεγχο της γωνιακής μετατόπισης.
Το σύστημα μέτρησης χάλυβα προσφέρει τα ακόλουθα πλεονεκτήματα:
Α. Ο μη-επικοινωνιακός επαγωγικός κωδικοποιητής έχει σχεδιαστεί για να ελαχιστοποιεί την φθορά, εξασφαλίζοντας μακροχρόνια αξιοπιστία.
Β. Η ακρίβεια είναι ισοδύναμη με εκείνη του οπτικού κωδικοποιητή, προσφέροντας υψηλή ακρίβεια μικρότερη των 2 τόξων δευτερολέπτων.
Γ. Το σύστημα μέτρησης διπλής κεφαλής ανάγνωσης επιτρέπει τη διόρθωση σε πραγματικό χρόνο κάθε απόκλισης του ακτίνου ρουλέα.
Δ. Υψηλής ταχύτητας, υψηλής δυναμικής ανάλυσης, υψηλής δυναμικής απόδοσης.
Ε. Χωρίς μαγνητικά στοιχεία, χωρίς αντίδραση υστερέζης, χωρίς απομαγνητισμό, χωρίς προβλήματα ασφάλειας.
Το προϊόν προστατεύεται με βαθμό προστασίας IP67, καθιστώντας το ανθεκτικό στην πίεση του νερού και την πυκνή σκόνη.Δεν είναι ευαίσθητο σε κανένα είδος βρωμιάς ή ρύπων..
Ο συμπαγής σχεδιασμός επιτρέπει την εγκατάσταση σε στενούς χώρους.
Το προϊόν είναι εύκολο στην εγκατάσταση και μπορεί να ρυθμιστεί γρήγορα.
Το προϊόν μπορεί να εκπέμπει κύματα sinus (1VPP) και κύματα τετραγωνικών (TTL).

Προδιαγραφές

Δράσεις

Εφαρμογή

Βιομηχανική αυτοματοποίηση	Ιατρικός εξοπλισμός	Αεροδιαστημική	Εξοπλισμός ακριβείας
