Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Σειρά VSI
Εισαγωγή

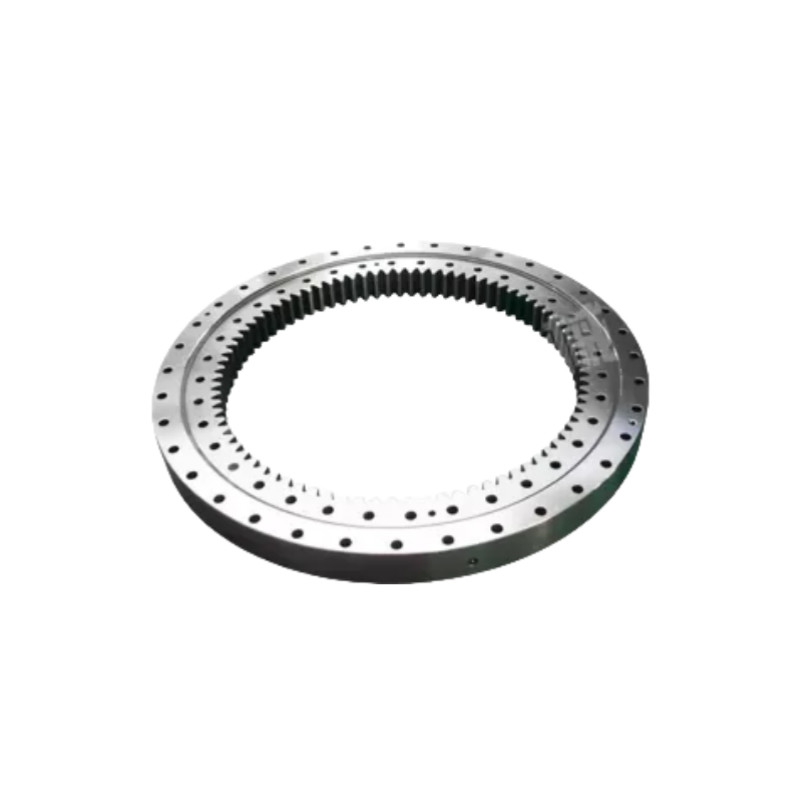

Το ελαστικό ρουλεμάν της σειράς VSI με τέσσερα σημεία επαφής με εσωτερικά δόντια ταχυτήτων είναι σχεδιασμένο για τοποθέτηση με σφραγίδα, εξοπλισμένο με φλιτζάνι ελαίου,και μπορεί να ρυθμιστεί σε μικρό εύρος ροπής διαχωρισμούΑυτό το ρουλεμάνιο είναι κατάλληλο για διάφορες συνθήκες εργασίας και μπορεί να ανταποκριθεί στην απαιτούμενη ακρίβεια.
Το ρουλεμάν της σειράς VSI είναι ικανό να αντέχει μεγάλα ακτινοβολία, αξιακά φορτία, στιγμές ανατροπής και άλλα ολοκληρωμένα φορτία.μετάδοση και ρύθμισηΗ συμπαγή δομή, η απλή εγκατάσταση και η εύκολη συντήρηση το καθιστούν ιδανικό για βαριές και χαμηλής ταχύτητας εφαρμογές, όπως μηχανήματα ανύψωσης, εκσκαφείς, πίνακες περιστροφής, ανεμογεννήτριες,Αστρονομικά τηλεσκόπιαΕίναι ένα πολύ ευέλικτο ρουλεμάν που χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες.
Χαρακτηριστικά των ρουλεμάν
1.Μεγάλη χωρητικότητα φορτίου:Τα ρουλεμάν μπορούν να αντέξουν σημαντικά ακτινοβολιακά, αξιακά και κλίση φορτίων στιγμής.
2.Ομαλή περιστροφή:Έχουν σχεδιαστεί για να επιτρέπουν ομαλή, συνεχής περιστροφή ακόμη και κάτω από βαρύ φορτίο.
3.Ακριβότητα:Ορισμένα ρουλεμάν σχεδιάζονται με υψηλή ακρίβεια για εφαρμογές όπου η ακριβής τοποθέτηση είναι κρίσιμη, όπως στα μηχανήματα ή τη ρομποτική.
Πώς Να Επιλέξετε Ένα Ραβδί Περικύκλωσης
1.Απαιτήσεις φορτίου:Καθορίζεται ο τύπος (άξονας, ακτίνας, ροή) και το μέγεθος του φορτίου.
2.Ακριβότητα:Μπορεί να απαιτούνται ρουλεμάν υψηλότερης ακρίβειας για ρομποτική ή ιατρικό εξοπλισμό.
3.Περιβαλλοντικοί παράγοντες:Σκεφτείτε τη σκόνη, την υγρασία και τη θερμοκρασία, καθώς αυτά μπορούν να επηρεάσουν την απόδοση του ρουλεμάν.
4.Σχεδιασμός στερέωσης:Ορισμένες εφαρμογές μπορούν να επωφεληθούν από σχεδιασμούς που τοποθετούνται σε φλάντζες για ευκολία εγκατάστασης.
Προδιαγραφές
| Σχήμα | Βασικές διαστάσεις | Διάσταση εγκατάστασης | Βασικό ονομαστικό φορτίο | Αδειοδότηση | ||||||||||||||
| D | d | Β | Β1 | H | Κάντε | Μ | Z | Εξωτερικός δακτύλιος | Εσωτερικός δακτύλιος | Αξιακό | Ραδιακό | |||||||
| Απόσταση από το κέντρο του πεδίου | Τρύπα στερέωσης | Απόσταση από το κέντρο του πεδίου | Τρύπα στερέωσης | Δυναμικό | Στατική | Δυναμικό | Στατική | Ραδιακό | Αξιακό | |||||||||
| VSI200414 | 486 | 325 | 44.5 | 44.5 | 56 | 335 | 5 | 67 | 460 | 24-φ14 | 375 | 24-M12 με βάθος 20 | 169 | 560 | 111 | 248 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200544 | 616 | 444 | 44.5 | 44.5 | 56 | 456 | 6 | 76 | 590 | 32-φ14 | 505 | 32-M12 με βάθος 20 | 188 | 740 | 123 | 325 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200644 | 716 | 546 | 44.5 | 44.5 | 56 | 558 | 6 | 93 | 690 | 36-φ14 | 605 | 36-M12 με βάθος 20 | 200 | 880 | 131 | 385 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200744 | 816 | 648 | 44.5 | 44.5 | 56 | 660 | 6 | 110 | 790 | 40-φ14 | 705 | 40-M12 με βάθος 20 | 211 | 1010 | 138 | 445 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200844 | 916 | 736 | 44.5 | 44.5 | 56 | 752 | 8 | 94 | 890 | 40-φ14 | 805 | 40-M12 με βάθος 20 | 222 | 1150 | 145 | 510 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200944 | 1016 | 840 | 44.5 | 44.5 | 56 | 856 | 8 | 107 | 990 | 44-φ14 | 905 | 44-M12 με βάθος 20 | 231 | 1280 | 151 | 570 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI201094 | 1166 | 984 | 44.5 | 44.5 | 56 | 1000 | 8 | 125 | 1091 | 48-φ14 | 1055 | 48-M12 με βάθος 20 | 244 | 1490 | 160 | 660 | 0 ~ 0.05 | 0 ~ 0.08 |

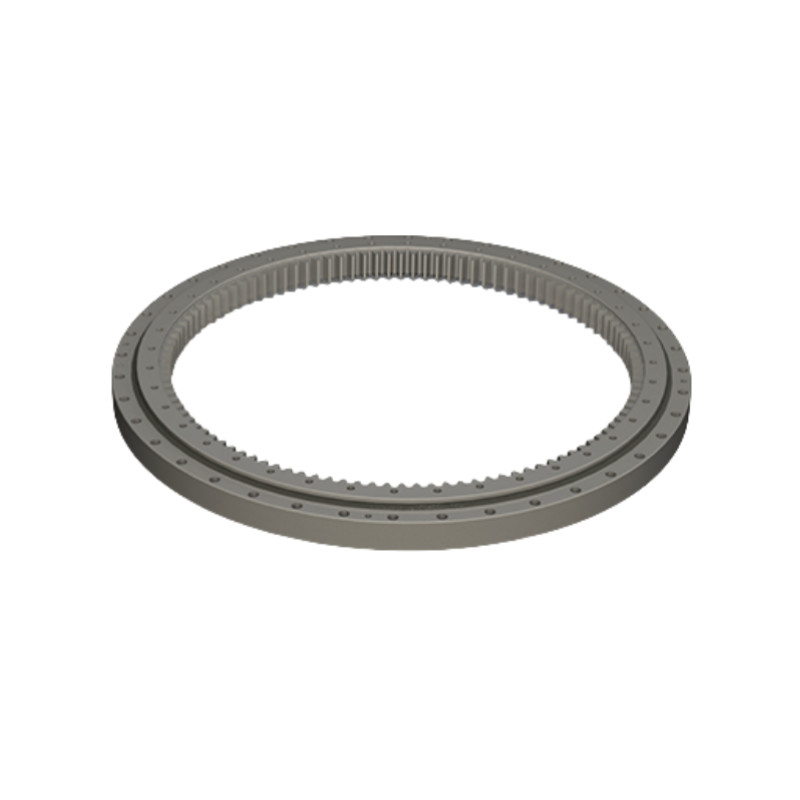

Σχεδίαση
Εφαρμογή
|
|
|
|
| Βιομηχανική αυτοματοποίηση | Ιατρικός εξοπλισμός | Αεροδιαστημική | Εξοπλισμός ακριβείας |
