Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Σειρά VSA
Εισαγωγή

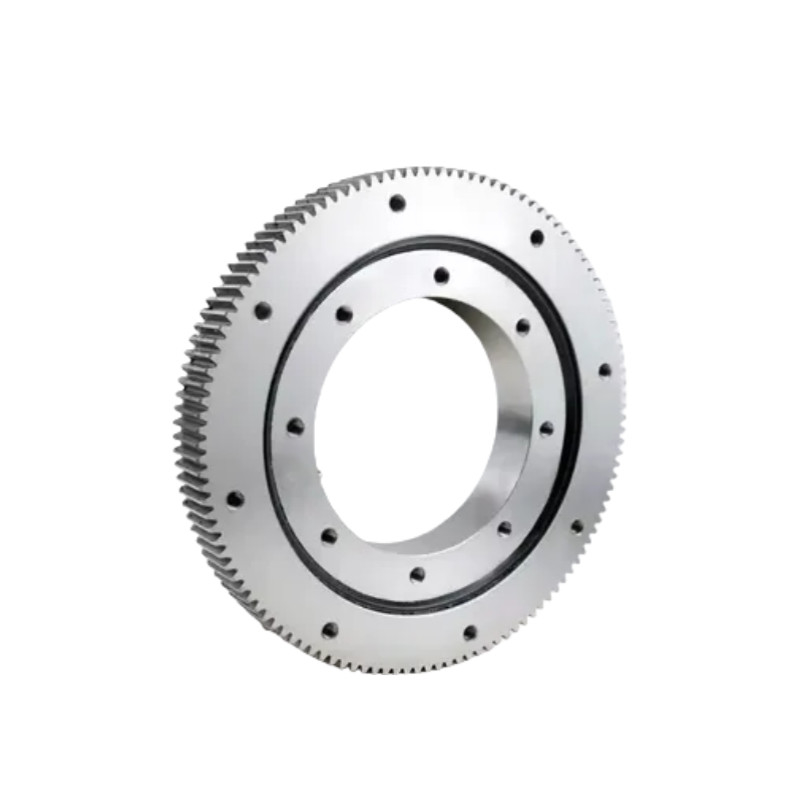

Η σειρά VSA αποτελείται από ρουλεμάν σφαιρίδας τεσσάρων σημείων επαφής με εξωτερικά δόντια κιβωτίων, ρουλεμάν σφαιριστή διασταύρωσης και ρουλεμάν σφαιριστή σφαιριστή τεσσάρων σημείων επαφής.Αυτά μπορούν να εγκατασταθούν με σφραγίδες., εξοπλισμένα με φλιτζάνια ελαίου, ρυθμίζονται σε μικρό εύρος ροπής διαχωρισμού και είναι υψηλής ακρίβειας, ικανοποιώντας τις απαιτήσεις διαφόρων τύπων συνθηκών εργασίας.
Η σειρά VSA τετρα-σημειακών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμικών ρουλεμ.Συνδυάζει πολλαπλές λειτουργίες όπως υποστήριξηΗ συμπαγή δομή, η απλή εγκατάσταση και η εύκολη συντήρηση το καθιστούν ιδανικό για χρήση σε βαριές και χαμηλής ταχύτητας καταστάσεις, όπως ανυψωτικά μηχανήματα,ΕκσκαφείςΕίναι ένα πολύ ευέλικτο ρουλεμάν που χρησιμοποιείται ευρέως σε μια ποικιλία εφαρμογών.
Χαρακτηριστικά των ρουλεμάν
1.Μεγάλη χωρητικότητα φορτίου:Παρά το συμπαγές τους μέγεθος, αυτά τα ρουλεμάν μπορούν να χειριστούν σημαντικά ακτινοβολία, άξονα, και κλίση ροής φορτία.
2.Χαμηλό προφίλ:Το λεπτό, χαμηλό προφίλ σχεδιασμό τους τους επιτρέπει να χωρούν σε συμπαγείς χώρους, καθιστώντας τους ιδανικούς για ακριβείς και μικρότερης κλίμακας εφαρμογές.
3.Ομαλή περιστροφή:Σχεδιασμένο για να παρέχει ομαλή περιστροφή, η οποία είναι απαραίτητη σε εφαρμογές που απαιτούν ακριβή τοποθέτηση και κίνηση.
4.Ενσωματωμένες σφραγίδες:Πολλά συμπαγή ρουλεμάν έρχονται με ενσωματωμένες σφραγίδες για να προστατεύσουν από τη μόλυνση και να παρατείνουν τη διάρκεια ζωής σε σκληρά περιβάλλοντα.
Πώς Να Επιλέξετε Ένα Ραβδί Περικύκλωσης
1.Απαιτήσεις φορτίου:Καθορίζεται ο τύπος (άξονας, ακτίνας, ροή) και το μέγεθος του φορτίου.
2.Ακριβότητα:Μπορεί να απαιτούνται ρουλεμάν υψηλότερης ακρίβειας για ρομποτική ή ιατρικό εξοπλισμό.
3.Περιβαλλοντικοί παράγοντες:Σκεφτείτε τη σκόνη, την υγρασία και τη θερμοκρασία, καθώς αυτά μπορούν να επηρεάσουν την απόδοση του ρουλεμάν.
4.Σχεδιασμός στερέωσης:Ορισμένες εφαρμογές μπορούν να επωφεληθούν από σχεδιασμούς που τοποθετούνται σε φλάντζες για ευκολία εγκατάστασης.
Προδιαγραφές
| Σχήμα | Βασικές διαστάσεις | Διάσταση εγκατάστασης | Βασικό ονομαστικό φορτίο | Αδειοδότηση | ||||||||||||||
| D | d | Β | Β1 | H | Κάντε | Μ | Z | Εξωτερικός δακτύλιος | Εσωτερικός δακτύλιος | Αξιακό | Ραδιακό | |||||||
| Απόσταση από το κέντρο του πεδίου | Τρύπα στερέωσης | Απόσταση από το κέντρο του πεδίου | Τρύπα στερέωσης | Δυναμικό | Στατική | Δυναμικό | Στατική | Ραδιακό | Αξιακό | |||||||||
| VSA200414 | 503.3 | 342 | 44.5 | 44.5 | 56 | 495 | 5 | 99 | 455 | 20-M12 με βάθος 20 | 368 | 24-φ14 | 169 | 560 | 111 | 248 | 0 ~ 0.05 | 0 ~ 0.08 |
| Δελτίο ΕΚΑΧ, αριθ. | 640.3 | 472 | 44.5 | 44.5 | 56 | 630 | 6 | 105 | 585 | 28-M12 με βάθος 20 | 498 | 32-φ14 | 188 | 740 | 123 | 325 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA200644 | 742.3 | 572 | 44.5 | 44.5 | 56 | 732 | 6 | 122 | 685 | 32-M12 με βάθος 20 | 598 | 36-φ14 | 200 | 880 | 131 | 385 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA200744 | 838.1 | 672 | 44.5 | 44.5 | 56 | 828 | 6 | 138 | 785 | 36-M12 με βάθος 20 | 698 | 40-φ14 | 211 | 1010 | 138 | 445 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA200844 | 950.1 | 772 | 44.5 | 44.5 | 56 | 936 | 8 | 117 | 885 | 36-M12 με βάθος 20 | 798 | 40-φ14 | 222 | 1150 | 145 | 510 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSA200944 | 1046.1 | 872 | 44.5 | 44.5 | 56 | 1032 | 8 | 129 | 985 | 40-M12 με βάθος 20 | 898 | 44-φ14 | 231 | 1280 | 151 | 570 | 0 ~ 0.05 | 0 ~ 0.08 |
| Αξιολόγηση των κινδύνων | 1198.1 | 1024 | 44.5 | 44.5 | 56 | 1184 | 8 | 148 | 1135 | 44-M12 με βάθος 20 | 1048 | 48-φ14 | 244 | 1490 | 160 | 660 | 0 ~ 0.05 | 0 ~ 0.08 |
Σχεδίαση
Εφαρμογή
|
|
|
|
| Βιομηχανική αυτοματοποίηση | Ιατρικός εξοπλισμός | Αεροδιαστημική | Εξοπλισμός ακριβείας |
