Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Σειρά XSU14
Εισαγωγή

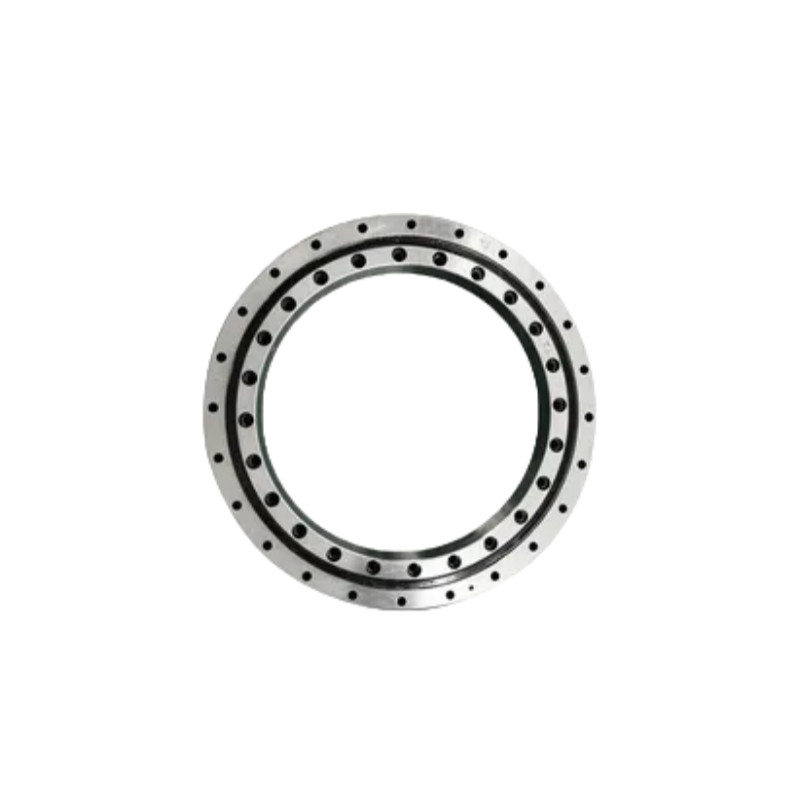

Η σειρά XSU14 περιλαμβάνει τρεις τύπους ρυμουλκούμενων: το ρυμουλκούμενο διασταυρούμενου κυλίνδρου, το ρυμουλκούμενο διασταυρούμενου κυλίνδρου και το ρυμουλκούμενο κυλίνδρου τεσσάρων σημείων επαφής.Όλα τα τρία ρουλεμάν διατίθενται χωρίς δαχτυλίδι ταχυτήτωνΗ εγκατάσταση με σφραγίδα, κούπα λάδι και μικρό εύρος ρυθμιζόμενης ροπής διαχωρισμού είναι επίσης διαθέσιμη.
Το ρουλεμπόρ είναι ικανό να αντέχει ταυτόχρονα μεγάλα ακτίνα φορτία, αξιακά φορτία, στιγμές ανατροπής και άλλα ολοκληρωμένα φορτία.περιστροφήΗ συμπαγή του δομή, η απλή εγκατάσταση και η εύκολη συντήρηση την καθιστούν ιδανική για βαριές και χαμηλής ταχύτητας εφαρμογές, όπως ανυψωτικά μηχανήματα, εξορυκτές,Πλακέτες στροφήςΕίναι ένα πολύ ευέλικτο ρουλεμάν που χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες.
Χαρακτηριστικά των ρουλεμάν
1.Πυροσβεστήρες:Οι κυλίνδροι είναι προσανατολισμένοι σε γωνία 90 μοιρών ο ένας προς τον άλλον, διασταυρώνοντας εναλλάξ ο ένας τον άλλον σε μια ενιαία πίστα.Αυτή η μοναδική διάταξη τους επιτρέπει να αντέχουν πολύπλοκα φορτία από πολλές κατευθύνσεις.
2.Υψηλή ακαμψία και ακρίβεια:Τα διασταυρούμενα ρουλεμάνια έχουν ελάχιστο εσωτερικό διαχωρισμό, με αποτέλεσμα υψηλή ακαμψία και χαμηλή παραμόρφωση υπό φορτίο, καθιστώντας τα ιδανικά για εφαρμογές που απαιτούν ακριβή κίνηση.
3.Σύνθετο σχέδιο:Αυτά τα ρουλεμάν παρέχουν υψηλή χωρητικότητα φορτίου και ακρίβεια σε μια σχετικά μικρή, συμπαγή μορφή, επιτρέποντάς τους να ταιριάζουν σε εφαρμογές περιορισμένου χώρου.
4.Ομαλή περιστροφή:Λόγω του σχεδιασμού και της διάταξης των κυλίνδρων, τα διασταυρωμένα ρουλεμάνια επιτρέπουν ομαλή, ελεγχόμενη περιστροφή, καθιστώντας τα ιδανικά για εφαρμογές όπου η συνεπής κίνηση είναι κρίσιμη.
Πώς Να Επιλέξετε Ένα Ραβδί Περικύκλωσης
1.Απαιτήσεις φορτίου:Καθορίζεται ο τύπος (άξονας, ακτίνας, ροή) και το μέγεθος του φορτίου.
2.Ακριβότητα:Μπορεί να απαιτούνται ρουλεμάν υψηλότερης ακρίβειας για ρομποτική ή ιατρικό εξοπλισμό.
3.Περιβαλλοντικοί παράγοντες:Σκεφτείτε τη σκόνη, την υγρασία και τη θερμοκρασία, καθώς αυτά μπορούν να επηρεάσουν την απόδοση του ρουλεμάν.
4.Σχεδιασμός στερέωσης:Ορισμένες εφαρμογές μπορούν να επωφεληθούν από σχεδιασμούς που τοποθετούνται σε φλάντζες για ευκολία εγκατάστασης.
Προδιαγραφές
| Σχήμα | Βασικές διαστάσεις | Ακρίβεια περιστροφής | Διάσταση εγκατάστασης | Βασικό ονομαστικό φορτίο | Αδειοδότηση | |||||||||||||
| D | d | Β | Β1 | H | P5 | Εξωτερικός δακτύλιος | Εσωτερικός δακτύλιος | Αξιακό | Ραδιακό | |||||||||
| Κέα | Kia | Θάλασσα | Σία | Απόσταση από το κέντρο του πεδίου | Τρύπα στερέωσης | Απόσταση από το κέντρο του πεδίου | Τρύπα στερέωσης | Δυναμικό | Στατική | Δυναμικό | Στατική | |||||||
| XSU140414 | 485 | 343 | 44.5 | 44.5 | 56 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 0.01~0.03 |
| XSU140544 | 614 | 474 | 44.5 | 44.5 | 56 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 0.01~0.03 |
| XSU140644 | 714 | 574 | 44.5 | 44.5 | 56 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 0.01~0.04 |
| XSU140744 | 814 | 674 | 44.5 | 44.5 | 56 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40-φ14 | 698 | 40-φ14 | 315 | 930 | 200 | 445 | 0.01~0.04 |
| XSU140844 | 914 | 744 | 44.5 | 44.5 | 56 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40-φ14 | 798 | 40-φ14 | 340 | 1050 | 215 | 510 | 0.01~0.04 |
| XSU140944 | 1014 | 874 | 44.5 | 44.5 | 56 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 0.01~0.05 |
| XSU141094 | 1164 | 1024 | 44.5 | 44.5 | 56 | 0.11 | 0.11 | 0.07 | 0.07 | 1140 | 48-φ14 | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 0.01~0.05 |
Σχεδίαση
Εφαρμογή
|
|
|
|
| Βιομηχανική αυτοματοποίηση | Ιατρικός εξοπλισμός | Αεροδιαστημική | Εξοπλισμός ακριβείας |
