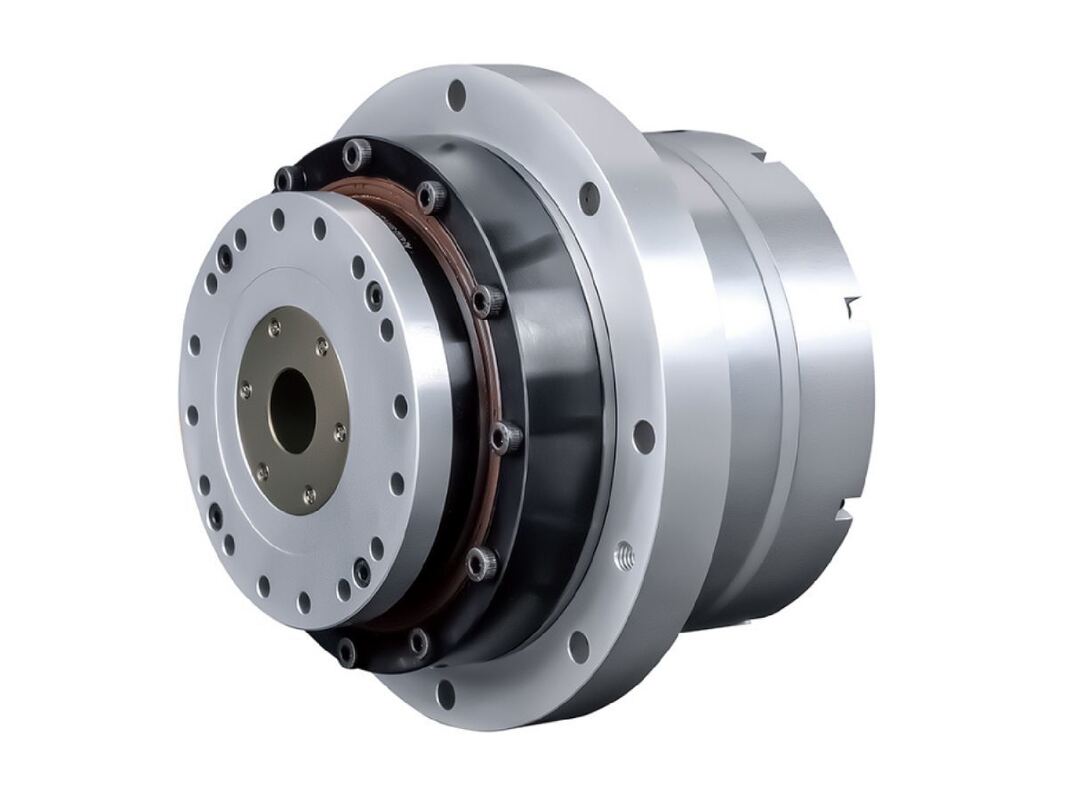

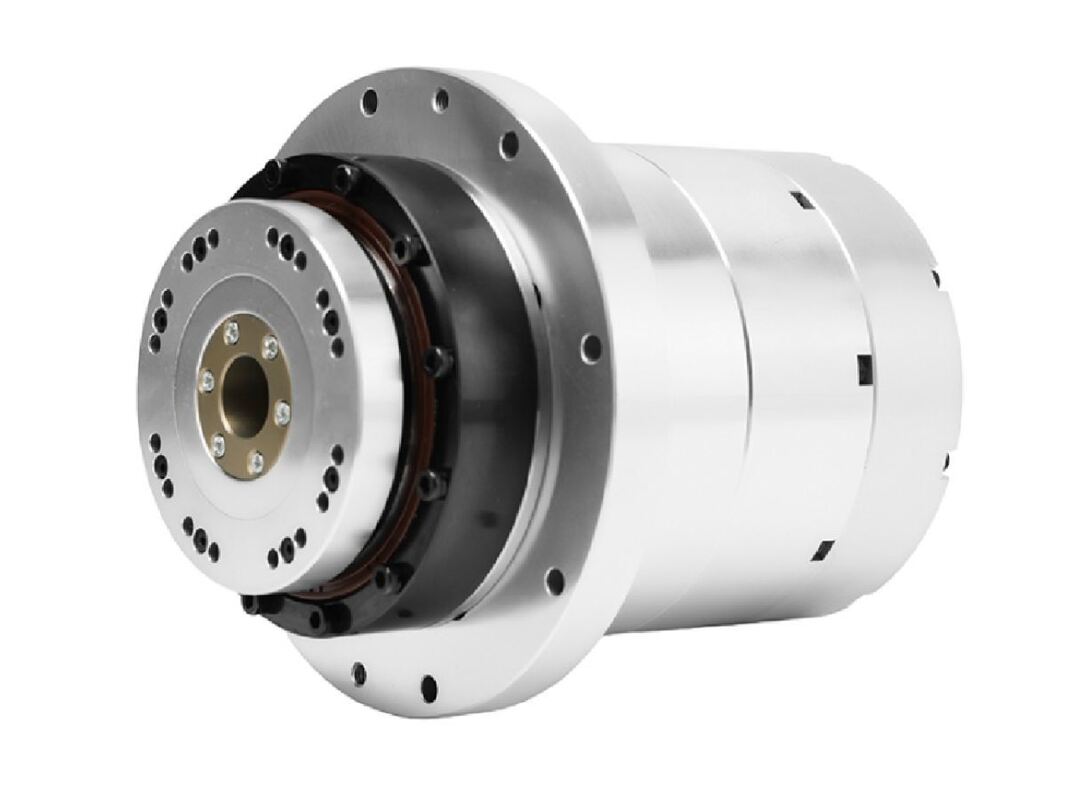

Περιγραφή των Περιστροφικών Εκτελεστών Σερβο Harmonic με Ενσωματωμένο Διπλό Κωδικοποιητή Φλάντζας

Οι Περιστροφικοί Εκτελεστές Σερβο Harmonic HATF είναι συμβατοί με τους αρμονικούς οδηγούς των μοντέλων 11, 14, 17, 20, 25, 32, 40, 50 και 58, προσφέροντας εύρος ροπής από 4 N·m έως 1200 N·m. Είναι εξοπλισμένοι με απόλυτους κωδικοποιητές πολλαπλών στροφών που χρησιμοποιούν το πρωτόκολλο Tamagawa, προσφέροντας διαμορφώσεις μονής στροφής 17-bit / πολλαπλών στροφών 16-bit ή μονής στροφής 23-bit / πολλαπλών στροφών 16-bit. Επιπλέον, οι ρυθμίσεις διπλού κωδικοποιητή είναι μια επιλογή. Βασισμένοι στο στερεό μοντέλο HAS, οι εκτελεστές HATF διαθέτουν μια ενσωματωμένη φλάντζα που επιτρέπει την εγκατάσταση όταν η τοποθέτηση στην ακραία επιφάνεια δεν είναι εφικτή. Αυτός ο σχεδιασμός βελτιώνει την υποστήριξη τόσο για αξονικά όσο και για ακτινικά φορτία, ενώ ενισχύει την αντοχή σε κραδασμούς και κλονισμούς.

Χαρακτηριστικά των Περιστροφικών Εκτελεστών Σερβο Harmonic με Ενσωματωμένο Διπλό Κωδικοποιητή Φλάντζας

Ομοιόμορφη Κατανομή Φορτίου
Ο σχεδιασμός της φλάντζας επαφής με την επιφάνεια διασφαλίζει ότι τόσο οι ακτινικές όσο και οι αξονικές δυνάμεις κατανέμονται ομοιόμορφα σε όλη τη φλάντζα, γεγονός που βοηθά στην ελαχιστοποίηση των κραδασμών και της κίνησης της μονάδας κατά τη λειτουργία της.

Βελτιωμένη Εγκατάσταση
Χρησιμοποιώντας τη στερέωση με επαφή στην επιφάνεια, δεν απαιτείται ακριβής ευθυγράμμιση του άξονα, με αποτέλεσμα ταχύτερη και ευκολότερη συναρμολόγηση.

Χαμηλότερα Έξοδα Βαθμονόμησης
Η φλάντζα λειτουργεί ως οδηγός για τη μονάδα, μειώνοντας σημαντικά τον χρόνο και την προσπάθεια που απαιτούνται για την ευθυγράμμιση και τη βαθμονόμηση κατά τη διαδικασία εγκατάστασης.

Εύκολη Συντήρηση και Αντικατάσταση
Οι μεμονωμένες μονάδες μπορούν να αποσπαστούν απλά χαλαρώνοντας τα μπουλόνια, επιτρέποντας τη συντήρηση χωρίς να διαταράσσονται τα γειτονικά εξαρτήματα, μειώνοντας έτσι τον χρόνο επισκευής και την διακοπή λειτουργίας.

Προδιαγραφές των Περιστροφικών Εκτελεστών Σερβο Harmonic με Ενσωματωμένο Διπλό Κωδικοποιητή Φλάντζας

Παράμετροι Προϊόντος (AC-220V)
Μοντέλο		HATF11		HATF14			HATF17				HATF20					HATF25					HATF32					HATF40					HATF50		HATF58
Λόγος Μείωσης	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	101	51	101
Ονομαστική Ροπή	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	133	206	264	267	267	242	351	460	557	557	642	823	951	1200
Μέγιστη Ροπή	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217	267	376	411	436	459	497	641	702	762	800	1163	1211	1828	1964
Ονομαστική Ταχύτητα	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12	27	22	27	22
Μέγιστη Ταχύτητα	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30	90	57	49	38	29	80	51	41	34	25	37	30	37	30
Ονομαστικό Ρεύμα	A	0.98	0.99	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40	5.82	5.68	5.83	4.93	3.7	8.72	7.97	8.37	8.46	6.36	11.94	12.27	17.68	17.89
Μέγιστο Ρεύμα	A	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92	11.69	10.36	9.08	8.04	6.36	17.91	14.55	12.75	11.58	9.13	21.62	18.06	33.99	29.29
Σταθερά Ροπής	N·M/Arms	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38	22.85	36.29	45.25	54.21	72.13	27.74	44.06	54.94	65.82	87.58	53.78	67.06	53.784	67.064
Μονοκατευθυντική Ακρίβεια Τοποθέτησης	Δευτ. Τόξου	≤90	≤90	≤70	≤60	≤60	≤60	≤60	≤50	≤50	≤60	≤60	≤60	≤50	≤50	≤60	≤50	≤50	≤40	≤40	≤60	≤50	≤50	≤40	≤40	≤60	≤50	≤50	≤40	≤40	≤30	≤30	≤30	≤30
Επαναληπτική Ακρίβεια Τοποθέτησης	Δευτ. Τόξου	≤20	≤20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
Ακαμψία Κλίσης	X104N.m/rad	4		8			15				24					38					95					175					Ονομαστικό ακτινικό φορτίο 2750N Ονομαστικό αξονικό φορτίο 2750N Ονομαστική ροπή ανατροπής 1950N.M		Ονομαστικό ακτινικό φορτίο 3200N Ονομαστικό αξονικό φορτίο 3200N Ονομαστική ροπή ανατροπής 2500N.M
Ακαμψία Στρέψης	X104N.m/rad	0.3	0.34	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6
Αντίσταση Φάσης Κινητήρα	Ohma(20°C)	12		7.5			2.6				2.6					3.55					0.88					0.8					0.126		0.126
Επαγωγή Φάσης Κινητήρα	Mh	9.5		11.5			6.7				6.7					10					6.1					8					0.65		0.65
Σταθερά Back-EMF	Vrms/Krpm	10.5		25			25				25					40					40					44					52		52
Αδράνεια Ροτορα	Χωρίς φρένο KG*m2	8.32*10^-6		3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4					8.3*10^-4					1.64*10^-3					4.8*10^-3		4.8*10^-3
Αδράνεια Ροτορα	Με φρένο KG*m2	8.73*10^-6		3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4					1.04*10^-3					2.05*10^-3					/		/
Μάζα (Χωρίς Φρένο)	Kg	1.17		1.66			2.2				2.4					3.6					7.4					10.7					25		32
Μάζα (Με Φρένο)	Kg	1.36		2			2.8				2.96					4.2					8.7					12					/		/
Πόλοι Κινητήρα	Πόλος	10		16			16				16					16					16					16					20		20
Διάμετρος & Μήκος (Με/Χωρίς Φρένο)	mm	63mmX83mm 63mmx99.7mm		ø74mmX91.5mm ø74mmX109.5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm					ø142mmX138.7mm ø142mmX164.2mm					ø170mmX150.7mm ø170mmX175.7mm					ø214mmX196mm		ø240mmX216mm ø240mmX249.4mm
Διάμετρος Κοίλου Άξονα	mm	ø10mm		ø9mm			ø13.5mm				ø16.5mm					ø17mm					ø29mm					ø40mm					ø40mm		ø50mm
Σημειώσεις	Μόνο για αναφορά, επικοινωνήστε με τις πωλήσεις για τις πραγματικές παραμέτρους
