Περιγραφή του προϊόντος

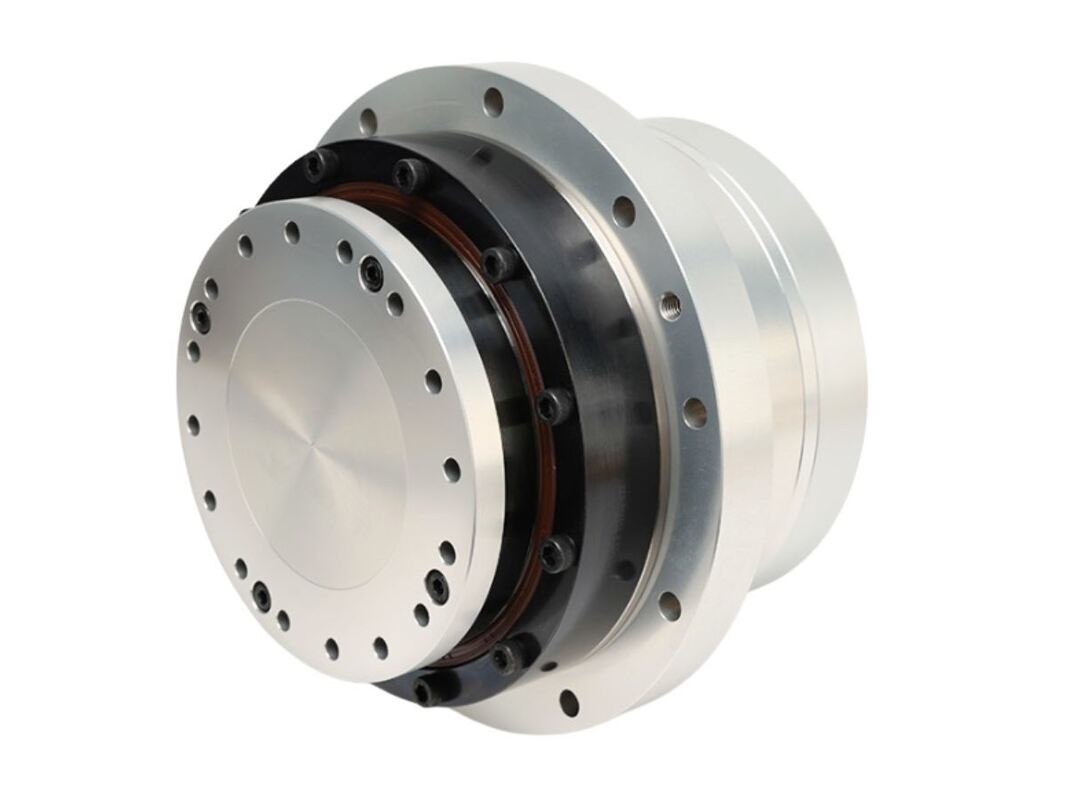

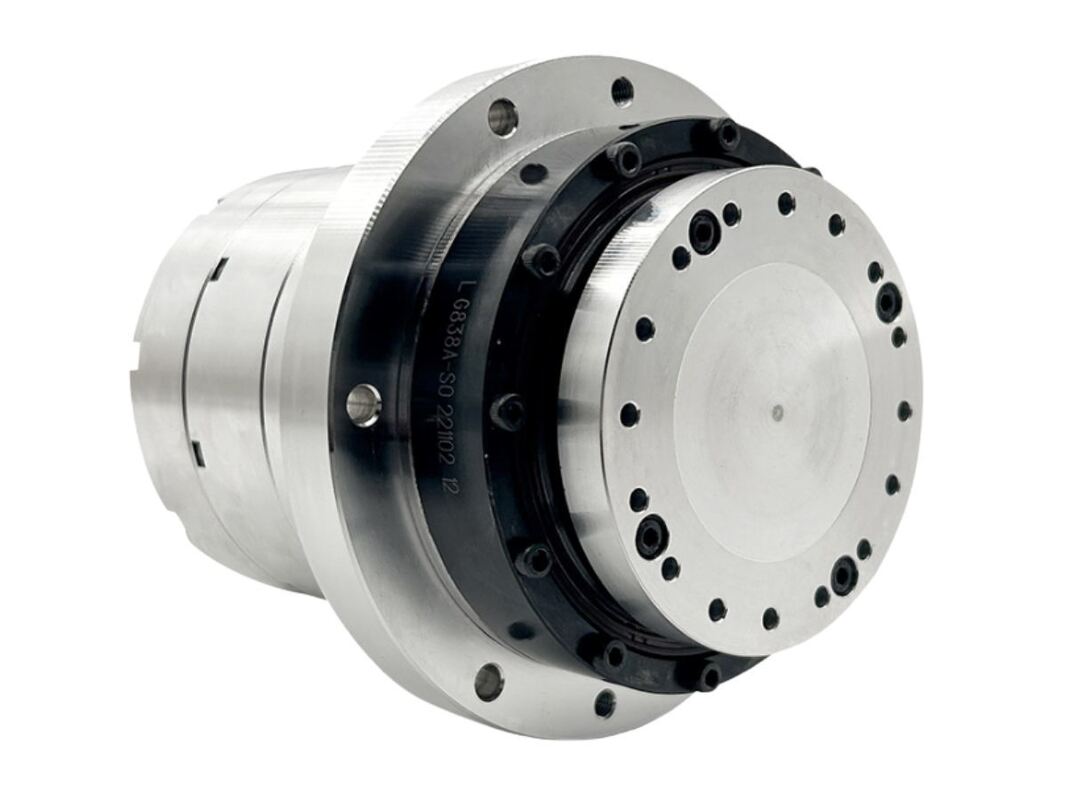

Ολοκληρωμένος Φλάντζα Αρμονικός Σερβο Μηχανισμός Περιστροφικής Κίνησης

Ο Σταθερός Αρμονικός Σερβο Μηχανισμός Περιστροφικής Κίνησης HASF ενσωματώνει αρμονικά μοντέλα κίνησης 11, 14, 17, 20 και 25, προσφέροντας ένα εύρος ονομαστικής ροπής μεταξύ 4 N·m και 133 N·m. Είναι εξοπλισμένο με έναν απόλυτο κωδικοποιητή πολλαπλών στροφών που χρησιμοποιεί το πρωτόκολλο Tamagawa, με ανάλυση 23 bit για μονές στροφές και 16 bit για πολλαπλές στροφές. Αυτό το συγκεκριμένο μοντέλο βελτιώνει τον τυπικό σταθερό σχεδιασμό HASF ενσωματώνοντας μια ενσωματωμένη φλάντζα, η οποία διευκολύνει την εγκατάσταση όταν η άμεση τοποθέτηση στην τελική επιφάνεια είναι μη πρακτική. Η φλάντζα βελτιώνει τη στήριξη τόσο για αξονικά όσο και για ακτινικά φορτία και ενισχύει την αντοχή σε κραδασμούς και κρούσεις.

Χαρακτηριστικά του Αρμονικού Σερβο Μηχανισμού Περιστροφικής Κίνησης

Στιβαρή και Αξιόπιστη Ρύθμιση
Ο σχεδιασμός της φλάντζας σε σχήμα δίσκου εγγυάται ομοιόμορφα κατανεμημένες οπές μπουλονιών για αξιόπιστη εγκατάσταση επαφής με την επιφάνεια, προάγοντας μια ισχυρή σύνδεση μεταξύ του κινητήρα, της αρμονικής κίνησης και των γειτονικών εξαρτημάτων.

Εκσυγχρονισμένη Διαδικασία Εγκατάστασης
Με την τοποθέτηση επαφής με την επιφάνεια, δεν απαιτείται ακριβής ευθυγράμμιση του άξονα, γεγονός που επιταχύνει και απλοποιεί τη συναρμολόγηση του συστήματος.

Χαμηλότερα Έξοδα Βαθμονόμησης
Αυτή η φλάντζα χρησιμεύει ως χαρακτηριστικό καθοδήγησης για τη μονάδα, μειώνοντας σημαντικά την ανάγκη για εργασίες ευθυγράμμισης και βαθμονόμησης κατά τη συναρμολόγηση.

Απλός Έλεγχος και Αντικατάσταση
Οι μονάδες μπορούν εύκολα να αποσπαστούν χαλαρώνοντας τα μπουλόνια, επιτρέποντας γρήγορη πρόσβαση χωρίς να επηρεάζονται τα γειτονικά εξαρτήματα, διευκολύνοντας έτσι τη συντήρηση και ελαχιστοποιώντας τον χρόνο διακοπής λειτουργίας.

Προδιαγραφές του Αρμονικού Σερβο Μηχανισμού Περιστροφικής Κίνησης

Παράμετροι Προϊόντος (AC-220V)
Μοντέλο		HASF11		HASF14			HASF17				HASF20					HASF25
Λόγος Μείωσης	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161
Ονομαστική Ροπή	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133
Μέγιστη Ροπή	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217
Ονομαστική Ταχύτητα	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16
Μέγιστη Ταχύτητα	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30
Ονομαστικό Ρεύμα	A	0.98	0.99	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40
Μέγιστο Ρεύμα	A	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92
Σταθερά Ροπής	N·M/Arms	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38
Μονοκατευθυντική Ακρίβεια Τοποθέτησης	Δευτερόλεπτα Τόξου	≤90	≤90	≤70	≤60	≤60	≤60	≤60	≤50	≤50	≤60	≤60	≤60	≤50	≤50	≤60	≤50	≤50	≤40	≤40
Ακρίβεια Επαναλαμβανόμενης Τοποθέτησης	Δευτερόλεπτα Τόξου	≤20	≤20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
Ακαμψία Κλίσης	X104N.m/rad	4		8			15				24					38
Στροφική Ακαμψία	X104N.m/rad	0.3	0.34	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6
Αντίσταση Φάσης Κινητήρα	Ohma(20°C)	12		7.5			2.6				2.6					3.55
Επαγωγή Φάσης Κινητήρα	Mh	9.5		11.5			6.7				6.7					10
Σταθερά Back-EMF	Vrms/Krpm	10.5		25			25				25					40
Αδράνεια Ροτορα	Χωρίς φρένο KG*m2	8.32*10^-6		3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4
Αδράνεια Ροτορα	Με φρένο KG*m2	8.73*10^-6		3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4
Μάζα (Χωρίς Φρένο)	Kg	1.17		1.66			2.2				2.4					3.6
Μάζα (Με Φρένο)	Kg	1.36		2			2.8				2.96					4.2
Πόλοι Κινητήρα	Πόλος	10		16			16				16					16
Διάμετρος & Μήκος (Με/Χωρίς Φρένο)	mm	63mmX83mm 63mmx99.7mm		ø74mmX91.5mm ø74mmX109.5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm
Διάμετρος Κοίλου Άξονα	mm	ø10mm		ø9mm			ø13.5mm				ø16.5mm					ø17mm
Σημειώσεις	Μόνο για αναφορά, επικοινωνήστε με τις πωλήσεις για τις πραγματικές παραμέτρους
