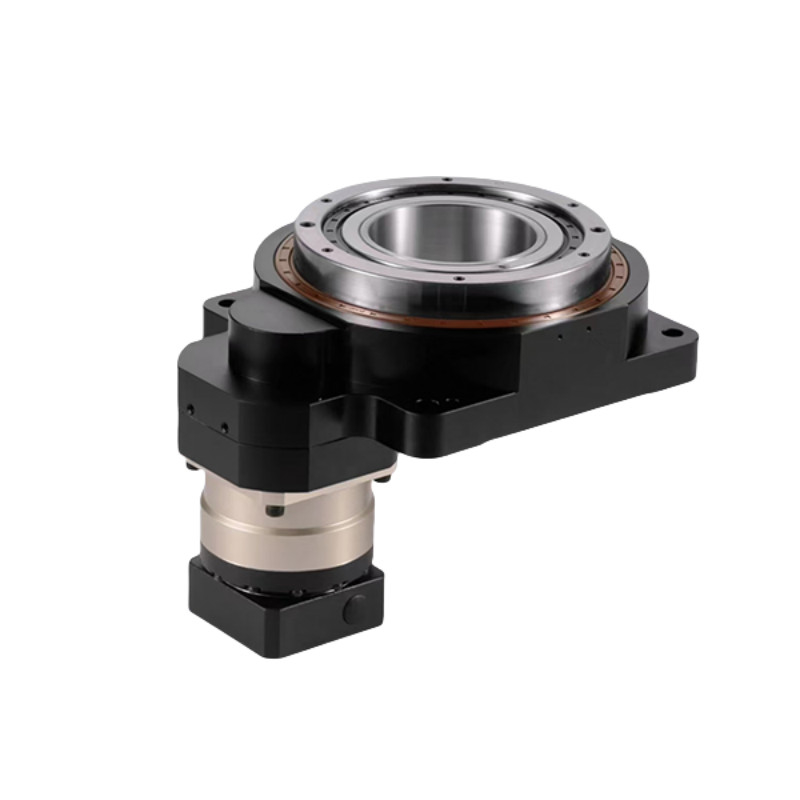

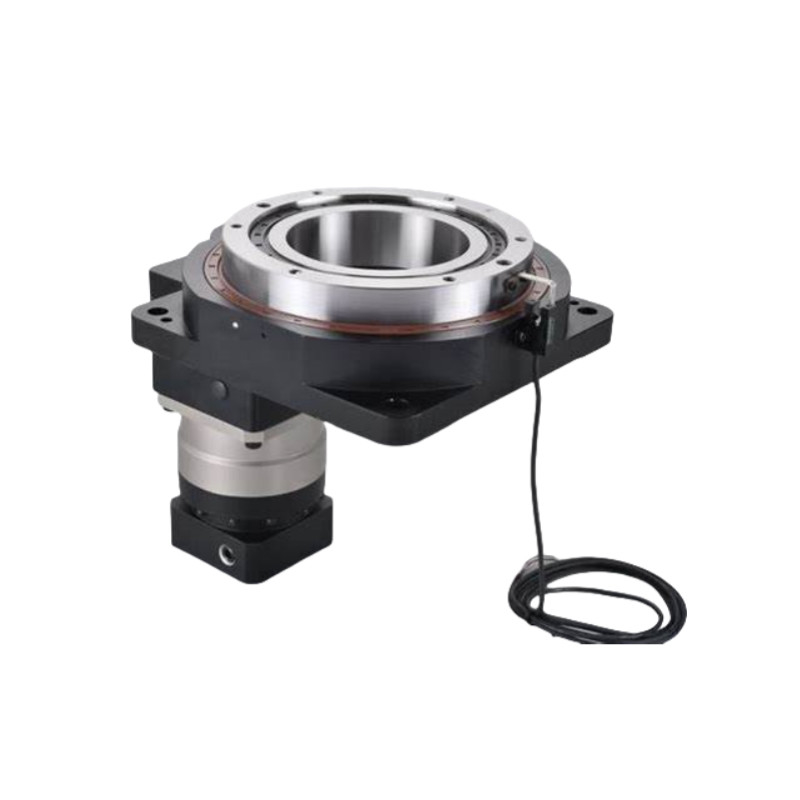

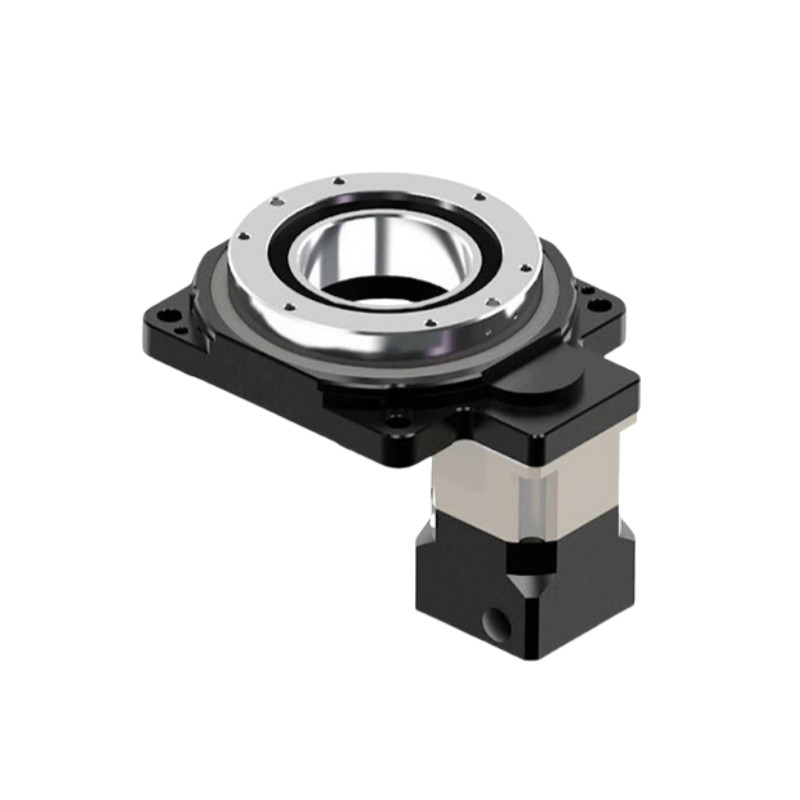

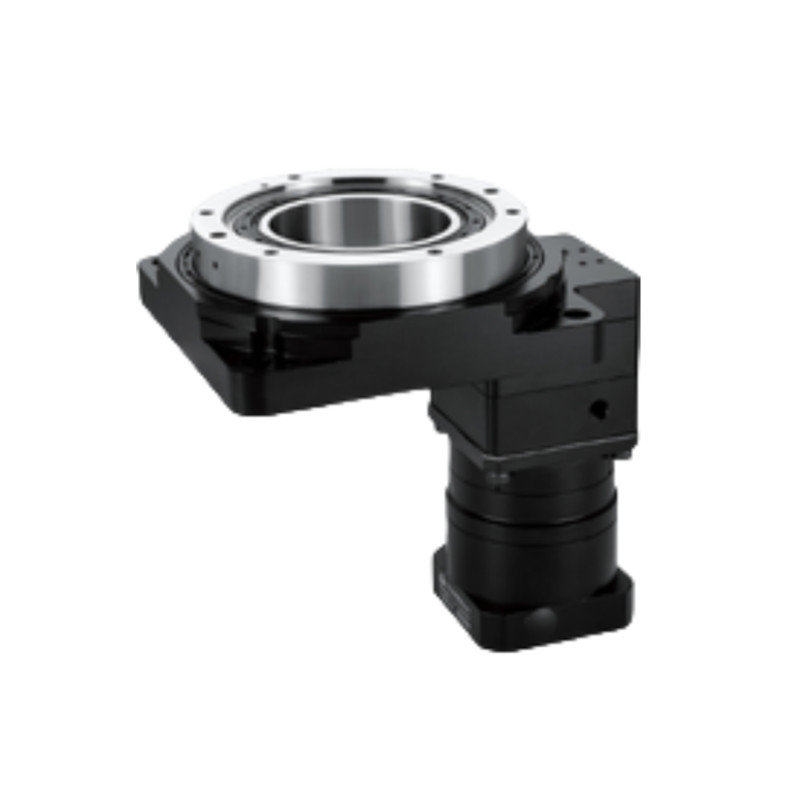

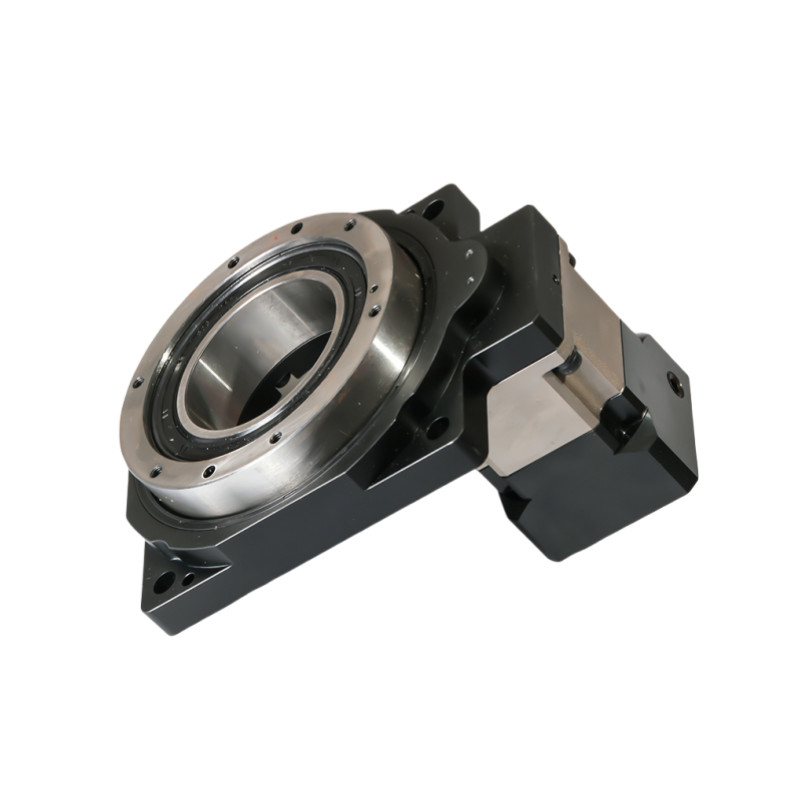

Η σειρά HRG 85AΚούφιος πλανητικός ολοκληρωμένος περιστρεφόμενος πίνακας
Το Hollow Planetary Integrated Rotary Table είναι ένα εξειδικευμένο κομμάτι εξοπλισμού που χρησιμοποιείται σε διάφορες εφαρμογές, ιδιαίτερα στη ρομποτική, την αυτοματοποίηση και την επεξεργασία ακριβείας.Συνήθως διαθέτει μια κούφια δομή που επιτρέπει τη διαδρομή των καλωδίων, υγρά ή άλλα υλικά μέσω του κέντρου, που βοηθά να διατηρηθεί ο χώρος εργασίας οργανωμένος και απαλλαγμένος από μπλέγματα.
Βασικά χαρακτηριστικά
Υψηλή ακρίβεια:
Επιτυγχάνει ακρίβεια επαναλαμβανόμενης τοποθέτησης μικρότερη των 5 τόξων δευτερολέπτων, εξασφαλίζοντας αξιόπιστη απόδοση σε απαιτητικές εφαρμογές.
Υψηλή ακαμψία:
Υποστηριζόμενη από ρυμουλκούμενους κυλίνδρους ακριβείας, η πλατφόρμα μπορεί να αντέξει σημαντικές ακτινικές, αξονικές και αναποδογυριστικές δυνάμεις, παρέχοντας πάνω από δέκα φορές την ακαμψία των παραδοσιακών ρυμουλκούμενων.
Ευέλικτη συμβατότητα κινητήρα:
Εύκολη διαμόρφωση για να φιλοξενήσει διάφορες μάρκες και τύπους κινητήρων, συμπεριλαμβανομένων των κινητήρων servo και stepper, μέσω προσαρμόσιμων φλάντζων και άξονων εισόδου.
Αποδοτική ισχύς ροπής:
Χρησιμοποιεί έναν μονοσταθμικό ελικοειδή μηχανισμό μείωσης τροχιάς για να αυξήσει την ροπή εξόδου, με ταχύτητες που έχουν χαρακτηριστεί κάτω από το επίπεδο 5 για ακρίβεια.
Στερεά Κατασκευή:
Κατασκευάστηκε για να αντέχει σε διάφορες λειτουργικές πιέσεις, διατηρώντας παράλληλα υψηλές επιδόσεις, καθιστώντας το κατάλληλο για βιομηχανικές και αυτοματοποιημένες εφαρμογές.
 |
Σχήμα |
Σχήμα |
Σχήμα |
Ποσοστό |
| Κούφιος περιστρεφόμενος πίνακας |
Πλανητικός μειωτής |
|
HRG110A
|
HRG110 |
Επικεφαλής |
5,7 10
|
Παράμετρος απόδοσης
| HRG85A-05 |
| Υποστήριξη πλατφόρμας εξόδου |
Επικεφαλίδιο τροχοφόρου ρυμουλκού |
Επιτρεπόμενη ταχύτητα εξόδου |
200 στροφές ανά λεπτό |
Ινρτία περιστροφής |
1203x10-6 kg.m2 |
| Κίνηση μετατόπισης |
360° ((Στροφή σε οποιαδήποτε γωνία) |
Επαναλαμβανόμενη ακρίβεια θέσης |
± 15 δευτερόλεπτα τόξου |
Ακριβότητα θέσης |
≤ 30 δευτερόλεπτα τόξου |
| Αντίστοιχη μηχανή (μεγέθος) |
200-400W Σερβοκινητήρας
Φ14-Φ50-Φ70-M4 |
Επιτρεπόμενο άξιο φορτίο |
500N |
Λιπαντική |
Συνθετικό λίπος |
| Ποσοστό μείωσης |
25 |
35 |
50 |
Επιτρεπόμενο ακτινοβολικό φορτίο |
250N |
θερμοκρασία λειτουργίας |
-10°C~90°C |
| Ονομαστική ροπή εξόδου |
18NM |
Παράλληλος της πλατφόρμας εξόδου |
00,02 mm |
Ζωή υπηρεσίας |
20000h |
| Μέγιστη ροπή επιτάχυνσης |
32.4NM |
Εκροή επιφάνειας πλατφόρμας εξόδου |
00,01 mm |
Επίπεδο παραγωγής |
IP65 |
| Στροφή διακοπής έκτακτης ανάγκης |
54NM |
Έξοδος της πλατφόρμας εξόδου |
00,01 mm |
Επίπεδο θορύβου |
≤ 65dB |
| HRG85A-10 |
| Υποστήριξη πλατφόρμας εξόδου |
Επικεφαλίδιο τροχοφόρου ρυμουλκού |
Επιτρεπόμενη ταχύτητα εξόδου |
200 στροφές ανά λεπτό |
Ινρτία περιστροφής |
1203x10-6 kg.m2 |
| Κίνηση μετατόπισης |
360° ((Στροφή σε οποιαδήποτε γωνία) |
Επαναλαμβανόμενη ακρίβεια θέσης |
± 15 δευτερόλεπτα τόξου |
Ακριβότητα θέσης |
≤ 30 δευτερόλεπτα τόξου |
| Αντίστοιχη μηχανή (μεγέθος) |
200-400W Σερβοκινητήρας
Φ14-Φ50-Φ70-M4 |
Επιτρεπόμενο άξιο φορτίο |
500N |
Λιπαντική |
Συνθετικό λίπος |
| Ποσοστό μείωσης |
70 |
100 |
Επιτρεπόμενο ακτινοβολικό φορτίο |
250N |
θερμοκρασία λειτουργίας |
-10°C~90°C |
| Ονομαστική ροπή εξόδου |
14NM |
Παράλληλος της πλατφόρμας εξόδου |
00,02 mm |
Ζωή υπηρεσίας |
20000h |
| Μέγιστη ροπή επιτάχυνσης |
25.2NM |
Εκροή επιφάνειας πλατφόρμας εξόδου |
00,01 mm |
Επίπεδο παραγωγής |
IP65 |
| Στροφή διακοπής έκτακτης ανάγκης |
42NM |
Έξοδος της πλατφόρμας εξόδου |
00,01 mm |
Επίπεδο θορύβου |
≤ 65dB |
Λεπτομερείς εικόνες
Σχέδια
Εφαρμογές της κούφιας περιστρεφόμενης πλατφόρμας
Ρομποτική:
Χρησιμοποιείται σε ρομποτικά χέρια και χειριστήρια για ακριβή τοποθέτηση και κίνηση σε εργασίες συναρμολόγησης και χειρισμού υλικών.
Συστήματα αυτοματισμού:
Ενσωματώνονται σε αυτοματοποιημένες γραμμές παραγωγής για εργασίες όπως η διαλογή, η συσκευασία και η παλέτιση, όπου είναι απαραίτητη η ακριβής περιστροφή.
Εργαλεία CNC:
Χρησιμοποιείται σε μηχανές CNC για την ακριβή περιστροφή των εργασιακών μερών κατά τη διάρκεια των εργασιών άλεσης, γεώτρησης και στροφής.
Ιατρικός εξοπλισμός:
Χρησιμοποιείται σε ιατρικές συσκευές όπως συστήματα απεικόνισης, χειρουργικά ρομπότ και αυτοματοποίηση εργαστηρίων για ακριβή τοποθέτηση και κίνηση.
Αεροδιαστημική και Άμυνα:
Εφαρμόζεται σε προσομοιωτές πτήσης, συστήματα ραντάρ και UAV για ακριβή προσανατολισμό και σταθεροποίηση.
Επικοινωνίες:
Χρησιμοποιείται σε συστήματα τοποθέτησης κεραυνών για να εξασφαλιστεί ακριβής ευθυγράμμιση για τη βέλτιστη μετάδοση σήματος.
Δοκιμή και μέτρηση:
Ενσωματωμένο σε εξοπλισμό δοκιμών για περιστροφή δειγμάτων ή εξαρτημάτων για την αξιολόγηση των επιδόσεων υπό διάφορες συνθήκες.
Διασκέδαση και Μέσα Ενημέρωσης:
Χρησιμοποιείται σε μηχανές φωτογραφίας και συστήματα φωτισμού για ομαλή και ελεγχόμενη κίνηση στην παραγωγή ταινιών και σε ζωντανές εκδηλώσεις.
Βιομηχανικός εξοπλισμός:
Εφαρμόζεται σε μεταφορείς και συστήματα διαλογής όπου απαιτείται περιστροφική κίνηση για αποτελεσματικό χειρισμό υλικών.
Έρευνα και Ανάπτυξη:
Χρησιμοποιείται σε εργαστήρια και ερευνητικές εγκαταστάσεις για πειραματικές ρυθμίσεις που απαιτούν ακριβείς γωνιακές ρυθμίσεις.
