Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Η σειρά HRG κούφια πλανητική ολοκληρωμένη μηχανή
Μια Κούφια περιστρεφόμενη πλατφόρμα με πλανητικό κιβώτιο ταχυτήτων είναι ένα μηχανικό σύστημα που συνδυάζει μια κούφια περιστρεφόμενη δομή με ένα πλανητικό κιβώτιο ταχυτήτων για ακριβή κίνηση.Το κούφιο σχέδιο επιτρέπει την εύκολη διαδρομή των καλωδίων ή των υγρώνΟι πλατφόρμες αυτές χρησιμοποιούνται συνήθως στη ρομποτική, στα μηχανήματα CNC, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκτρονικών υπολογιστών, στα μηχανήματα ηλεκκαι αυτόματα συστήματα.
Υψηλή ακρίβεια:
Επιτυγχάνει ακρίβεια επαναλαμβανόμενης τοποθέτησης μικρότερη των 5 τόξων δευτερολέπτων, εξασφαλίζοντας αξιόπιστη απόδοση σε απαιτητικές εφαρμογές.
Υψηλή ακαμψία:
Υποστηριζόμενη από ρυμουλκούμενους κυλίνδρους ακριβείας, η πλατφόρμα μπορεί να αντέξει σημαντικές ακτινικές, αξονικές και αναποδογυριστικές δυνάμεις, παρέχοντας πάνω από δέκα φορές την ακαμψία των παραδοσιακών ρυμουλκούμενων.
Ευέλικτη συμβατότητα κινητήρα:
Εύκολη διαμόρφωση για να φιλοξενήσει διάφορες μάρκες και τύπους κινητήρων, συμπεριλαμβανομένων των κινητήρων servo και stepper, μέσω προσαρμόσιμων φλάντζων και άξονων εισόδου.
| Σχήμα | Σχήμα | Σχήμα | Ποσοστό |
| Κούφιος περιστρεφόμενος πίνακας | Πλανητικός μειωτής | |||
HRG170Α | HRG170 | HA090 | 3, 5, 7, 10 |
Παράμετρος απόδοσης
| HRG170Α | ||||||||
| Υποστήριξη πλατφόρμας εξόδου | Επικεφαλίδιο τροχοφόρου ρυμουλκού | Επιτρεπόμενη ταχύτητα εξόδου | 200 στροφές ανά λεπτό | Ινρτία περιστροφής | 27619x10-6 kg.m2 | |||
| Κίνηση μετατόπισης | 360° ((Στροφή σε οποιαδήποτε γωνία) | Επαναλαμβανόμενη ακρίβεια θέσης | ± 15 δευτερόλεπτα τόξου | Ακριβότητα θέσης | ≤ 30 δευτερόλεπτα τόξου | |||
| Αντίστοιχη μηχανή (μεγέθος) | Σερβοκινητήρας 750-1KW Φ14-Φ50-Φ70-M4 | Επιτρεπόμενο άξιο φορτίο | 3000N | Λιπαντική | Συνθετικό λίπος | |||
| Ποσοστό μείωσης | 30 | 50 | 70 | 100 | Επιτρεπόμενο ακτινοβολικό φορτίο | 2000N | θερμοκρασία λειτουργίας | -10°C~90°C |
| Ονομαστική ροπή εξόδου | 112NM | Παράλληλος της πλατφόρμας εξόδου | 00,02 mm | Ζωή υπηρεσίας | 20000h | |||
| Μέγιστη ροπή επιτάχυνσης | 201.6NM | Εκροή επιφάνειας πλατφόρμας εξόδου | 00,01 mm | Επίπεδο παραγωγής | IP65 | |||
| Στροφή διακοπής έκτακτης ανάγκης | 336NM | Έξοδος της πλατφόρμας εξόδου | 00,01 mm | Επίπεδο θορύβου | ≤ 65dB | |||

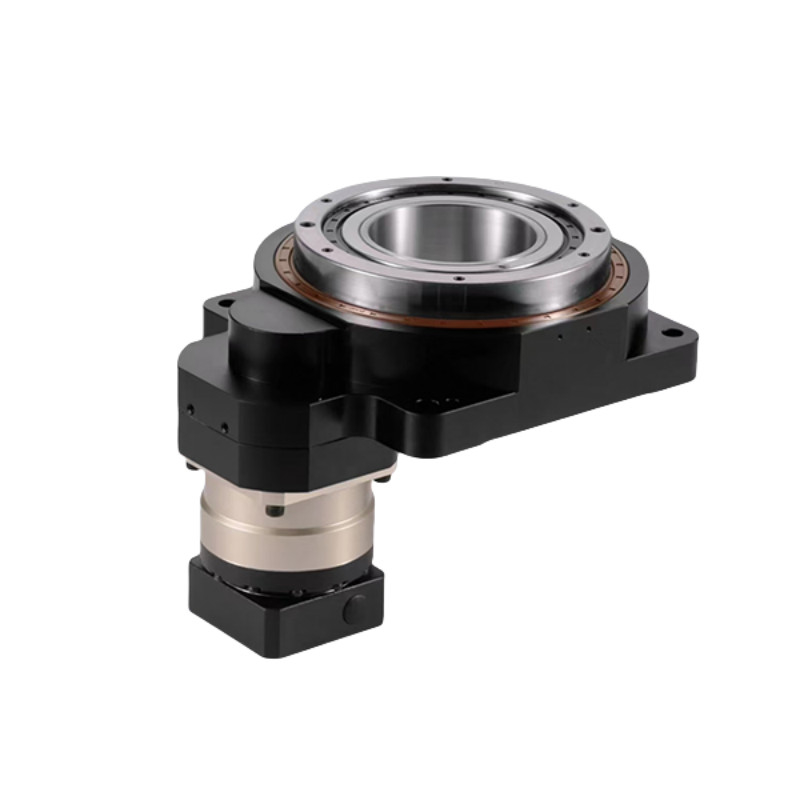

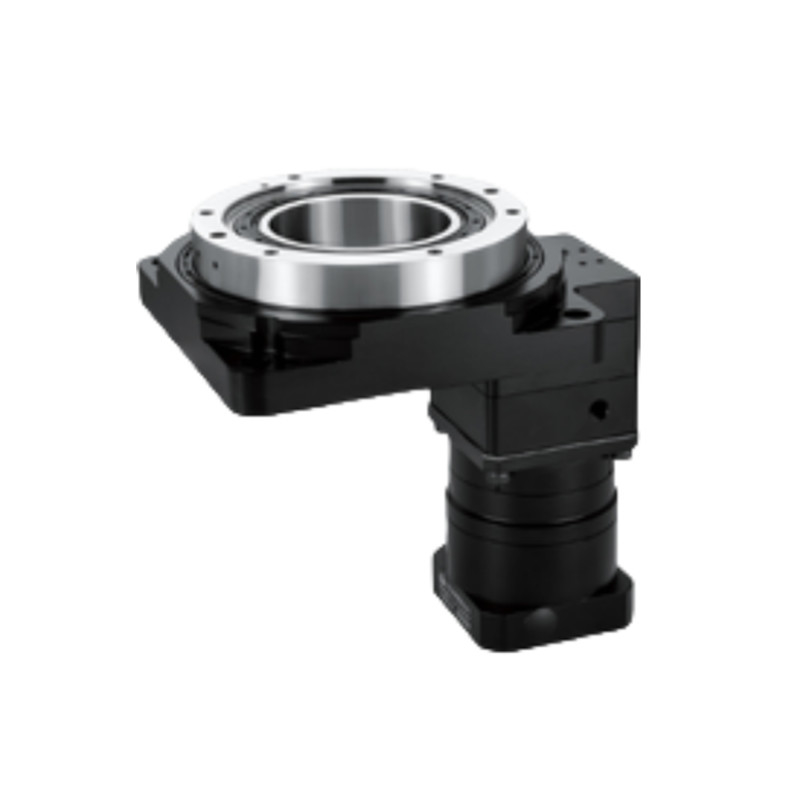

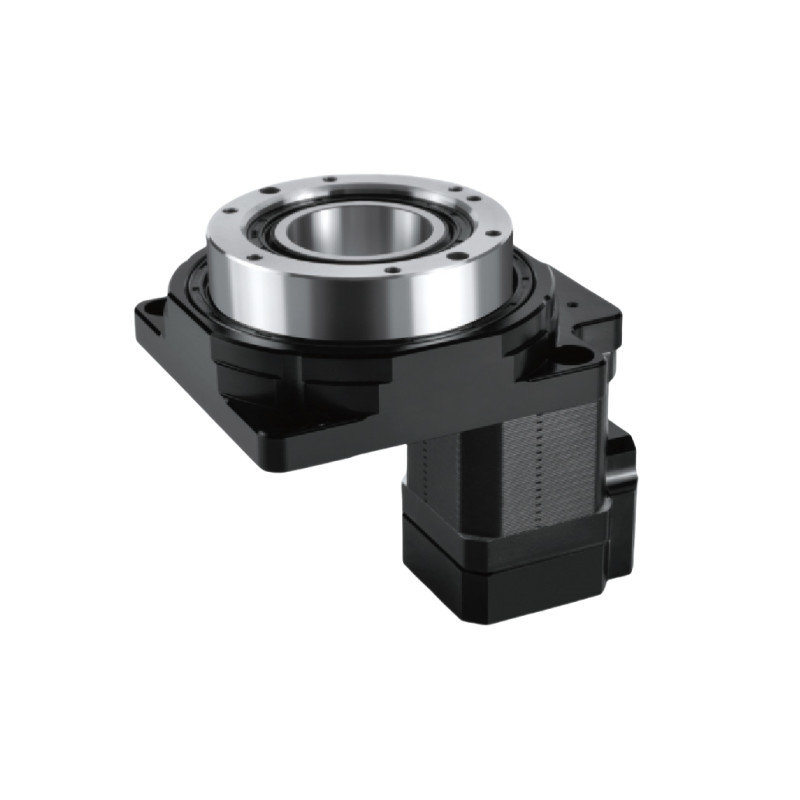

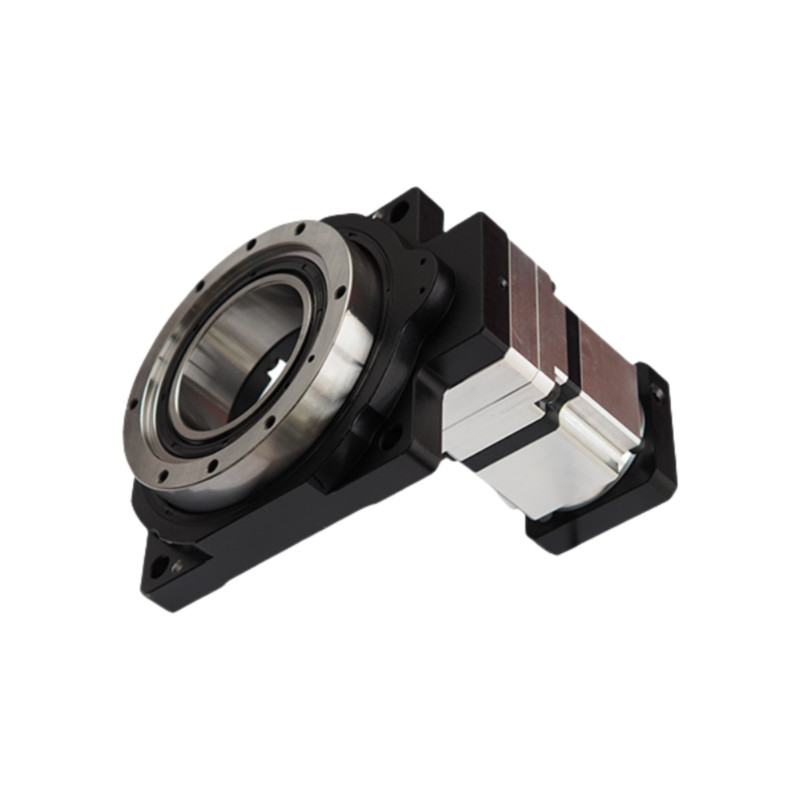

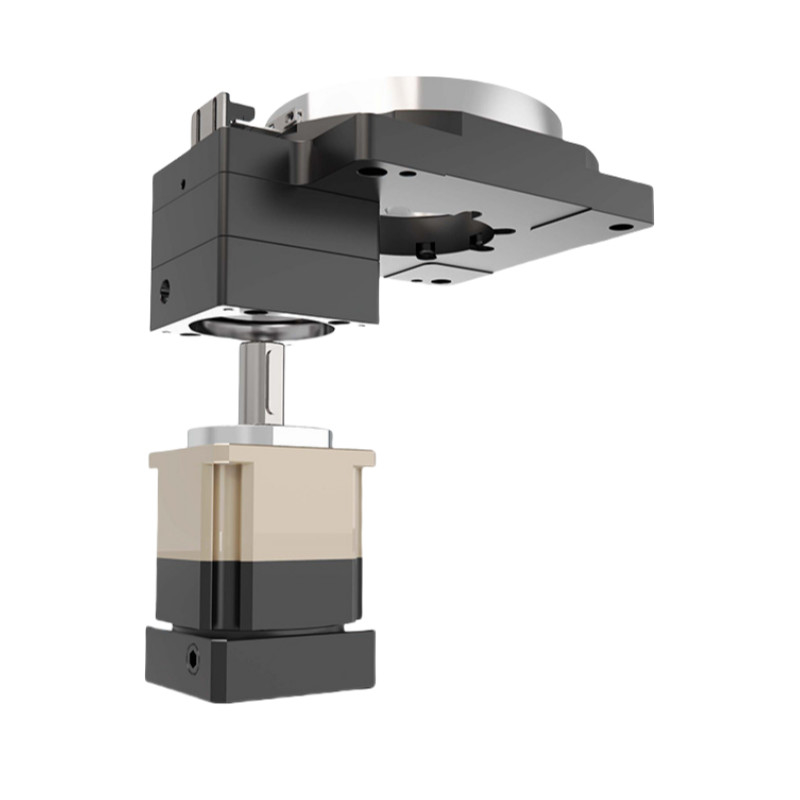

Λεπτομερείς εικόνες
| | | |
Σχέδια
Εφαρμογές της κούφιας περιστρεφόμενης πλατφόρμας
Ρομποτική:
Χρησιμοποιείται σε ρομποτικά χέρια και χειριστήρια για ακριβή τοποθέτηση και κίνηση σε εργασίες συναρμολόγησης και χειρισμού υλικών.
Συστήματα αυτοματισμού:
Ενσωματώνονται σε αυτοματοποιημένες γραμμές παραγωγής για εργασίες όπως η διαλογή, η συσκευασία και η παλέτιση, όπου είναι απαραίτητη η ακριβής περιστροφή.
Εργαλεία CNC:
Χρησιμοποιείται σε μηχανές CNC για την ακριβή περιστροφή των εργασιακών μερών κατά τη διάρκεια των εργασιών άλεσης, γεώτρησης και στροφής.
Ιατρικός εξοπλισμός:
Χρησιμοποιείται σε ιατρικές συσκευές όπως συστήματα απεικόνισης, χειρουργικά ρομπότ και αυτοματοποίηση εργαστηρίων για ακριβή τοποθέτηση και κίνηση.
Αεροδιαστημική και Άμυνα:
Εφαρμόζεται σε προσομοιωτές πτήσης, συστήματα ραντάρ και UAV για ακριβή προσανατολισμό και σταθεροποίηση.
Επικοινωνίες:
Χρησιμοποιείται σε συστήματα τοποθέτησης κεραυνών για να εξασφαλιστεί ακριβής ευθυγράμμιση για τη βέλτιστη μετάδοση σήματος.
