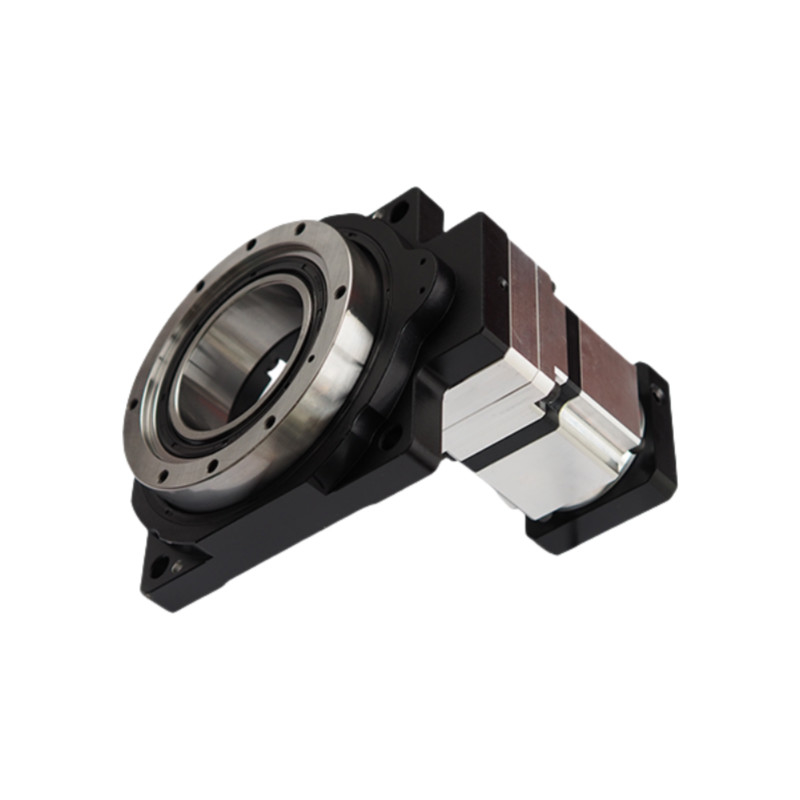

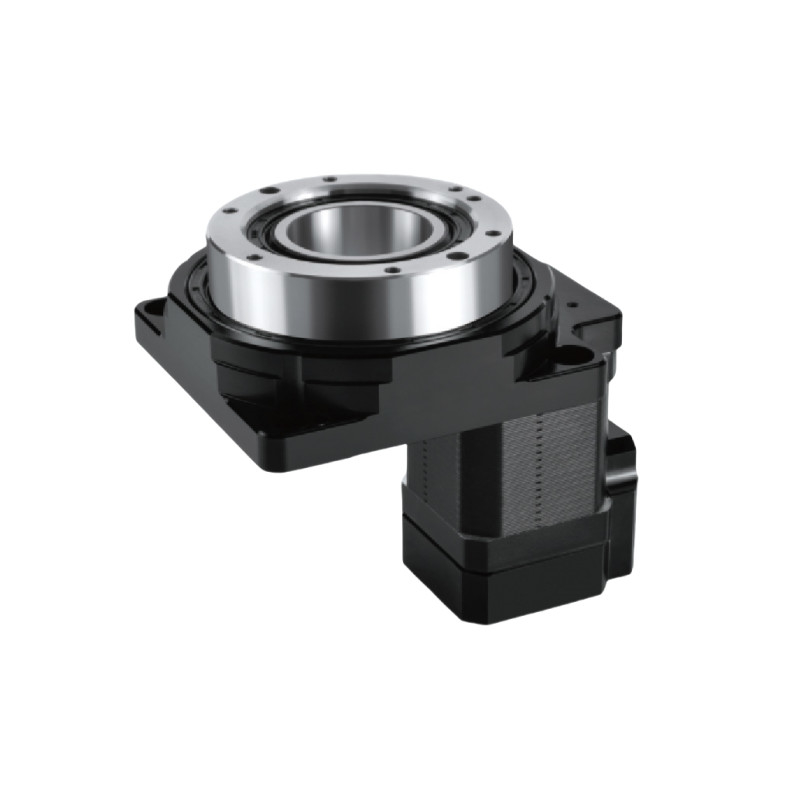

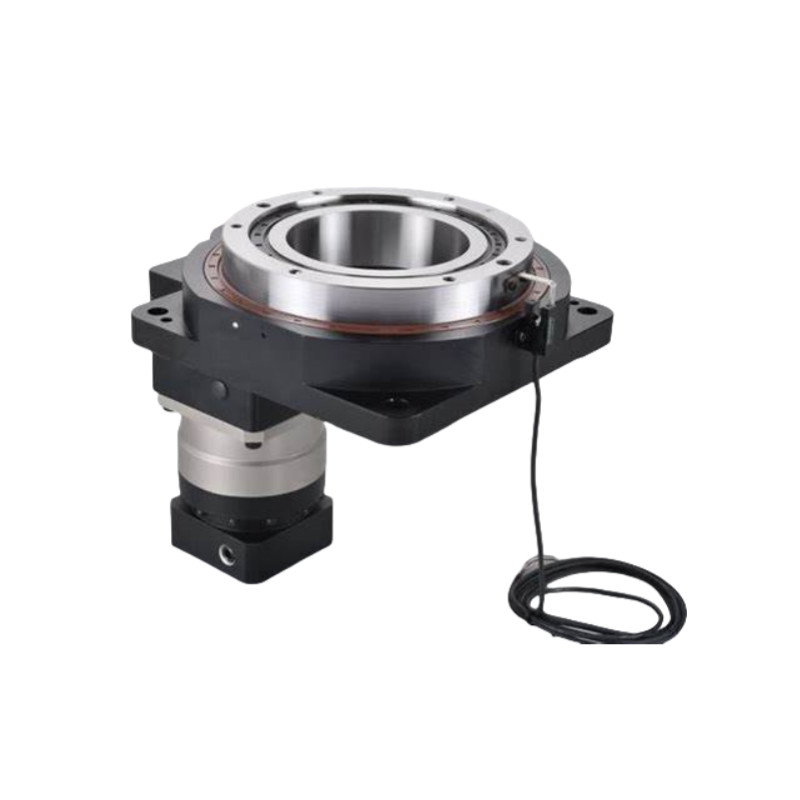

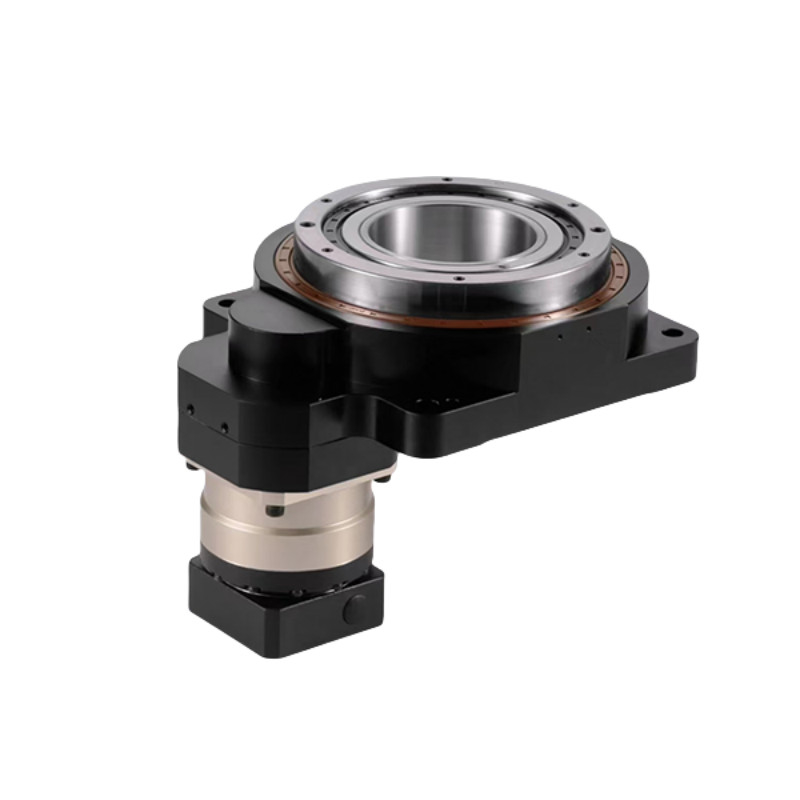

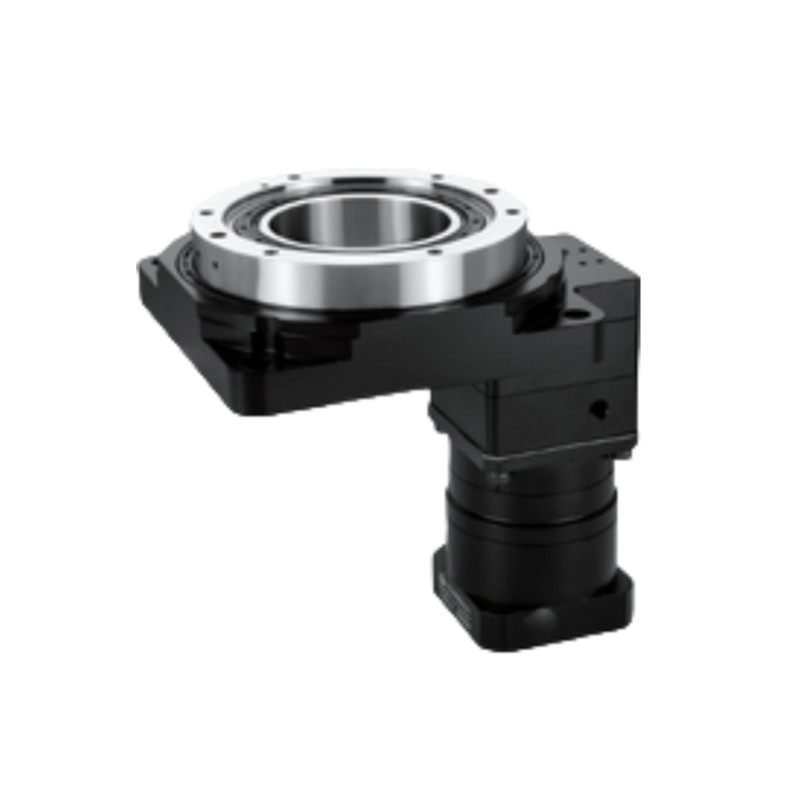

Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα με πλανητικό κιβώτιο ταχυτήτων για βαρύ φορτίο πλανητικό περιστρεφόμενο τραπέζι μείωσης

Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα με πλανητικό κιβώτιο ταχυτήτων για βαρύ φορτίο πλανητικό περιστρεφόμενο τραπέζι μείωσης

Name: Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα με πλανητικό κιβώτιο ταχυτήτων για βαρύ φορτίο πλανητικό περιστρεφόμενο τραπέζι μείωσης
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Η σειρά HRG κούφια πλανητική ολοκληρωμένη μηχανή
Availability: InStock

Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα

Σημαντική φορτίο κούφια περιστρεφόμενη πλατφόρμα

Πλανητικό κιβώτιο ταχυτήτων κούφια περιστρεφόμενη πλατφόρμα

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Η σειρά HRG κούφια πλανητική ολοκληρωμένη μηχανή

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα με πλανητικό κιβώτιο ταχυτήτων για βαρύ φορτίο πλανητικό περιστρεφόμενο τραπέζι μείωσης

Λεπτομέρειες για το προϊόν

Προϊόν:

HRG 130A κούφια πλανητική ολοκληρωμένη μηχανή

Υποστήριξη πλατφόρμας εξόδου:

Διασχισμένο ρουλεμάν κυλίνδρων

Κίνηση μετατόπισης:

360° ((Στροφή σε οποιαδήποτε γωνία)

Αντίστοιχη μηχανή (μεγέθος):

200-400W Σερβοκινητήρας

Ποσοστό μείωσης:

30, 50, 70, 100

Ονομαστική ροπή εξόδου:

34NM

Μέγιστη ροπή επιτάχυνσης:

61.2NM

Στροφή διακοπής έκτακτης ανάγκης:

102nm

Θερμοκρασία λειτουργίας:

-10°C~90°C

Επίπεδο παραγωγής:

IP65

Επίπεδο θορύβου:

≤ 65dB

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

προς διαπραγμάτευση

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Τραπέζι περιστρεφόμενης πλατφόρμας κενού περιστρεφόμενου ενεργοποιητή για πλανητικό κιβώτιο ταχυτήτων υψηλής ακρίβειας

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα με πλανητικό κιβώτιο ταχυτήτων για βαρύ φορτίο πλανητικό περιστρεφόμενο τραπέζι μείωσης

Βρείτε την καλύτερη τιμή

Επικεφαλής πίνακας περιστροφής για βαρύ φορτίο πλανητικής μείωσης

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα για βαρύ φορτίο πλανητική μείωση περιστρεφόμενο τραπέζι

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Η σειρά HRG 130AΚούφιος πλανητικός ολοκληρωμένος περιστρεφόμενος πίνακας

Το Hollow Planetary Integrated Rotary Table είναι ένα εξειδικευμένο κομμάτι εξοπλισμού που χρησιμοποιείται σε διάφορες εφαρμογές, ιδιαίτερα στη ρομποτική, την αυτοματοποίηση και την επεξεργασία ακριβείας.Συνήθως διαθέτει μια κούφια δομή που επιτρέπει τη διαδρομή των καλωδίων, υγρά ή άλλα υλικά μέσω του κέντρου, που βοηθά να διατηρηθεί ο χώρος εργασίας οργανωμένος και απαλλαγμένος από μπλέγματα.

Βασικά χαρακτηριστικά

Υψηλή ακρίβεια

Επιτυγχάνει ακρίβεια επαναλαμβανόμενης τοποθέτησης μικρότερη των 5 τόξων δευτερολέπτων, εξασφαλίζοντας αξιόπιστη απόδοση σε απαιτητικές εφαρμογές.

Υψηλή ακαμψία

Υποστηριζόμενη από ρυμουλκούμενους κυλίνδρους ακριβείας, η πλατφόρμα μπορεί να αντέξει σημαντικές ακτινικές, αξονικές και αναποδογυριστικές δυνάμεις, παρέχοντας πάνω από δέκα φορές την ακαμψία των παραδοσιακών ρυμουλκούμενων.

Ευέλικτη συμβατότητα κινητήρα

Εύκολη διαμόρφωση για να φιλοξενήσει διάφορες μάρκες και τύπους κινητήρων, συμπεριλαμβανομένων των κινητήρων servo και stepper, μέσω προσαρμόσιμων φλάντζων και άξονων εισόδου.

Πλανητικό σύστημα τροχιάς

Αυτό επιτρέπει ομαλή, ακριβή κίνηση και υψηλότερη ισχύ ροπής με ελαχιστοποίηση της αντίδρασης.

Κούφια Σχεδίαση

Το κενό κέντρο μπορεί να διευκολύνει την εύκολη πρόσβαση για καλωδίωση ή σωλήνες, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν συνεχή περιστροφή χωρίς διακοπή.

Σχήμα	Σχήμα	Σχήμα	Ποσοστό
Σχήμα	Κούφιος περιστρεφόμενος πίνακας	Πλανητικός μειωτής	Ποσοστό
HRG130A	HRG130	Επικεφαλής	5,7 10

Παράμετρος απόδοσης

HRG130A
Υποστήριξη πλατφόρμας εξόδου	Επικεφαλίδιο τροχοφόρου ρυμουλκού				Επιτρεπόμενη ταχύτητα εξόδου	200 στροφές ανά λεπτό	Ινρτία περιστροφής	2772x10-6 kg.m2
Κίνηση μετατόπισης	360° ((Στροφή σε οποιαδήποτε γωνία)				Επαναλαμβανόμενη ακρίβεια θέσης	± 15 δευτερόλεπτα τόξου	Ακριβότητα θέσης	≤ 30 δευτερόλεπτα τόξου
Αντίστοιχη μηχανή (μεγέθος)	200-400W Σερβοκινητήρας Φ14-Φ50-Φ70-M4				Επιτρεπόμενο άξιο φορτίο	2000N	Λιπαντική	Συνθετικό λίπος
Ποσοστό μείωσης	30	50	70	100	Επιτρεπόμενο ακτινοβολικό φορτίο	1200N	θερμοκρασία λειτουργίας	-10°C~90°C
Ονομαστική ροπή εξόδου	43NM	34NM			Παράλληλος της πλατφόρμας εξόδου	00,02 mm	Ζωή υπηρεσίας	20000h
Μέγιστη ροπή επιτάχυνσης	77.4NM	61.2NM			Εκροή επιφάνειας πλατφόρμας εξόδου	00,01 mm	Επίπεδο παραγωγής	IP65
Στροφή διακοπής έκτακτης ανάγκης	129NM	102NM			Έξοδος της πλατφόρμας εξόδου	00,01 mm	Επίπεδο θορύβου	≤ 65dB

Λεπτομερείς εικόνες

Σχέδια

Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα με πλανητικό κιβώτιο ταχυτήτων για βαρύ φορτίο πλανητικό περιστρεφόμενο τραπέζι μείωσης 5

Εφαρμογές της κούφιας περιστρεφόμενης πλατφόρμας

Ρομποτική:Για ακριβή θέση και περιστροφή σε ρομποτικά χέρια και κινητές πλατφόρμες.

Εργασία CNC:Για τη διευκόλυνση υψηλής ακρίβειας περιστροφικών κινήσεων σε κέντρα άλεσης και μηχανικής.

Ιατρικός εξοπλισμός:Σε χειρουργικά ρομπότ και συσκευές απεικόνισης για ομαλή λειτουργία.

Συστήματα αυτοματισμού:Για την περιστροφή εξαρτημάτων σε γραμμές συναρμολόγησης ή αυτοματοποιημένη κατασκευή.

Αεροδιαστημική:Για δορυφορικά συστήματα εντοπισμού θέσης και κεραίες.

Συσκευή και αποστολή

Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα με πλανητικό κιβώτιο ταχυτήτων για βαρύ φορτίο πλανητικό περιστρεφόμενο τραπέζι μείωσης 6
