Τόπος καταγωγής:
Κίνα
Μάρκα:
Giant Precision
Πιστοποίηση:
ISO9001
Αριθμό μοντέλου:
Η σειρά HRG κούφια πλανητική ολοκληρωμένη μηχανή
Το Hollow Planetary Integrated Rotary Table είναι ένα εξειδικευμένο κομμάτι εξοπλισμού που χρησιμοποιείται σε διάφορες εφαρμογές, ιδιαίτερα στη ρομποτική, την αυτοματοποίηση και την επεξεργασία ακριβείας.Συνήθως διαθέτει μια κούφια δομή που επιτρέπει τη διαδρομή των καλωδίων, υγρά ή άλλα υλικά μέσω του κέντρου, που βοηθά να διατηρηθεί ο χώρος εργασίας οργανωμένος και απαλλαγμένος από μπλέγματα.
Πλανητικό σύστημα μετατροπής:Αυτό επιτρέπει ομαλή, ακριβή κίνηση και υψηλότερη ισχύ ροπής με ελαχιστοποίηση της αντίδρασης.
Σχεδιασμός κενού:Το κενό κέντρο μπορεί να διευκολύνει την εύκολη πρόσβαση για καλωδίωση ή σωλήνες, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν συνεχή περιστροφή χωρίς διακοπή.
Ενσωματωμένα εξαρτήματα:Συχνά, τα HPIRT ενσωματώνουν κινητήρες, κωδικοποιητές και άλλα εξαρτήματα, καθιστώντας τα συμπαγή και αποτελεσματικά για εγκατάσταση.
Εφαρμογές:Αυτοί οι πίνακες χρησιμοποιούνται συνήθως σε μηχανές CNC, ρομποτικά χέρια και άλλα αυτοματοποιημένα συστήματα όπου η ακριβής τοποθέτηση είναι κρίσιμη.
|
Σχήμα | Σχήμα | Σχήμα | Ποσοστό |
| Κούφιος περιστρεφόμενος πίνακας | Πλανητικός μειωτής | |||
|
HRG110A |
HRG110 | Επικεφαλής |
5,7 10 |
Παράμετρος απόδοσης
| HRG110A-05 | |||||||
| Υποστήριξη πλατφόρμας εξόδου | Επικεφαλίδιο τροχοφόρου ρυμουλκού | Επιτρεπόμενη ταχύτητα εξόδου | 200 στροφές ανά λεπτό | Ινρτία περιστροφής | 1483x10-6 kg.m2 | ||
| Κίνηση μετατόπισης | 360° ((Στροφή σε οποιαδήποτε γωνία) | Επαναλαμβανόμενη ακρίβεια θέσης | ± 15 δευτερόλεπτα τόξου | Ακριβότητα θέσης | ≤ 30 δευτερόλεπτα τόξου | ||
| Αντίστοιχη μηχανή (μεγέθος) | 200-400W Σερβοκινητήρας Φ14-Φ50-Φ70-M4 |
Επιτρεπόμενο άξιο φορτίο | 2000N | Λιπαντική | Συνθετικό λίπος | ||
| Ποσοστό μείωσης | 25 | 35 | 50 | Επιτρεπόμενο ακτινοβολικό φορτίο | 1200N | θερμοκρασία λειτουργίας | -10°C~90°C |
| Ονομαστική ροπή εξόδου | 35NM | Παράλληλος της πλατφόρμας εξόδου | 00,02 mm | Ζωή υπηρεσίας | 20000h | ||
| Μέγιστη ροπή επιτάχυνσης | 70NM | Εκροή επιφάνειας πλατφόρμας εξόδου | 00,01 mm | Επίπεδο παραγωγής | IP65 | ||
| Στροφή διακοπής έκτακτης ανάγκης | 105NM | Έξοδος της πλατφόρμας εξόδου | 00,01 mm | Επίπεδο θορύβου | ≤ 65dB | ||
| HRG110A-10 | ||||||
| Υποστήριξη πλατφόρμας εξόδου | Επικεφαλίδιο τροχοφόρου ρυμουλκού | Επιτρεπόμενη ταχύτητα εξόδου | 200 στροφές ανά λεπτό | Ινρτία περιστροφής | 1483x10-6 kg.m2 | |
| Κίνηση μετατόπισης | 360° ((Στροφή σε οποιαδήποτε γωνία) | Επαναλαμβανόμενη ακρίβεια θέσης | ± 15 δευτερόλεπτα τόξου | Ακριβότητα θέσης | ≤ 30 δευτερόλεπτα τόξου | |
| Αντίστοιχη μηχανή (μεγέθος) | 200-400W Σερβοκινητήρας Φ14-Φ50-Φ70-M4 |
Επιτρεπόμενο άξιο φορτίο | 2000N | Λιπαντική | Συνθετικό λίπος | |
| Ποσοστό μείωσης | 70 | 100 | Επιτρεπόμενο ακτινοβολικό φορτίο | 1200N | θερμοκρασία λειτουργίας | -10°C~90°C |
| Ονομαστική ροπή εξόδου | 35NM | Παράλληλος της πλατφόρμας εξόδου | 00,02 mm | Ζωή υπηρεσίας | 20000h | |
| Μέγιστη ροπή επιτάχυνσης | 70NM | Εκροή επιφάνειας πλατφόρμας εξόδου | 00,01 mm | Επίπεδο παραγωγής | IP65 | |
| Στροφή διακοπής έκτακτης ανάγκης | 105NM | Έξοδος της πλατφόρμας εξόδου | 00,01 mm | Επίπεδο θορύβου | ≤ 65dB | |

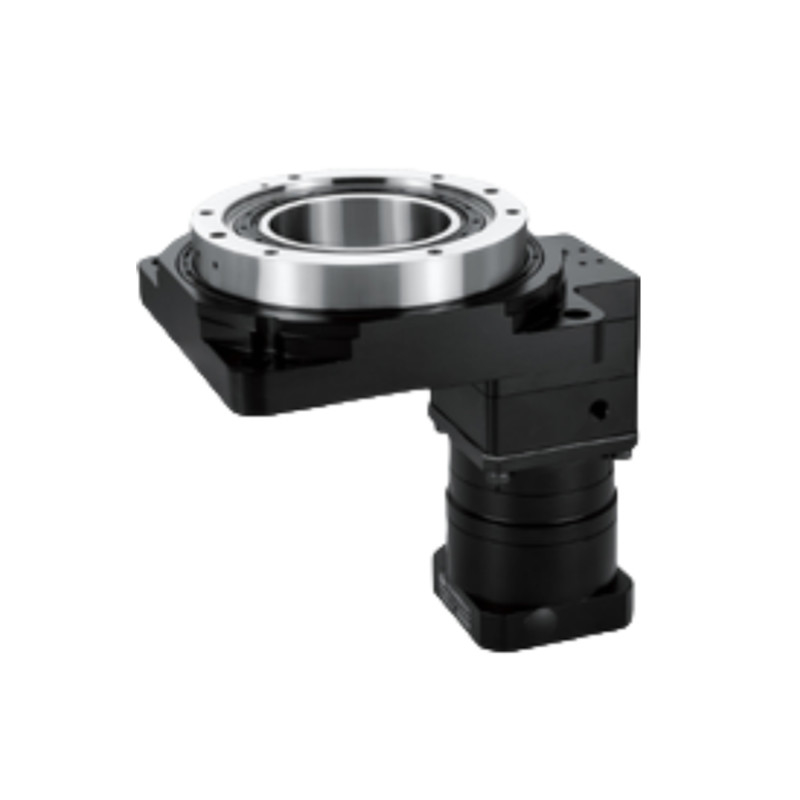

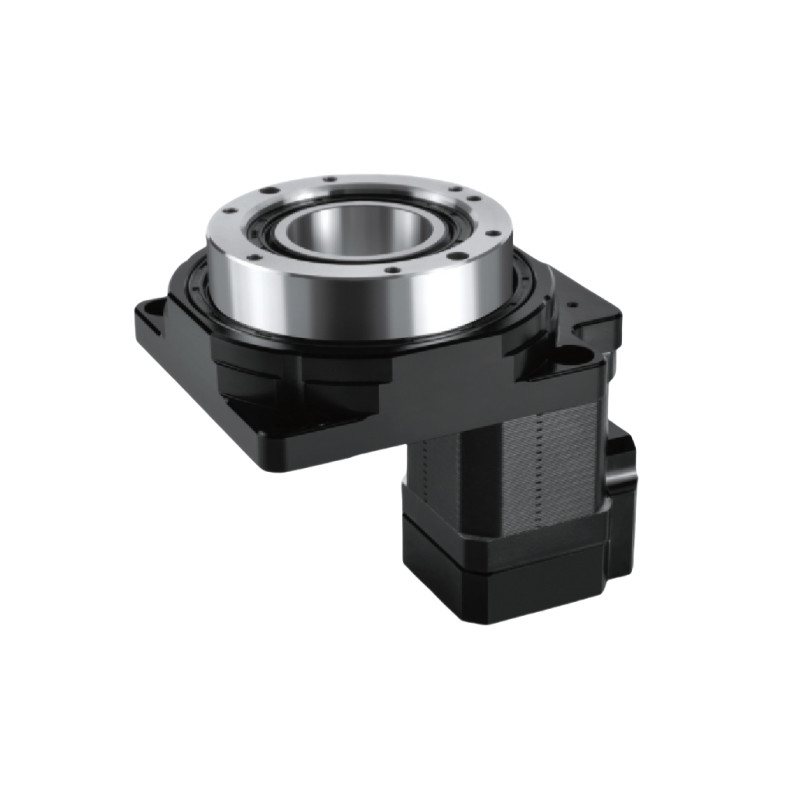

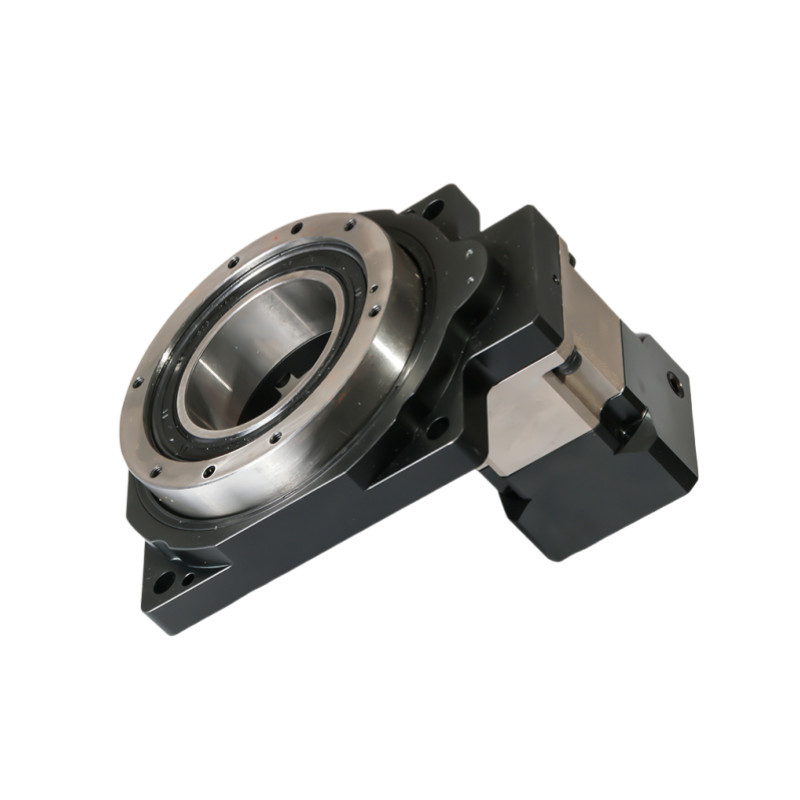

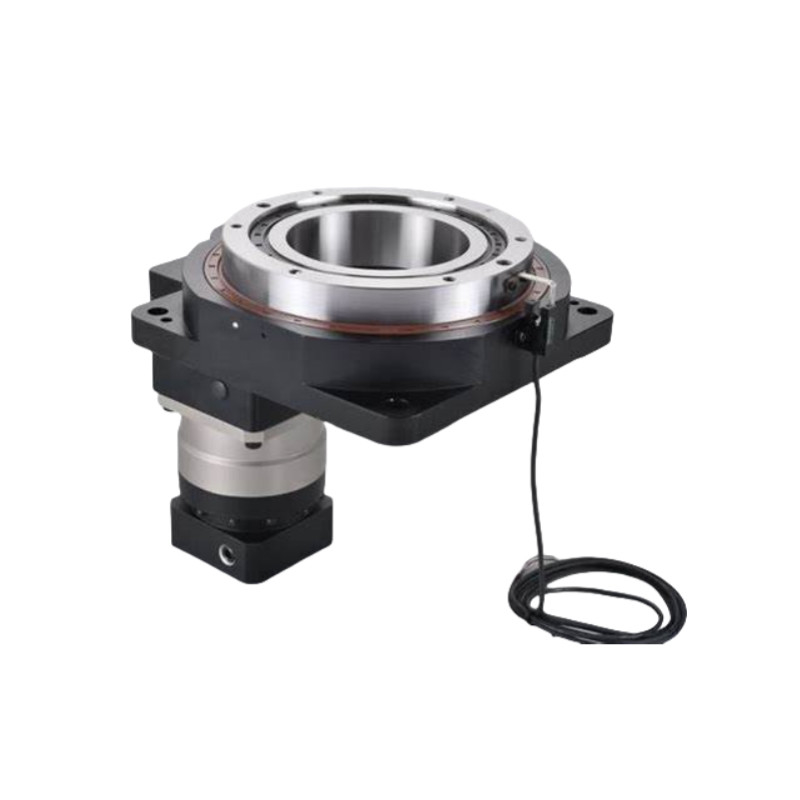

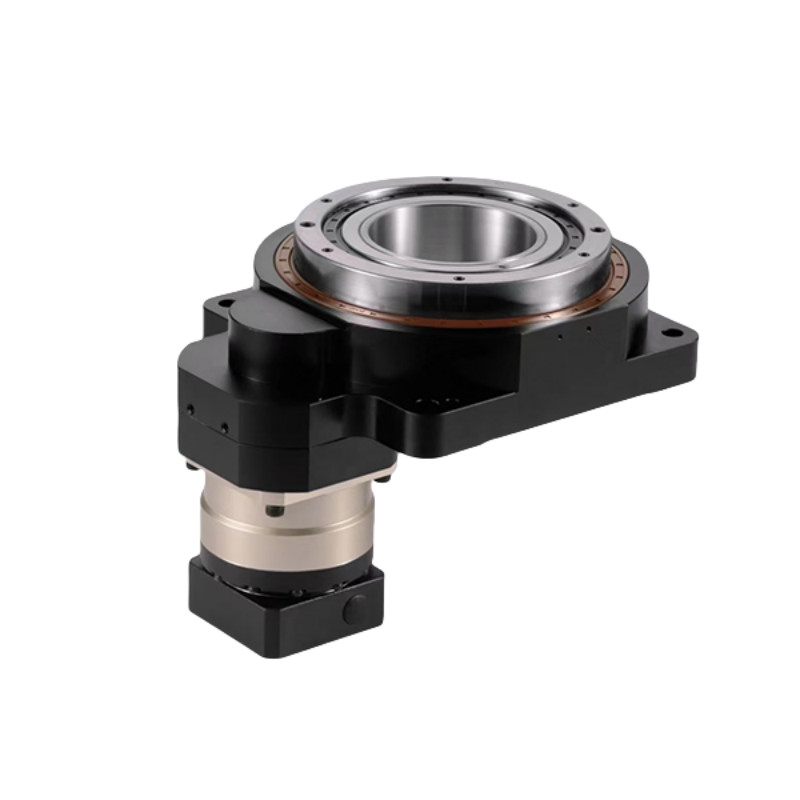

Λεπτομερείς εικόνες
|
|
|
|
Σχέδια
Εφαρμογές της κούφιας περιστρεφόμενης πλατφόρμας
Ρομποτική:
Χρησιμοποιείται σε ρομποτικά χέρια και χειριστήρια για ακριβή τοποθέτηση και κίνηση σε εργασίες συναρμολόγησης και χειρισμού υλικών.
Συστήματα αυτοματισμού:
Ενσωματώνονται σε αυτοματοποιημένες γραμμές παραγωγής για εργασίες όπως η διαλογή, η συσκευασία και η παλέτιση, όπου είναι απαραίτητη η ακριβής περιστροφή.
Εργαλεία CNC:
Χρησιμοποιείται σε μηχανές CNC για την ακριβή περιστροφή των εργασιακών μερών κατά τη διάρκεια των εργασιών άλεσης, γεώτρησης και στροφής.
Ιατρικός εξοπλισμός:
Χρησιμοποιείται σε ιατρικές συσκευές όπως συστήματα απεικόνισης, χειρουργικά ρομπότ και αυτοματοποίηση εργαστηρίων για ακριβή τοποθέτηση και κίνηση.
Αεροδιαστημική και Άμυνα:
Εφαρμόζεται σε προσομοιωτές πτήσης, συστήματα ραντάρ και UAV για ακριβή προσανατολισμό και σταθεροποίηση.
Επικοινωνίες:
Χρησιμοποιείται σε συστήματα τοποθέτησης κεραυνών για να εξασφαλιστεί ακριβής ευθυγράμμιση για τη βέλτιστη μετάδοση σήματος.
Δοκιμή και μέτρηση:
Ενσωματωμένο σε εξοπλισμό δοκιμών για περιστροφή δειγμάτων ή εξαρτημάτων για την αξιολόγηση των επιδόσεων υπό διάφορες συνθήκες.
Διασκέδαση και Μέσα Ενημέρωσης:
Χρησιμοποιείται σε μηχανές φωτογραφίας και συστήματα φωτισμού για ομαλή και ελεγχόμενη κίνηση στην παραγωγή ταινιών και σε ζωντανές εκδηλώσεις.
Βιομηχανικός εξοπλισμός:
Εφαρμόζεται σε μεταφορείς και συστήματα διαλογής όπου απαιτείται περιστροφική κίνηση για αποτελεσματικό χειρισμό υλικών.
Έρευνα και Ανάπτυξη:
Χρησιμοποιείται σε εργαστήρια και ερευνητικές εγκαταστάσεις για πειραματικές ρυθμίσεις που απαιτούν ακριβείς γωνιακές ρυθμίσεις.
