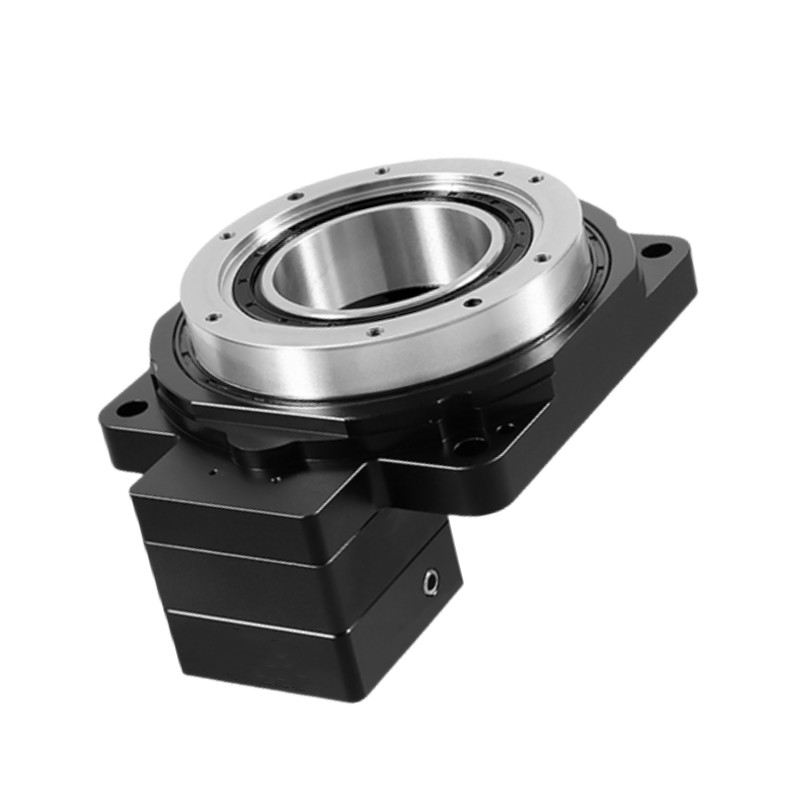

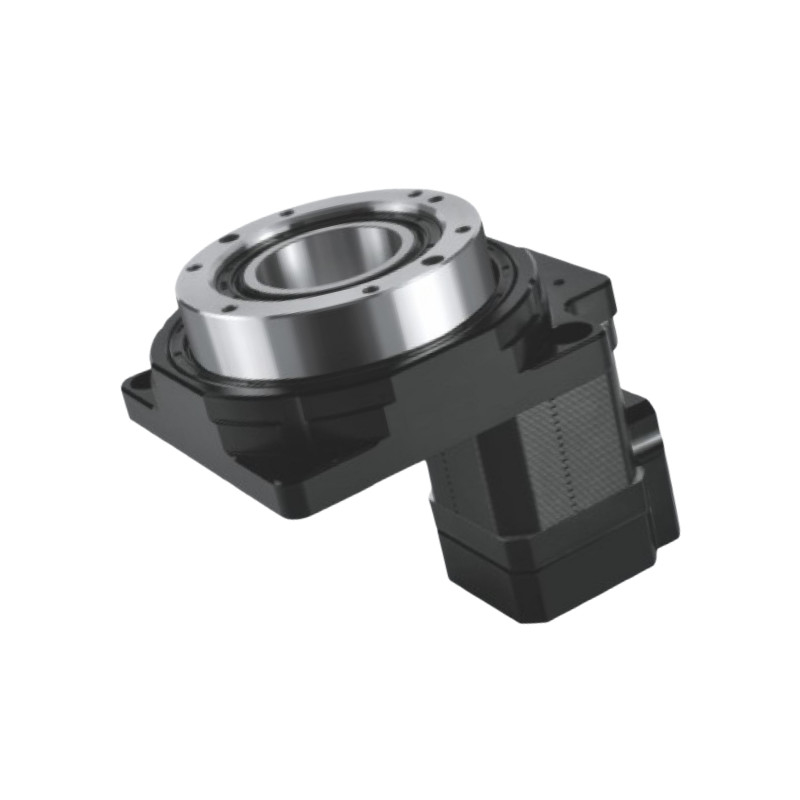

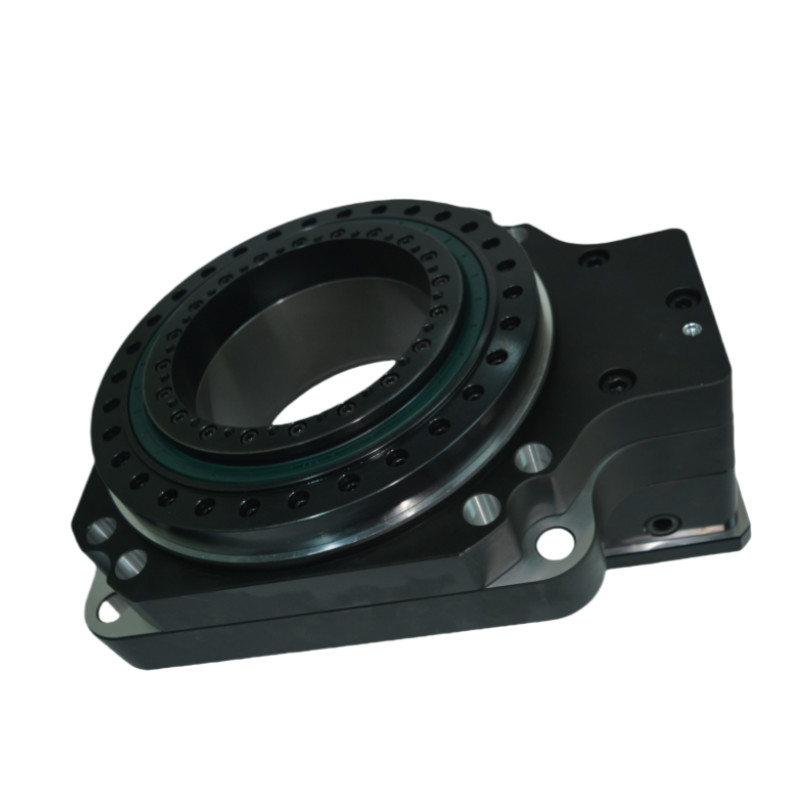

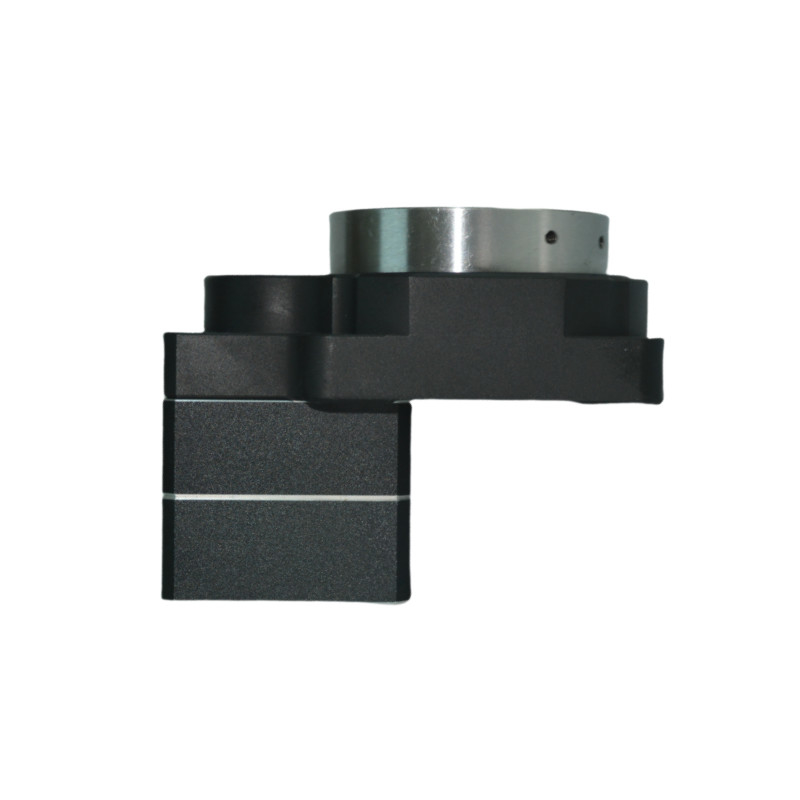

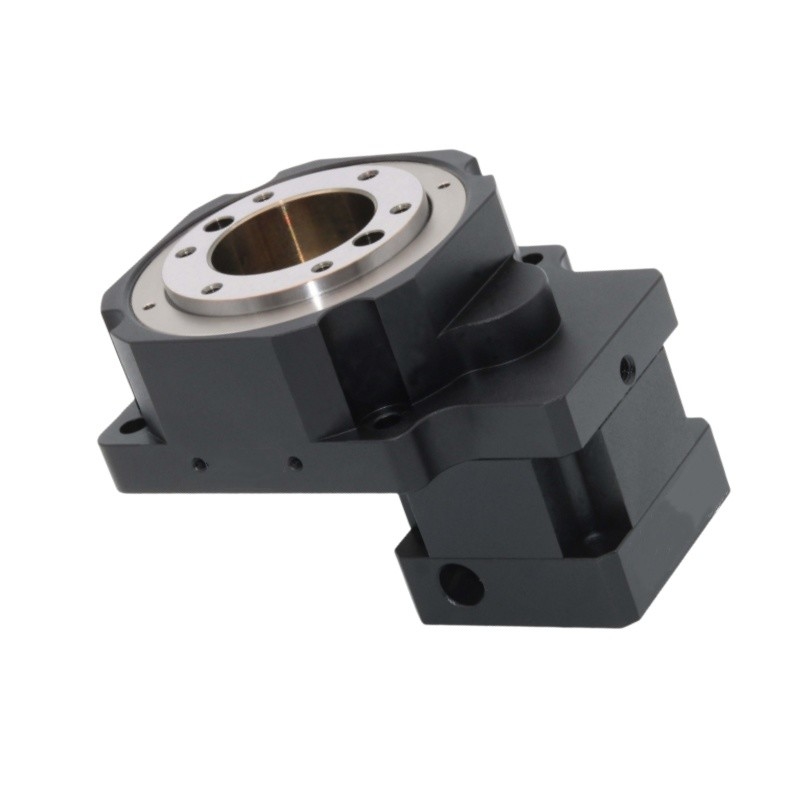

Υψηλής ακρίβειας κούφιος περιστρεφόμενος πίνακας αναλογία 10 περιστρεφόμενος κινητήρας κιβωτίου ταχυτήτων κούφιος περιστρεφόμενος χώρος

Υψηλής ακρίβειας κούφιος περιστρεφόμενος πίνακας αναλογία 10 περιστρεφόμενος κινητήρας κιβωτίου ταχυτήτων κούφιος περιστρεφόμενος χώρος

Name: Υψηλής ακρίβειας κούφιος περιστρεφόμενος πίνακας αναλογία 10 περιστρεφόμενος κινητήρας κιβωτίου ταχυτήτων κούφιος περιστρεφόμενος χώρος
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Σειρά HRG
Availability: InStock

Αναλογία 10 Κούφιος περιστρεφόμενος πίνακας

Υψηλής ακρίβειας κούφιος περιστρεφόμενος πίνακας

Ενεργοποιητής Κούφιος περιστρεφόμενος πίνακας

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Σειρά HRG

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Υψηλής ακρίβειας κούφιος περιστρεφόμενος πίνακας αναλογία 10 περιστρεφόμενος κινητήρας κιβωτίου ταχυτήτων κούφιος περιστρεφόμενος χώρος

Λεπτομέρειες για το προϊόν

Προϊόν:

HRG 85 Κούφιος περιστρεφόμενος πίνακας

Υποστήριξη πλατφόρμας εξόδου:

Διασχισμένο ρουλεμάν κυλίνδρων

Κίνηση μετατόπισης:

360° ((Στροφή σε οποιαδήποτε γωνία)

Αντίστοιχη μηχανή (μεγέθος):

Φ14-Φ50-Φ70-M4

Ποσοστό μείωσης:

5, 10

Ονομαστική ροπή εξόδου:

18Nm

Μέγιστη ροπή επιτάχυνσης:

32NM

Στροφή διακοπής έκτακτης ανάγκης:

54NM

Θερμοκρασία λειτουργίας:

-10°C~90°C

Επίπεδο παραγωγής:

IP65

Επίπεδο θορύβου:

≤ 65dB

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

προς διαπραγμάτευση

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Τραπέζι περιστρεφόμενης πλατφόρμας κενού περιστρεφόμενου ενεργοποιητή για πλανητικό κιβώτιο ταχυτήτων υψηλής ακρίβειας

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα με πλανητικό κιβώτιο ταχυτήτων για βαρύ φορτίο πλανητικό περιστρεφόμενο τραπέζι μείωσης

Βρείτε την καλύτερη τιμή

Επικεφαλής πίνακας περιστροφής για βαρύ φορτίο πλανητικής μείωσης

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα για βαρύ φορτίο πλανητική μείωση περιστρεφόμενο τραπέζι

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Η σειρά HRG 85Κούφιος περιστρεφόμενος πίνακας

Η κούφια περιστρεφόμενη πλατφόρμα είναι ένα επαναστατικό προϊόν που έχει σχεδιαστεί για διάφορες εφαρμογές περιστρεφόμενης κίνησης.ακαμψίαΤο προϊόν αυτό αντιπροσωπεύει μια μεγάλη ανακάλυψη στους μηχανισμούς περιστροφής, επιτυγχάνοντας μια ισορροπία μεταξύ αυτών των στοιχείων με ακρίβεια επαναλαμβανόμενης τοποθέτησης ≤ 5 τόξων δευτερολέπτων.Τοποθετεί εύκολα τους κινητήρες και παρέχει σταθερή χωρητικότητα φορτίου, συμβατό με κινητήρες servo AC ή σταπ κινητήρες για αυθαίρετη διαίρεση γωνίας.Αυτό όχι μόνο ανταποκρίνεται στις δυνατότητες αριθμητικού ελέγχου που οι παραδοσιακοί διαχωριστές δεν μπορούν να επιτύχουν, αλλά προσφέρει επίσης ακρίβεια θέσης συγκρίσιμη με τους κινητήρες DDΜειώνει σημαντικά το κόστος και προσφέρει απρόσμενα οφέλη.

Χαρακτηριστικά

Υψηλή ακρίβεια επαναλαμβανόμενης θέσης

Η κούφια περιστρεφόμενη πλατφόρμα χρησιμοποιεί μια μονόσταξη ελικοειδούς μέθοδος μείωσης γρανάζιας για την αύξηση της ροπής εξόδου.σε συνδυασμό με ένα ευέλικτο μηχανισμό ρύθμισης διαχωρισμού που ελέγχει την αντίδραση με την αλλαγή της κεντρικής απόστασης μεταξύ των δύο ταχυτήτωνΟ σχεδιασμός αυτός οδηγεί σε ελάχιστη αντίδραση, επιτυγχάνοντας ακρίβεια επαναλήψεως θέσης μικρότερη από 5 τόξο δευτερόλεπτα.

Υψηλή ακαμψία

Η περιστρεφόμενη πλατφόρμα υποστηρίζεται από ένα σύνολο από λουκέτα κυλίνδρων διασταυρωμένων με ακρίβεια.και η διάμετρος τους είναι ελαφρώς μεγαλύτερη από τις διαστάσεις της διαδρομής μεταξύ των εσωτερικών και εξωτερικών δακτυλίων των ρουλεάντωνΗ διαμόρφωση αυτή δημιουργεί προφόρτωση μεταξύ των εσωτερικών και εξωτερικών δακτυλίων και των κυλίνδρων.και ανατρεπτικές στιγμές, παρέχοντας ακαμψία δέκα φορές μεγαλύτερη από εκείνη των παραδοσιακών ρουλεμάντων.

Υψηλή ακρίβεια περιστροφής

Μετά την συναρμολόγηση, η στρογγυλοποιημένη πλατφόρμα σέρβο γείρεται εκ νέου στην εξωτερική διάμετρο και την τελική όψη του περιστρεφόμενου δίσκου,χρησιμοποιώντας τα διασταυρωμένα ρουλεμάν ως το κέντρο περιστροφής (κατηγορία πρότυπου είναι ακριβής περιστροφή)Αυτό εξασφαλίζει τις ανοχές κοαξιότητας και παράλληλου του περιστρεφόμενου δίσκου.

Ευέλικτη διαμόρφωση κινητήρα

Η κούφια περιστρεφόμενη πλατφόρμα επιτρέπει ευέλικτες αλλαγές μεγέθους διεπαφής μέσω προσαρμοσμένων φλάντζων και τρυπών σχέλου εισόδου, καθιστώντας την κατάλληλη για σύνδεση οποιουδήποτε σήματος κινητήρων servo ή σταπ.

Σχήμα

Προδιαγραφές

Διάμετρος κούφου

Ποσοστό

(μμ)

HRG85-05K
HRG85-10K

Παράμετρος απόδοσης

HRG85-05K
Υποστήριξη πλατφόρμας εξόδου	Επικεφαλίδιο τροχοφόρου ρυμουλκού	Επιτρεπόμενη ταχύτητα εξόδου	200 στροφές ανά λεπτό	Ινρτία περιστροφής	1203x10-6 kg.m2
Κίνηση μετατόπισης	360° ((Στροφή σε οποιαδήποτε γωνία)	Επαναλαμβανόμενη ακρίβεια θέσης	± 15 δευτερόλεπτα τόξου	Ακριβότητα θέσης	≤ 30 δευτερόλεπτα τόξου
Αντίστοιχη μηχανή (μεγέθος)	Φ14-Φ50-Φ70-M4	Επιτρεπόμενο άξιο φορτίο	500N	Λιπαντική	Συνθετικό λίπος
Ποσοστό μείωσης	5	Επιτρεπόμενο ακτινοβολικό φορτίο	250N	θερμοκρασία λειτουργίας	-10°C~90°C
Ονομαστική ροπή εξόδου	18NM	Παράλληλος της πλατφόρμας εξόδου	00,02 mm	Ζωή υπηρεσίας	20000h
Μέγιστη ροπή επιτάχυνσης	32NM	Εκροή επιφάνειας πλατφόρμας εξόδου	00,01 mm	Επίπεδο παραγωγής	IP65
Στροφή διακοπής έκτακτης ανάγκης	54NM	Έξοδος της πλατφόρμας εξόδου	00,01 mm	Επίπεδο θορύβου	≤ 65dB
HRG85-10K
Υποστήριξη πλατφόρμας εξόδου	Επικεφαλίδιο τροχοφόρου ρυμουλκού	Επιτρεπόμενη ταχύτητα εξόδου	200 στροφές ανά λεπτό	Ινρτία περιστροφής	1203x10-6 kg.m2
Κίνηση μετατόπισης	360° ((Στροφή σε οποιαδήποτε γωνία)	Επαναλαμβανόμενη ακρίβεια θέσης	± 15 δευτερόλεπτα τόξου	Ακριβότητα θέσης	≤ 30 δευτερόλεπτα τόξου
Αντίστοιχη μηχανή (μεγέθος)	Φ14-Φ50-Φ70-M4	Επιτρεπόμενο άξιο φορτίο	500N	Λιπαντική	Συνθετικό λίπος
Ποσοστό μείωσης	10	Επιτρεπόμενο ακτινοβολικό φορτίο	250N	θερμοκρασία λειτουργίας	-10°C~90°C
Ονομαστική ροπή εξόδου	14NM	Παράλληλος της πλατφόρμας εξόδου	00,02 mm	Ζωή υπηρεσίας	20000h
Μέγιστη ροπή επιτάχυνσης	25.2NM	Εκροή επιφάνειας πλατφόρμας εξόδου	00,01 mm	Επίπεδο παραγωγής	IP65
Στροφή διακοπής έκτακτης ανάγκης	42NM	Έξοδος της πλατφόρμας εξόδου	00,01 mm	Επίπεδο θορύβου	≤ 65dB

Λεπτομερείς εικόνες

Σχέδια

Υψηλής ακρίβειας κούφιος περιστρεφόμενος πίνακας αναλογία 10 περιστρεφόμενος κινητήρας κιβωτίου ταχυτήτων κούφιος περιστρεφόμενος χώρος 5

Οδηγίες εγκατάστασης για το κούφιο περιστρεφόμενο τραπέζι

Συσκευή και αποστολή

Υψηλής ακρίβειας κούφιος περιστρεφόμενος πίνακας αναλογία 10 περιστρεφόμενος κινητήρας κιβωτίου ταχυτήτων κούφιος περιστρεφόμενος χώρος 8
