Η σειρά HRG 130Κούφιος περιστρεφόμενος πίνακας
Η κούφια περιστρεφόμενη πλατφόρμα είναι μια προηγμένη μηχανική συσκευή που έχει σχεδιαστεί για ακριβείς εφαρμογές περιστροφικής κίνησης.βελτίωση της ευελιξίας του σε διάφορα συστήματα.
Βασικά χαρακτηριστικά
Υψηλή ακρίβεια:
Επιτυγχάνει ακρίβεια επαναλαμβανόμενης τοποθέτησης μικρότερη των 5 τόξων δευτερολέπτων, εξασφαλίζοντας αξιόπιστη απόδοση σε απαιτητικές εφαρμογές.
Υψηλή ακαμψία:
Υποστηριζόμενη από ρυμουλκούμενους κυλίνδρους ακριβείας, η πλατφόρμα μπορεί να αντέξει σημαντικές ακτινικές, αξονικές και αναποδογυριστικές δυνάμεις, παρέχοντας πάνω από δέκα φορές την ακαμψία των παραδοσιακών ρυμουλκούμενων.
Ευέλικτη συμβατότητα κινητήρα:
Εύκολη διαμόρφωση για να φιλοξενήσει διάφορες μάρκες και τύπους κινητήρων, συμπεριλαμβανομένων των κινητήρων servo και stepper, μέσω προσαρμόσιμων φλάντζων και άξονων εισόδου.
Αποδοτική ισχύς ροπής:
Χρησιμοποιεί έναν μονοσταθμικό ελικοειδή μηχανισμό μείωσης τροχιάς για να αυξήσει την ροπή εξόδου, με ταχύτητες που έχουν χαρακτηριστεί κάτω από το επίπεδο 5 για ακρίβεια.
Εύκολη φόρτωση:
Η επιφάνεια της πλατφόρμας επιτρέπει την άμεση κλειδαριά των εργαστηρίων, εξορθολογίζοντας τη διαδικασία φόρτωσης και βελτιώνοντας την λειτουργική απόδοση.
Ομαλή λειτουργία:
Σχεδιασμένο για σταθερή και ομαλή περιστροφή, εξασφαλίζοντας γρήγορη τοποθέτηση και ελάχιστες δονήσεις κατά τη λειτουργία.
Στερεά Κατασκευή:
Κατασκευάστηκε για να αντέχει σε διάφορες λειτουργικές πιέσεις, διατηρώντας παράλληλα υψηλές επιδόσεις, καθιστώντας το κατάλληλο για βιομηχανικές και αυτοματοποιημένες εφαρμογές.
Η κούφια περιστρεφόμενη πλατφόρμα είναι ιδανική για εφαρμογές που απαιτούν υψηλή ακρίβεια, ευελιξία και ανθεκτικότητα, καθιστώντας την πολύτιμο περιουσιακό στοιχείο στις βιομηχανίες ρομποτικής, κατασκευής και αυτοματισμού.
 |
Σχήμα |
Προδιαγραφές |
Διάμετρος κούφου |
Ποσοστό |
| (μμ) |
(μμ) |
|
HRG130-06K
HRG130-10K
HRG130-18K
|
130 |
62 |
6
10
18
|
Παράμετρος απόδοσης
| HRG130-06/10/18K |
| Υποστήριξη πλατφόρμας εξόδου |
Επικεφαλίδιο τροχοφόρου ρυμουλκού |
Επιτρεπόμενη ταχύτητα εξόδου |
200 στροφές ανά λεπτό |
Ινρτία περιστροφής |
2772x10-6 kg.m2 |
| Κίνηση μετατόπισης |
360° ((Στροφή σε οποιαδήποτε γωνία) |
Επαναλαμβανόμενη ακρίβεια θέσης |
± 15 δευτερόλεπτα τόξου |
Ακριβότητα θέσης |
≤ 30 δευτερόλεπτα τόξου |
| Αντίστοιχη μηχανή (μεγέθος) |
∆ |
Επιτρεπόμενο άξιο φορτίο |
2000N |
Λιπαντική |
Συνθετικό λίπος |
| Ποσοστό μείωσης |
18 |
Επιτρεπόμενο ακτινοβολικό φορτίο |
1200N |
θερμοκρασία λειτουργίας |
-10°C~90°C |
| Ονομαστική ροπή εξόδου |
25NM |
Παράλληλος της πλατφόρμας εξόδου |
00,02 mm |
Ζωή υπηρεσίας |
20000h |
| Μέγιστη ροπή επιτάχυνσης |
45NM |
Εκροή επιφάνειας πλατφόρμας εξόδου |
00,01 mm |
Επίπεδο παραγωγής |
IP65 |
| Στροφή διακοπής έκτακτης ανάγκης |
75NM |
Έξοδος της πλατφόρμας εξόδου |
00,01 mm |
Επίπεδο θορύβου |
≤ 65dB |
| HRG130-18K Κούφια μηχανή με άμεση σύνδεση όλα σε ένα |
| Υποστήριξη πλατφόρμας εξόδου |
Επικεφαλίδιο τροχοφόρου ρυμουλκού |
Επιτρεπόμενη ταχύτητα εξόδου |
200 στροφές ανά λεπτό |
Ινρτία περιστροφής |
2772x10-6 kg.m2 |
| Κίνηση μετατόπισης |
360° ((Στροφή σε οποιαδήποτε γωνία) |
Επαναλαμβανόμενη ακρίβεια θέσης |
± 15 δευτερόλεπτα τόξου |
Ακριβότητα θέσης |
≤ 30 δευτερόλεπτα τόξου |
| Αντίστοιχη μηχανή (μεγέθος) |
Φ14-Φ50-Φ70-M4 |
Επιτρεπόμενο άξιο φορτίο |
2000N |
Λιπαντική |
Συνθετικό λίπος |
| Ποσοστό μείωσης |
6 |
10 |
18 |
Επιτρεπόμενο ακτινοβολικό φορτίο |
1200N |
θερμοκρασία λειτουργίας |
-10°C~90°C |
| Ονομαστική ροπή εξόδου |
43NM |
34NM |
25NM |
Παράλληλος της πλατφόρμας εξόδου |
00,02 mm |
Ζωή υπηρεσίας |
20000h |
| Μέγιστη ροπή επιτάχυνσης |
77.4NM |
61.2NM |
45NM |
Εκροή επιφάνειας πλατφόρμας εξόδου |
00,01 mm |
Επίπεδο παραγωγής |
IP65 |
| Στροφή διακοπής έκτακτης ανάγκης |
129NM |
102NM |
75NM |
Έξοδος της πλατφόρμας εξόδου |
00,01 mm |
Επίπεδο θορύβου |
≤ 65dB |

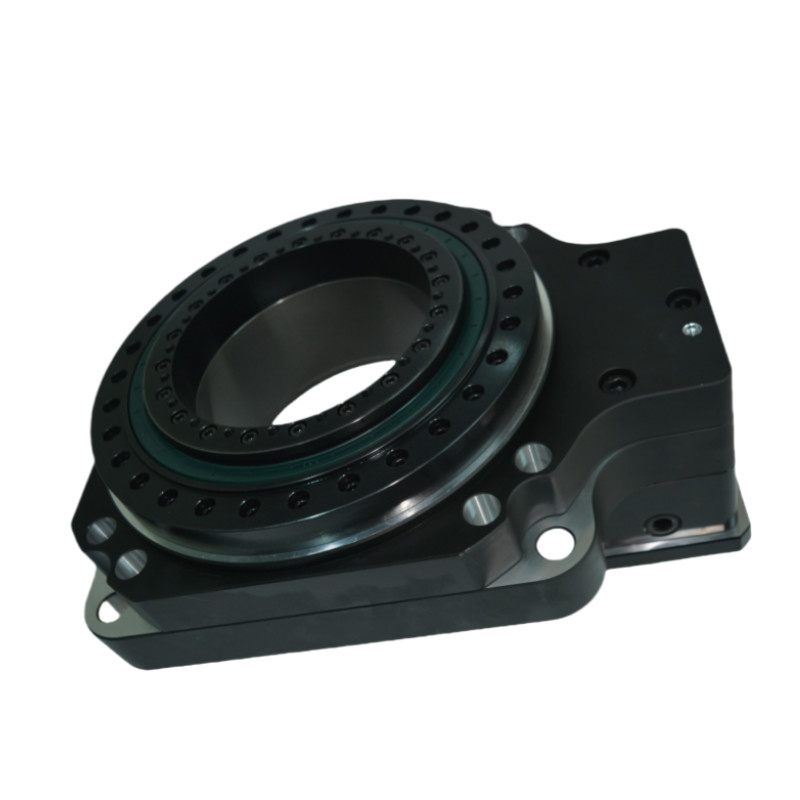

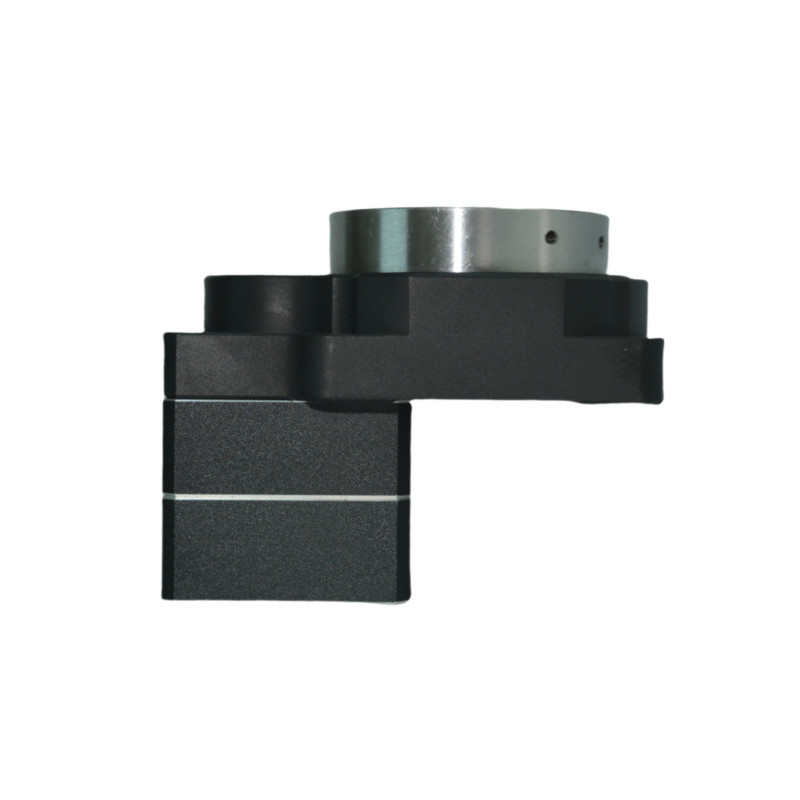

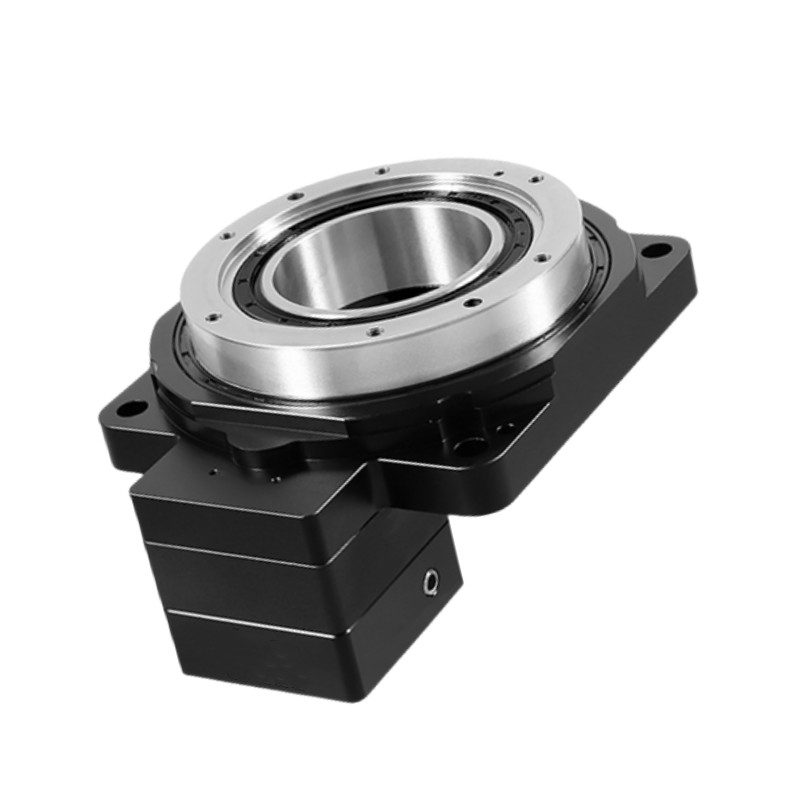

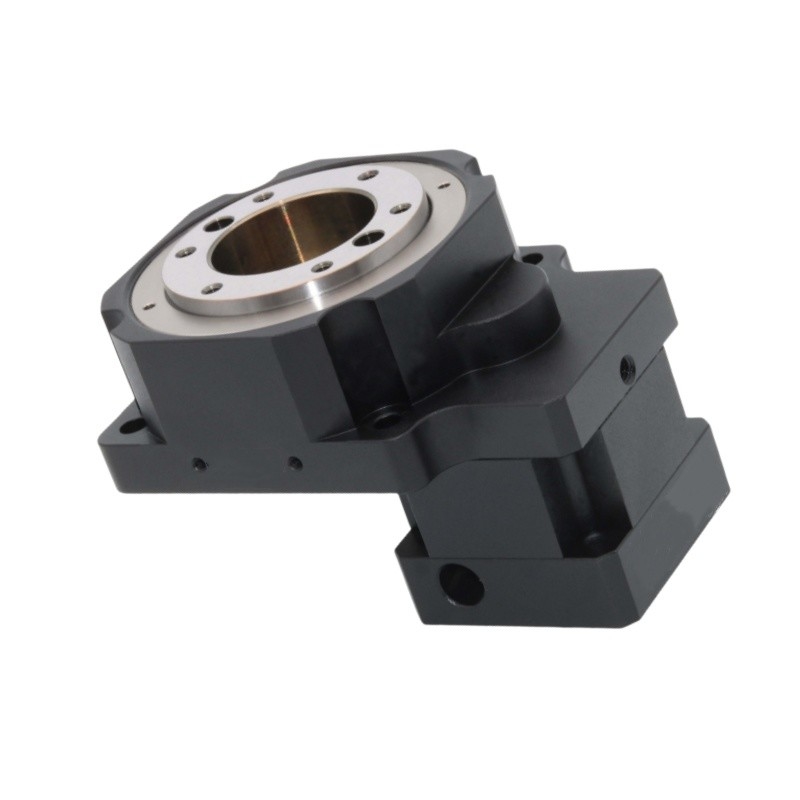

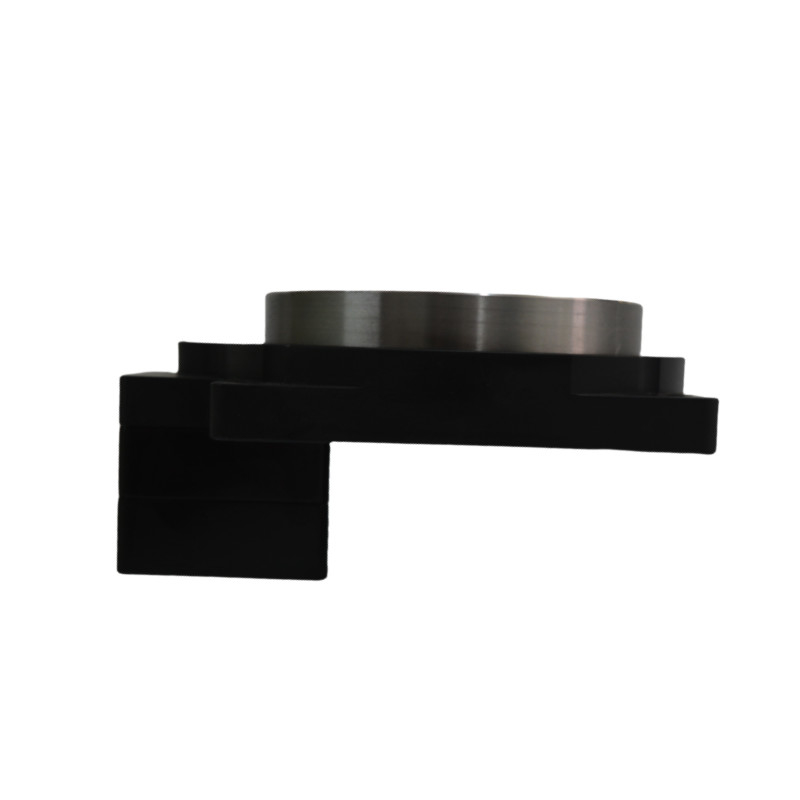

Λεπτομερείς εικόνες
Σχέδια
Οδηγίες εγκατάστασης για το κούφιο περιστρεφόμενο τραπέζι
Εφαρμογές της κούφιας περιστρεφόμενης πλατφόρμας
Ρομποτική:
Χρησιμοποιείται σε ρομποτικά χέρια και χειριστήρια για ακριβή τοποθέτηση και κίνηση σε εργασίες συναρμολόγησης και χειρισμού υλικών.
Συστήματα αυτοματισμού:
Ενσωματώνονται σε αυτοματοποιημένες γραμμές παραγωγής για εργασίες όπως η διαλογή, η συσκευασία και η παλέτιση, όπου είναι απαραίτητη η ακριβής περιστροφή.
Εργαλεία CNC:
Χρησιμοποιείται σε μηχανές CNC για την ακριβή περιστροφή των εργασιακών μερών κατά τη διάρκεια των εργασιών άλεσης, γεώτρησης και στροφής.
Ιατρικός εξοπλισμός:
Χρησιμοποιείται σε ιατρικές συσκευές όπως συστήματα απεικόνισης, χειρουργικά ρομπότ και αυτοματοποίηση εργαστηρίων για ακριβή τοποθέτηση και κίνηση.
Αεροδιαστημική και Άμυνα:
Εφαρμόζεται σε προσομοιωτές πτήσης, συστήματα ραντάρ και UAV για ακριβή προσανατολισμό και σταθεροποίηση.
Επικοινωνίες:
Χρησιμοποιείται σε συστήματα τοποθέτησης κεραυνών για να εξασφαλιστεί ακριβής ευθυγράμμιση για τη βέλτιστη μετάδοση σήματος.
Δοκιμή και μέτρηση:
Ενσωματωμένο σε εξοπλισμό δοκιμών για περιστροφή δειγμάτων ή εξαρτημάτων για την αξιολόγηση των επιδόσεων υπό διάφορες συνθήκες.
Διασκέδαση και Μέσα Ενημέρωσης:
Χρησιμοποιείται σε μηχανές φωτογραφίας και συστήματα φωτισμού για ομαλή και ελεγχόμενη κίνηση στην παραγωγή ταινιών και σε ζωντανές εκδηλώσεις.
Βιομηχανικός εξοπλισμός:
Εφαρμόζεται σε μεταφορείς και συστήματα διαλογής όπου απαιτείται περιστροφική κίνηση για αποτελεσματικό χειρισμό υλικών.
Έρευνα και Ανάπτυξη:
Χρησιμοποιείται σε εργαστήρια και ερευνητικές εγκαταστάσεις για πειραματικές ρυθμίσεις που απαιτούν ακριβείς γωνιακές ρυθμίσεις.
