Η σειρά HRG 170Κούφιος περιστρεφόμενος πίνακας
Η κούφια περιστρεφόμενη πλατφόρμα είναι μια μηχανική συσκευή που έχει σχεδιαστεί για να παρέχει ακριβή περιστρεφόμενη κίνηση επιτρέποντας παράλληλα το πέρασμα καλωδίων, σωλήνων ή άλλων εξαρτημάτων μέσω του κέντρου της.Αυτό το μοναδικό σχέδιο προσφέρει αρκετά πλεονεκτήματα, συμπεριλαμβανομένης της βελτιωμένης ευελιξίας και της ευκολίας σε διάφορες εφαρμογές.
Βασικά χαρακτηριστικά
Κούφια Σχεδίαση:
Το κεντρικό άνοιγμα επιτρέπει τη διαδρομή καλωδίων, σωλήνων ή άλλων στοιχείων, μειώνοντας την ακαταστασία και απλοποιώντας τη ρύθμιση σε περιορισμένους χώρους.
Κίνηση ακρίβειας:
Η πλατφόρμα έχει σχεδιαστεί για υψηλή ακρίβεια και μπορεί να επιτύχει ανοχές επαναλαμβανόμενης τοποθέτησης μικρότερες από 5 δευτερόλεπτα τόξου, καθιστώντας την κατάλληλη για εφαρμογές που απαιτούν ακριβείς κινήσεις.
Στερεά Κατασκευή:
Η πλατφόρμα, η οποία συχνά υποστηρίζεται από υψηλής ποιότητας ρυμουλκούμενα διασταυρούμενων κυλίνδρων, μπορεί να χειριστεί σημαντικά φορτία και δυνάμεις, παρέχοντας εξαιρετική ακαμψία και σταθερότητα.
Ευέλικτη συμβατότητα:
Σχεδιασμένο για να φιλοξενεί διάφορους τύπους κινητήρων, συμπεριλαμβανομένων των κινητήρων servo και stepper, μέσω προσαρμόσιμων φλάντζων και σχισμάτων εισόδου.
Εφαρμογές:
Συχνά χρησιμοποιείται στη ρομποτική, την αυτοματοποίηση, την μηχανική CNC, τους ιατρικούς εξοπλισμούς και σε πολλούς άλλους τομείς που απαιτούν αξιόπιστη και ακριβή περιστροφική κίνηση.
 |
Σχήμα |
Προδιαγραφές |
Διάμετρος κούφου |
Ποσοστό |
| (μμ) |
(μμ) |
|
HRG170-10K
HRG170-18K
|
170 |
72 |
10
18
|
Παράμετρος απόδοσης
| HRG170-10/18K |
| Υποστήριξη πλατφόρμας εξόδου |
Επικεφαλίδιο τροχοφόρου ρυμουλκού |
Επιτρεπόμενη ταχύτητα εξόδου |
200 στροφές ανά λεπτό |
Ινρτία περιστροφής |
27619x10-6 kg.m2 |
| Κίνηση μετατόπισης |
360° ((Στροφή σε οποιαδήποτε γωνία) |
Επαναλαμβανόμενη ακρίβεια θέσης |
± 15 δευτερόλεπτα τόξου |
Ακριβότητα θέσης |
≤ 30 δευτερόλεπτα τόξου |
| Αντίστοιχη μηχανή (μεγέθος) |
Φ19-Φ70-Φ90-M6 |
Επιτρεπόμενο άξιο φορτίο |
3000N |
Λιπαντική |
Συνθετικό λίπος |
| Ποσοστό μείωσης |
10 |
18 |
Επιτρεπόμενο ακτινοβολικό φορτίο |
2000N |
θερμοκρασία λειτουργίας |
-10°C~90°C |
| Ονομαστική ροπή εξόδου |
55NM |
45NM |
Παράλληλος της πλατφόρμας εξόδου |
00,02 mm |
Ζωή υπηρεσίας |
20000h |
| Μέγιστη ροπή επιτάχυνσης |
99NM |
81NM |
Εκροή επιφάνειας πλατφόρμας εξόδου |
00,01 mm |
Επίπεδο παραγωγής |
IP65 |
| Στροφή διακοπής έκτακτης ανάγκης |
165NM |
135NM |
Έξοδος της πλατφόρμας εξόδου |
00,01 mm |
Επίπεδο θορύβου |
≤ 65dB |

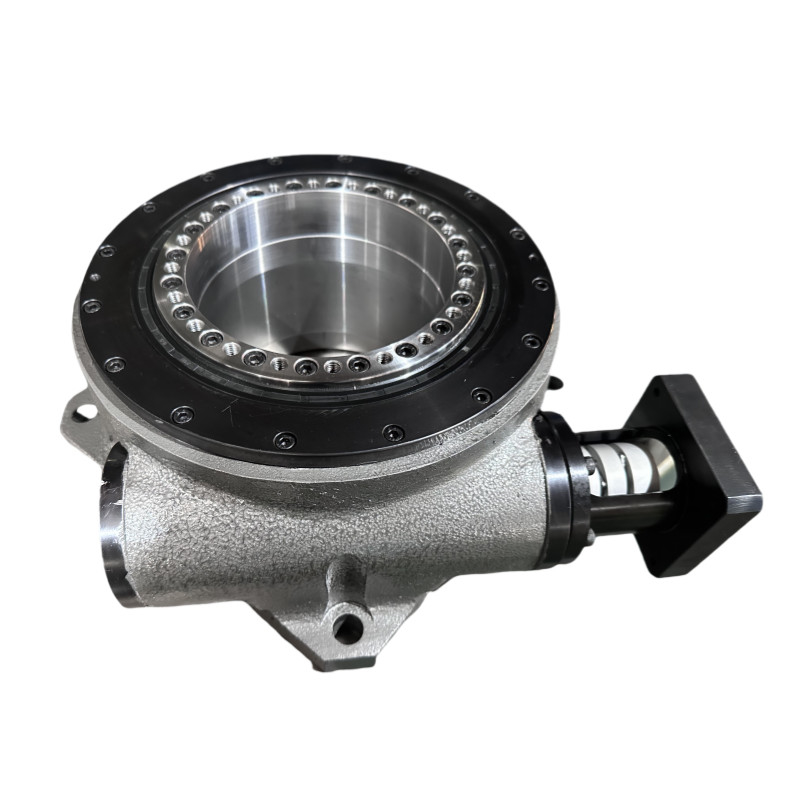

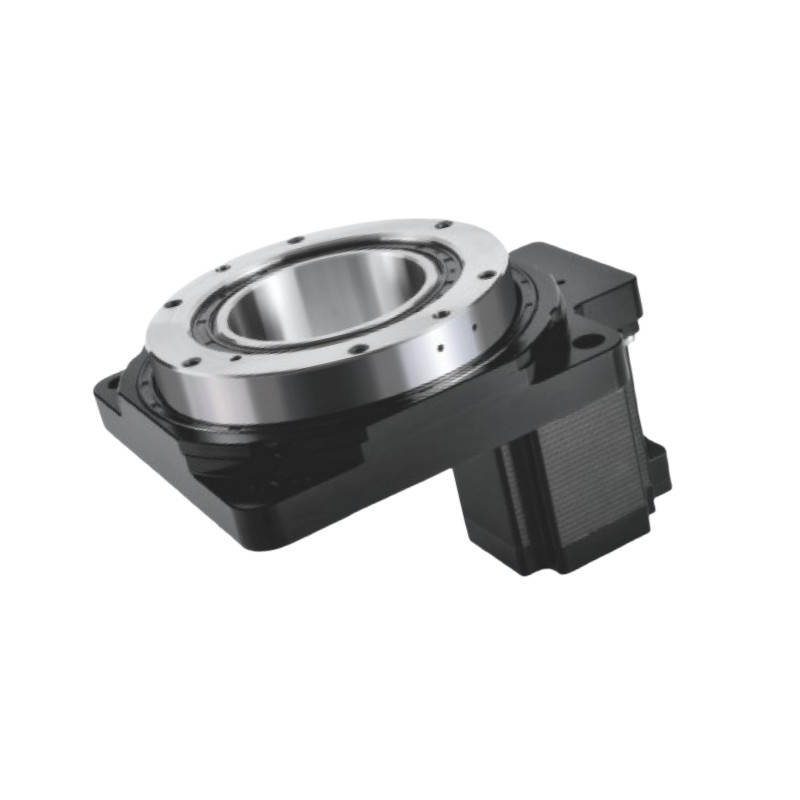

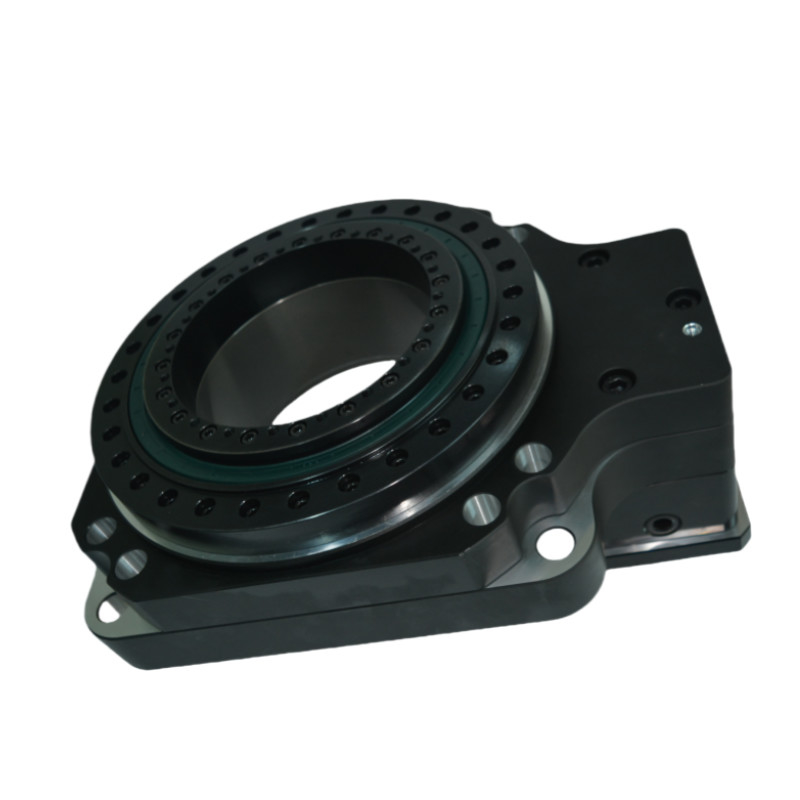

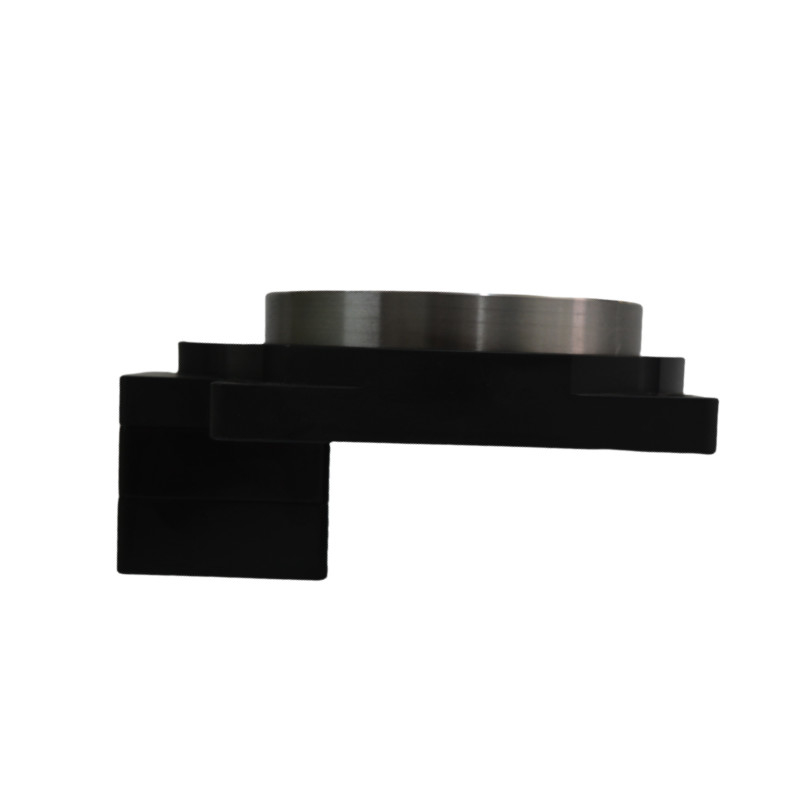

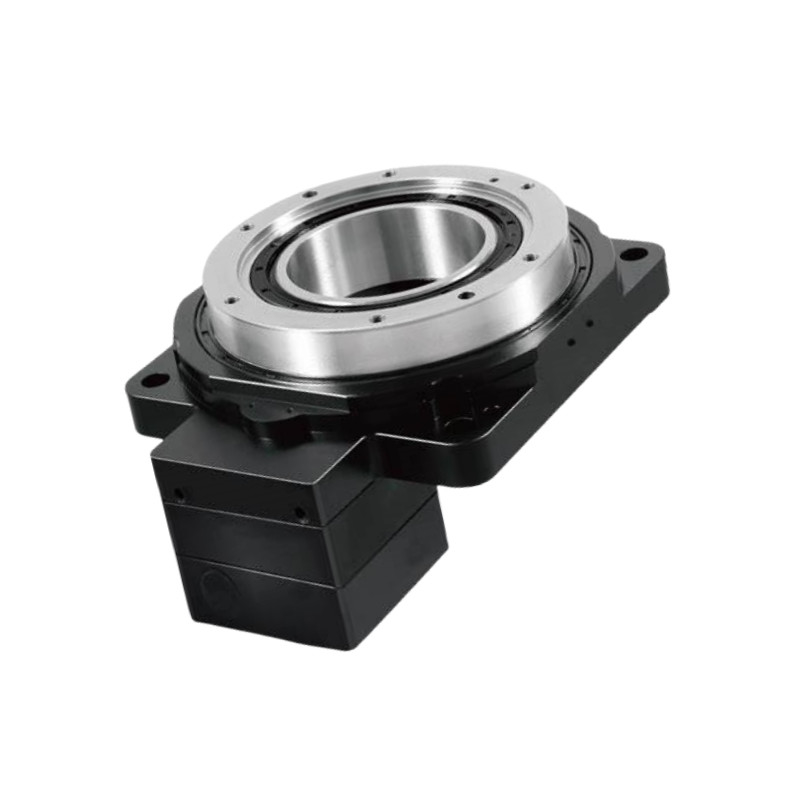

Λεπτομερείς εικόνες
Σχέδια
Οδηγίες εγκατάστασης για το κούφιο περιστρεφόμενο τραπέζι
Εφαρμογές της κούφιας περιστρεφόμενης πλατφόρμας
Ρομποτική:
Χρησιμοποιείται σε ρομποτικά χέρια και χειριστήρια για ακριβή τοποθέτηση και κίνηση σε εργασίες συναρμολόγησης και χειρισμού υλικών.
Συστήματα αυτοματισμού:
Ενσωματώνονται σε αυτοματοποιημένες γραμμές παραγωγής για εργασίες όπως η διαλογή, η συσκευασία και η παλέτιση, όπου είναι απαραίτητη η ακριβής περιστροφή.
Εργαλεία CNC:
Χρησιμοποιείται σε μηχανές CNC για την ακριβή περιστροφή των εργασιακών μερών κατά τη διάρκεια των εργασιών άλεσης, γεώτρησης και στροφής.
Ιατρικός εξοπλισμός:
Χρησιμοποιείται σε ιατρικές συσκευές όπως συστήματα απεικόνισης, χειρουργικά ρομπότ και αυτοματοποίηση εργαστηρίων για ακριβή τοποθέτηση και κίνηση.
Αεροδιαστημική και Άμυνα:
Εφαρμόζεται σε προσομοιωτές πτήσης, συστήματα ραντάρ και UAV για ακριβή προσανατολισμό και σταθεροποίηση.
Επικοινωνίες:
Χρησιμοποιείται σε συστήματα τοποθέτησης κεραυνών για να εξασφαλιστεί ακριβής ευθυγράμμιση για τη βέλτιστη μετάδοση σήματος.
Δοκιμή και μέτρηση:
Ενσωματωμένο σε εξοπλισμό δοκιμών για περιστροφή δειγμάτων ή εξαρτημάτων για την αξιολόγηση των επιδόσεων υπό διάφορες συνθήκες.
Διασκέδαση και Μέσα Ενημέρωσης:
Χρησιμοποιείται σε μηχανές φωτογραφίας και συστήματα φωτισμού για ομαλή και ελεγχόμενη κίνηση στην παραγωγή ταινιών και σε ζωντανές εκδηλώσεις.
Βιομηχανικός εξοπλισμός:
Εφαρμόζεται σε μεταφορείς και συστήματα διαλογής όπου απαιτείται περιστροφική κίνηση για αποτελεσματικό χειρισμό υλικών.
Έρευνα και Ανάπτυξη:
Χρησιμοποιείται σε εργαστήρια και ερευνητικές εγκαταστάσεις για πειραματικές ρυθμίσεις που απαιτούν ακριβείς γωνιακές ρυθμίσεις.
