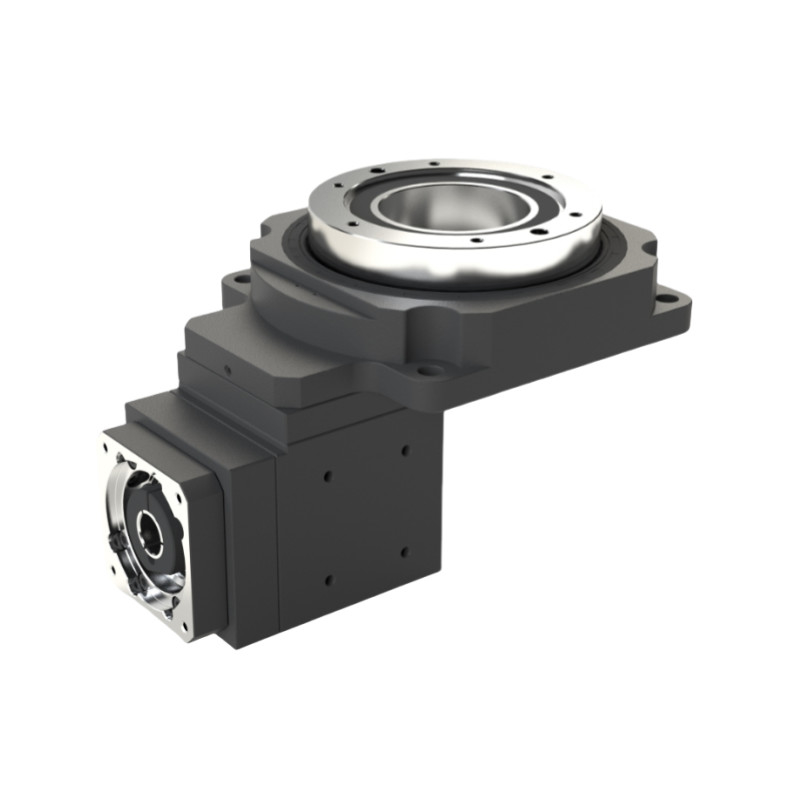

Η σειρά HRG 130ZΔικαίωμα γωνία κούφιο περιστρεφόμενο τραπέζι
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Η υιοθέτηση του ανώτερου σπειροειδούς κεκλιμένου κιβωτίου με σχεδιασμένο μαλακό σώμα και ο βελτιστοποιημένος σχεδιασμός της επιφάνειας επαφής των δοντιών καθιστά το φορτίο ομοιόμορφο και επιτρέπει υψηλή ισχύ ροπής.Όταν συνδυάζεται με τον πλανητικό μειωτή, η αναλογία ταχυτήτων αυξάνεται και φτάνει έως το 1:50.
Βασικά στοιχεία
Πλάκα βάσης: Το θεμέλιο που στηρίζει ολόκληρη τη συναρμολόγηση και επιτρέπει την τοποθέτηση σε μηχανές.
Μηχανισμός περιστροφής: Περιλαμβάνονται τα γρανάζια ή οι κινητήρες που επιτρέπουν την περιστροφή του τραπεζιού κατά 360 μοίρες.
Κούφος άξονας: Το κεντρικό κούφιο τμήμα που επιτρέπει τη διέλευση εργαλείων, ψυκτικού ή καλωδίων.
Πάνω από το τραπέζι: Η επιφάνεια επάνω στην οποία τοποθετούνται τα εργασιακά κομμάτια, συχνά με τρύπες σε Τ για τη δέσμευση.
Μηχανισμός ρύθμισης γωνίας: Επιτρέπει την ακριβή γωνία του τραπεζιού για την επίτευξη των επιθυμητών θέσεων μηχανικής.
Σύστημα ρουλεμάν: Παρέχει ομαλή περιστροφή και σταθερότητα κατά τη λειτουργία.
Σύστημα ελέγχου"Προσωπικά συστήματα" για την παρακολούθηση των οπτικοακουστικών δεδομένων.
Βασικά χαρακτηριστικά
Σχεδιασμός δεξιάς γωνίας: Επιτρέπει κάθετες και οριζόντιες ρυθμίσεις μηχανικής.
Κενό Κέντρο: διευκολύνει την κίνηση εργαλείων ή υλικών μέσα από το τραπέζι.
Έλεγχος ακρίβειας: Εξοπλισμένο με μηχανισμούς για ακριβή θέση και περιστροφή.
Δυνατότητα: Κατασκευασμένο από ανθεκτικά υλικά για να αντέχει σε βαριά φορτία μηχανικής επεξεργασίας.
Παράμετρος απόδοσης
| HRG130Z |
| Υποστήριξη πλατφόρμας εξόδου |
Επικεφαλίδιο τροχοφόρου ρυμουλκού |
Επιτρεπόμενη ταχύτητα εξόδου |
200 στροφές ανά λεπτό |
Ινρτία περιστροφής |
2772x10-6 kg.m2 |
| Κίνηση μετατόπισης |
360° ((Στροφή σε οποιαδήποτε γωνία) |
Επαναλαμβανόμενη ακρίβεια θέσης |
± 15 δευτερόλεπτα τόξου |
Ακριβότητα θέσης |
≤ 30 δευτερόλεπτα τόξου |
| Αντίστοιχη μηχανή (μεγέθος) |
200-400W Σερβοκινητήρας
Φ14-Φ50-Φ70-M4 |
Επιτρεπόμενο άξιο φορτίο |
3000N |
Λιπαντική |
Συνθετικό λίπος |
| Ποσοστό μείωσης |
20 |
30 |
Επιτρεπόμενο ακτινοβολικό φορτίο |
2000N |
θερμοκρασία λειτουργίας |
-10°C~90°C |
| Ονομαστική ροπή εξόδου |
34NM |
Παράλληλος της πλατφόρμας εξόδου |
00,02 mm |
Ζωή υπηρεσίας |
20000h |
| Μέγιστη ροπή επιτάχυνσης |
61.2NM |
Εκροή επιφάνειας πλατφόρμας εξόδου |
00,01 mm |
Επίπεδο παραγωγής |
IP65 |
| Στροφή διακοπής έκτακτης ανάγκης |
102NM |
Έξοδος της πλατφόρμας εξόδου |
00,01 mm |
Επίπεδο θορύβου |
≤ 65dB |

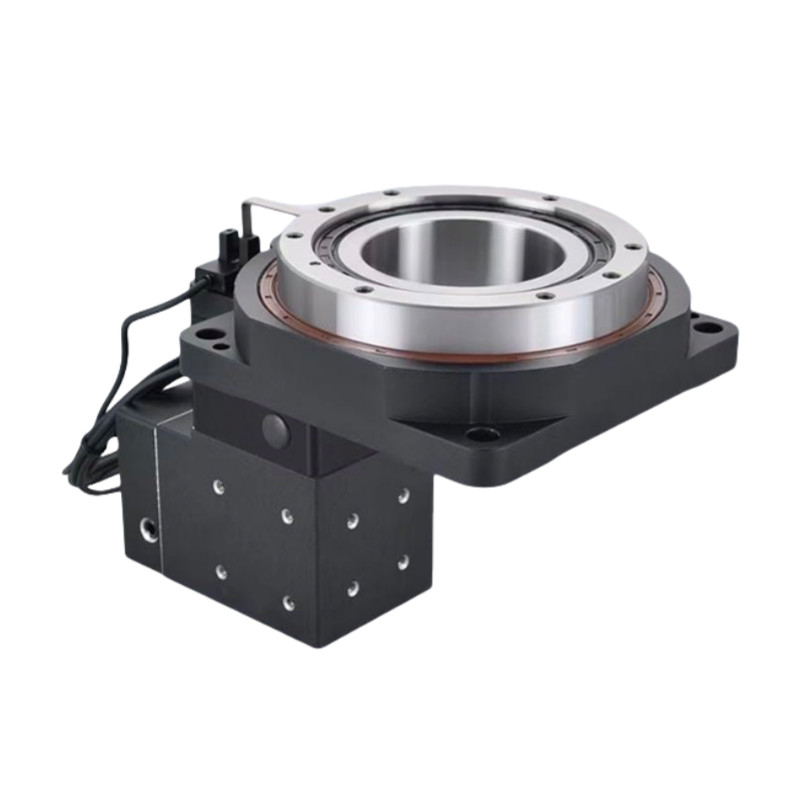

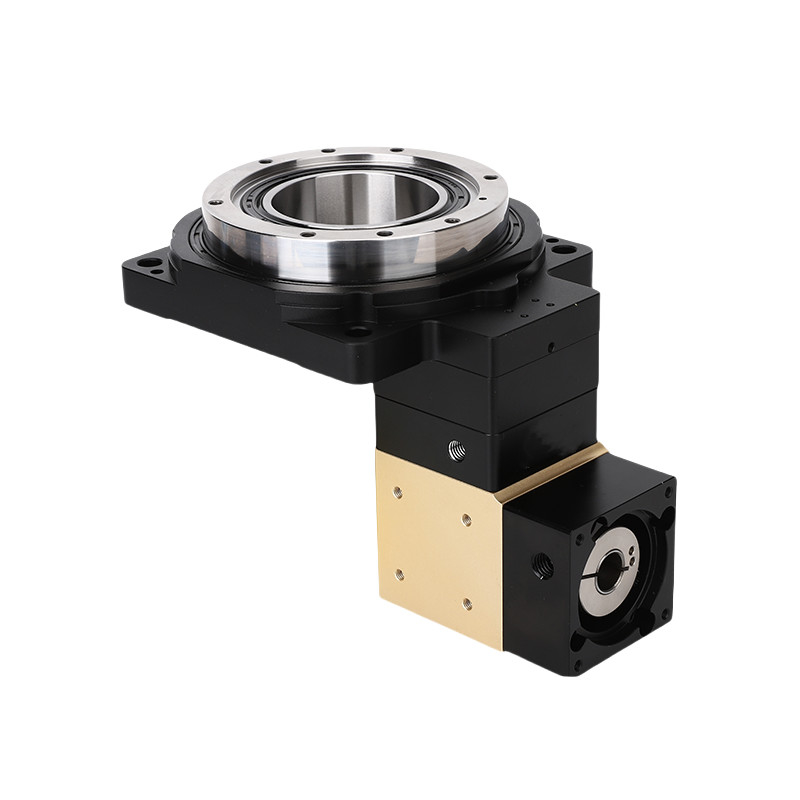

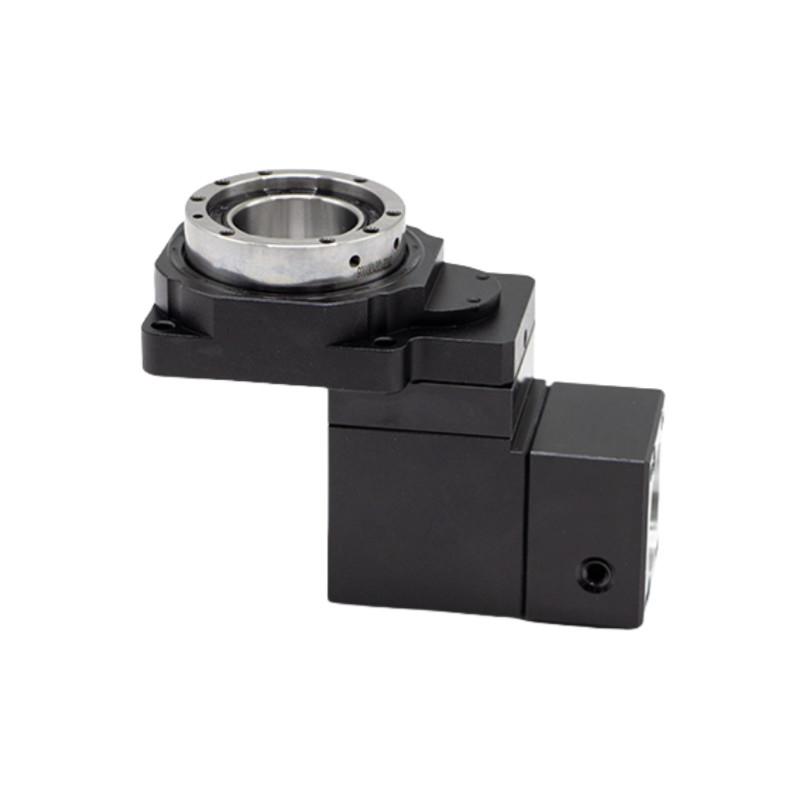

Λεπτομερείς εικόνες
Σχέδια
Εφαρμογές της κούφιας περιστρεφόμενης πλατφόρμας
Επεξεργασία πολλαπλών αξόνων: Επιτρέπει πολύπλοκες εργασίες σε εξαρτήματα που απαιτούν πολλαπλές γωνίες και προσανατολισμούς, ιδανικά για αεροδιαστημικά και αυτοκινητοβιομηχανικά εξαρτήματα.
Κατασκευή εργαλείων: διευκολύνει τη δημιουργία περίπλοκων καλούπιων και πετρωμάτων επιτρέποντας την πρόσβαση σε πολλαπλές πλευρές ενός εργαστηρίου χωρίς επανατοποθέτηση.
Επεξεργασία σύνθετων γεωμετρικών στοιχείων: Υποστηρίζει την παραγωγή εξαρτημάτων με μη συμβατικά σχήματα, όπως στηρίγματα και πλαίσια.
Λειτουργίες συναρμολόγησης: Χρήσιμο για την ευθυγράμμιση και συναρμολόγηση εξαρτημάτων σε συγκεκριμένες γωνίες, βελτιώνοντας την αποτελεσματικότητα στις γραμμές παραγωγής.
Τεχνική εξοπλισμός: Επιτρέπει την ακριβή γεώτρηση ή το άλεμα σε συγκεκριμένες γωνίες, εξασφαλίζοντας υψηλή ακρίβεια στην κατασκευή.
Εφαρμογές CNC: Ενσωματώνεται με μηχανές CNC για την εκτέλεση αυτοματοποιημένων εργασιών, βελτιώνοντας την παραγωγικότητα και τη συνέπεια.
Κατασκευή ιατρικών συσκευών: Χρησιμοποιείται στην παραγωγή εξαρτημάτων που απαιτούν υψηλή ακρίβεια και αξιοπιστία.
