Name: Στρώση 360 μοιρών υψηλής ακρίβειας
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Δικαίωμα γωνία κούφιο περιστρεφόμενο τραπέζι
Availability: InStock

Σπίτι > προϊόντα > Κούφιος περιστρεφόμενος πίνακας >

Στρώση 360 μοιρών υψηλής ακρίβειας

360 μοίρες κούφιο περιστρεφόμενο τραπέζι

Υψηλής ακρίβειας κούφιος περιστρεφόμενος πίνακας

Δικαίωμα γωνία κούφιο περιστρεφόμενο τραπέζι

Τόπος καταγωγής:

Κίνα

Μάρκα:

Giant Precision

Πιστοποίηση:

ISO9001

Αριθμό μοντέλου:

Δικαίωμα γωνία κούφιο περιστρεφόμενο τραπέζι

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Λεπτομέρειες για το προϊόν

Προϊόν:

HRG-170Z Στρώσιμο τραπέζι με κούφια δεξιά γωνία

Υποστήριξη πλατφόρμας εξόδου:

Διασχισμένο ρουλεμάν κυλίνδρων

Κίνηση μετατόπισης:

360° ((Στροφή σε οποιαδήποτε γωνία)

Αντίστοιχη μηχανή (μεγέθος):

Σερβοκινητήρας 750-1KW

Επιτρεπόμενο αξιακό φορτίο:

3000Nm

Επιτρεπόμενο ακτινοβολικό φορτίο:

2000 Nm

Ποσοστό μείωσης:

20, 30, 50

Θερμοκρασία λειτουργίας:

-10°C~90°C

Επίπεδο παραγωγής:

IP65

Επίπεδο θορύβου:

≤ 65dB

Λιπαντική:

Συνθετικό λίπος

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

προς διαπραγμάτευση

Τιμή

To Be Negotiated

Συσκευασία λεπτομέρειες

Καρτόνι

Χρόνος παράδοσης

3-4 εβδομάδες

Όροι πληρωμής

Τ/Τ

Δυνατότητα προσφοράς

20000 σετ ανά μήνα

Συγγενικά προϊόντα

Τραπέζι περιστρεφόμενης πλατφόρμας κενού περιστρεφόμενου ενεργοποιητή για πλανητικό κιβώτιο ταχυτήτων υψηλής ακρίβειας

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα με πλανητικό κιβώτιο ταχυτήτων για βαρύ φορτίο πλανητικό περιστρεφόμενο τραπέζι μείωσης

Βρείτε την καλύτερη τιμή

Επικεφαλής πίνακας περιστροφής για βαρύ φορτίο πλανητικής μείωσης

Βρείτε την καλύτερη τιμή

Υψηλής ακρίβειας κούφια περιστρεφόμενη πλατφόρμα για βαρύ φορτίο πλανητική μείωση περιστρεφόμενο τραπέζι

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

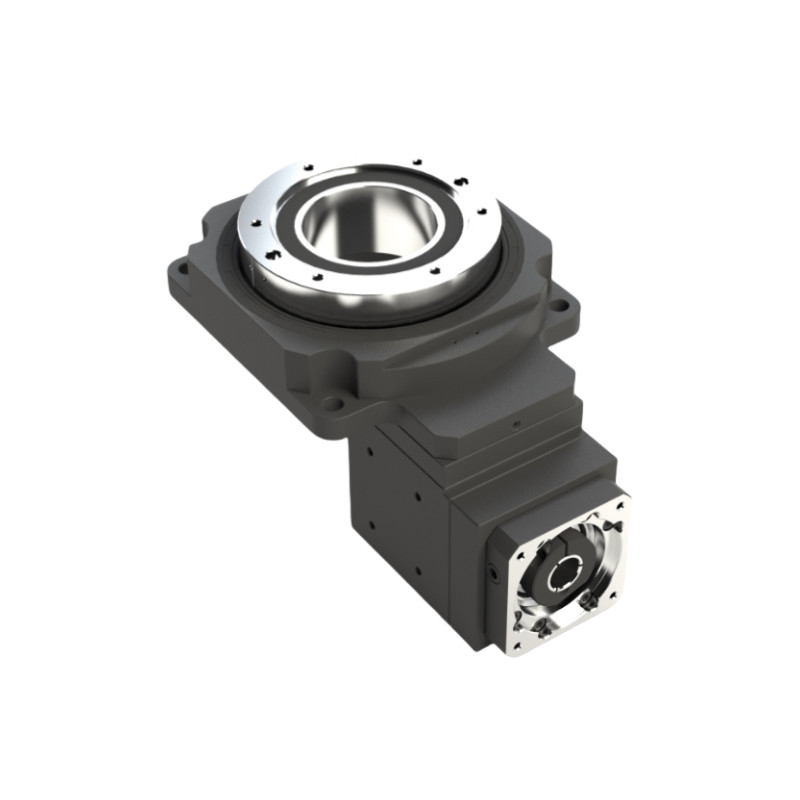

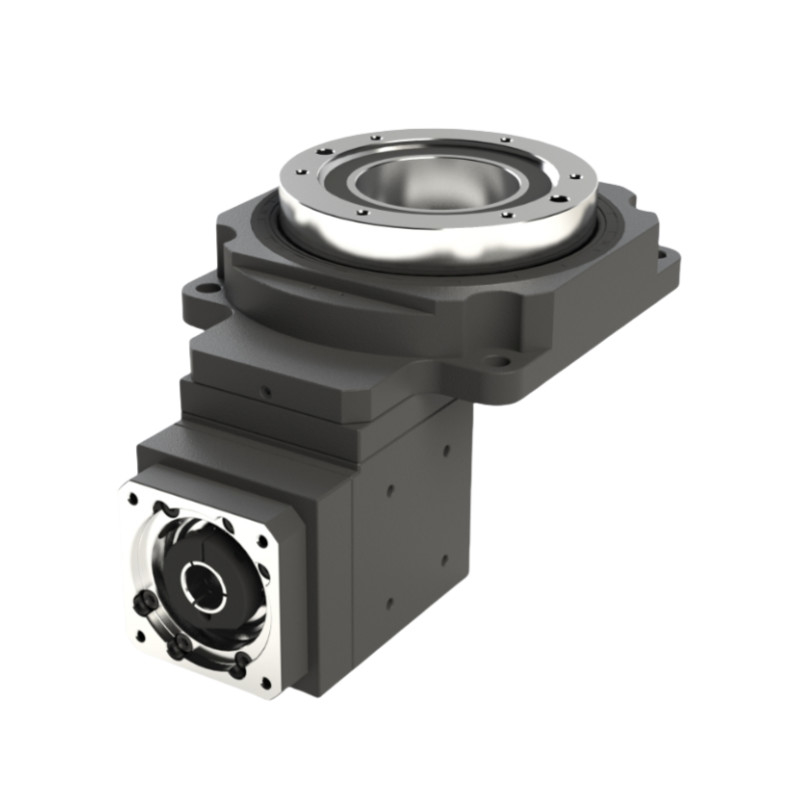

Η σειρά HRG 170ZΔικαίωμα γωνία κούφιο περιστρεφόμενο τραπέζι

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

Η υιοθέτηση του ανώτερου σπειροειδούς κεκλιμένου κιβωτίου με σχεδιασμένο μαλακό σώμα και ο βελτιστοποιημένος σχεδιασμός της επιφάνειας επαφής των δοντιών καθιστά το φορτίο ομοιόμορφο και επιτρέπει υψηλή ισχύ ροπής.Όταν συνδυάζεται με τον πλανητικό μειωτή, η αναλογία ταχυτήτων αυξάνεται και φτάνει έως το 1:50.

Βασικά στοιχεία

Πλάκα βάσης: Το θεμέλιο που στηρίζει ολόκληρη τη συναρμολόγηση και επιτρέπει την τοποθέτηση σε μηχανές.

Μηχανισμός περιστροφής: Περιλαμβάνονται τα γρανάζια ή οι κινητήρες που επιτρέπουν την περιστροφή του τραπεζιού κατά 360 μοίρες.

Κούφος άξονας: Το κεντρικό κούφιο τμήμα που επιτρέπει τη διέλευση εργαλείων, ψυκτικού ή καλωδίων.

Πάνω από το τραπέζι: Η επιφάνεια επάνω στην οποία τοποθετούνται τα εργασιακά κομμάτια, συχνά με τρύπες σε Τ για τη δέσμευση.

Μηχανισμός ρύθμισης γωνίας: Επιτρέπει την ακριβή γωνία του τραπεζιού για την επίτευξη των επιθυμητών θέσεων μηχανικής.

Σύστημα ρουλεμάν: Παρέχει ομαλή περιστροφή και σταθερότητα κατά τη λειτουργία.

Σύστημα ελέγχου"Προσωπικά συστήματα" για την παρακολούθηση των οπτικοακουστικών δεδομένων.

Βασικά χαρακτηριστικά

Συσκευές για την κατασκευή ρυμουλκούμενωνΕγγυάται ομαλή περιστροφή και υψηλή ακρίβεια.

Προσαρμόσιμη ταχύτητα: Επιτρέπει τη μεταβολή των ταχυτήτων περιστροφής ανάλογα με τις ανάγκες επεξεργασίας.

Ενσωμάτωση ελέγχου: Μπορεί να συνδεθεί με χειριστήρια CNC για προγραμματισμένες κινήσεις.

Παράμετρος απόδοσης

Παράμετρος απόδοσης HRG170Z
Υποστήριξη πλατφόρμας εξόδου	Επικεφαλίδιο τροχοφόρου ρυμουλκού			Επιτρεπόμενη ταχύτητα εξόδου	200 στροφές ανά λεπτό	Ινρτία περιστροφής	27619x10-6 kg.m2
Κίνηση μετατόπισης	360° ((Στροφή σε οποιαδήποτε γωνία)			Επαναλαμβανόμενη ακρίβεια θέσης	± 15 δευτερόλεπτα τόξου	Ακριβότητα θέσης	≤ 30 δευτερόλεπτα τόξου
Αντίστοιχη μηχανή (μεγέθος)	Σερβοκινητήρας 750-1KW Φ19-Φ70-Φ90-M5			Επιτρεπόμενο άξιο φορτίο	3000N	Λιπαντική	Συνθετικό λίπος
Ποσοστό μείωσης	20	30	50	Επιτρεπόμενο ακτινοβολικό φορτίο	2000N	θερμοκρασία λειτουργίας	-10°C~90°C
Ονομαστική ροπή εξόδου	55NM			Παράλληλος της πλατφόρμας εξόδου	00,02 mm	Ζωή υπηρεσίας	20000h
Μέγιστη ροπή επιτάχυνσης	110NM			Εκροή επιφάνειας πλατφόρμας εξόδου	00,01 mm	Επίπεδο παραγωγής	IP65
Στροφή διακοπής έκτακτης ανάγκης	165NM			Έξοδος της πλατφόρμας εξόδου	00,01 mm	Επίπεδο θορύβου	≤ 65dB

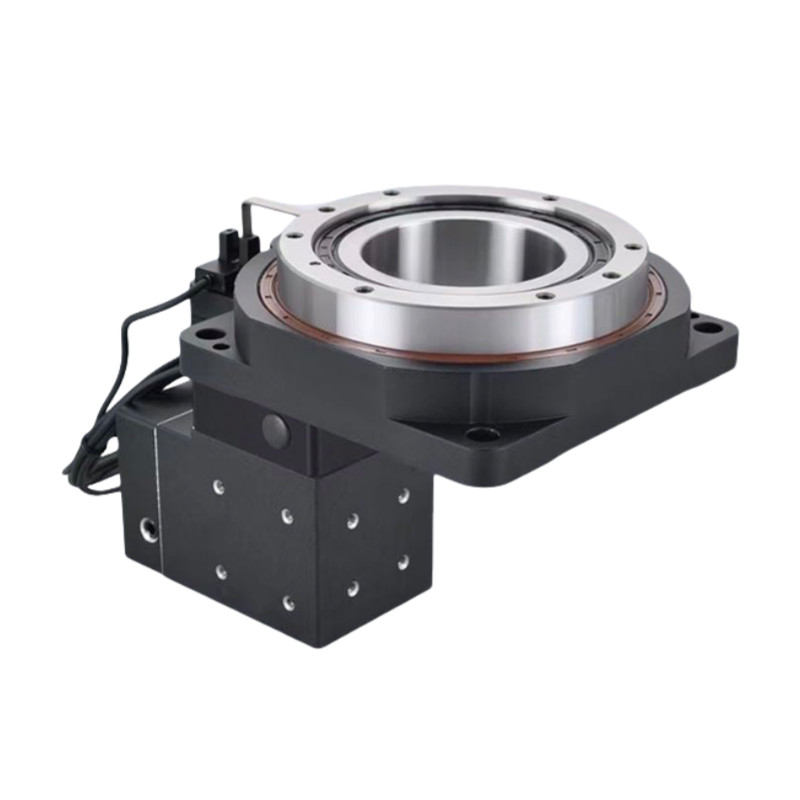

Λεπτομερείς εικόνες

Σχέδια

Εφαρμογές της κούφιας περιστρεφόμενης πλατφόρμας

Τεχνητήρα CNC: Επιτρέπει την ακριβή επεξεργασία σε πολλαπλές γωνίες χωρίς να επανατοποθετείται το εργασιακό κομμάτι.

Λειτουργίες συναρμολόγησης: διευκολύνει την συναρμολόγηση σύνθετων εξαρτημάτων επιτρέποντας εύκολη πρόσβαση από διαφορετικές γωνίες.

Επιθεώρηση: Χρησιμοποιείται στον έλεγχο ποιότητας για την περιστροφή εξαρτημάτων για διεξοδική επιθεώρηση.

Αυτοματοποιημένα συστήματαΕνσωματώνεται με ρομποτικά χέρια για εργασίες όπως συγκόλληση ή ζωγραφική.
